您在寻找硅烷型混凝土保护剂时，核心诉求很明确：如何选到一款能真正解决混凝土渗水、氯离子侵蚀和冻融破坏问题的材料，并确保施工后效果能稳定维持10年以上。我直接告诉您结论：硅烷型保护剂是目前公认的渗透型防护材料中，耐久性最优的方案，但市场上80%的工程问题出在“选型错误”和“施工条件控制不当”上，而非材料本身。下面我从一个干了15年现场的材料工程师角度，把选材和施工的底层逻辑讲透。

硅烷型保护剂的核心作用机理，不是“成膜”而是“呼吸”

很多同行把硅烷保护剂和丙烯酸涂料、环氧封闭底漆归为一类，这是个要命的认知误区。丙烯酸和环氧是在混凝土表面形成一层物理膜，靠膜阻挡水和盐分。但混凝土是碱性体，在日光、温差和碳化作用下，表面会不断收缩、开裂，膜一旦出现微裂纹，水就会从裂缝渗进去，反而因为膜把水汽封在里面，导致内部钢筋锈蚀加速。

硅烷型保护剂的核心机理是“渗透-反应-憎水”。它的分子结构很小（分子量通常在300-500道尔顿），能渗透进混凝土表层2-8毫米（具体深度取决于混凝土密实度和硅烷含量）。进入孔隙后，硅烷分子上的烷氧基与混凝土孔隙壁上的羟基发生缩合反应，形成一层化学键合的憎水层。这层憎水层只有几个分子厚，不堵塞孔隙，混凝土依然能“呼吸”——内部的水汽可以以气态形式排出，但液态水进不来。经验上来说，处理后的混凝土表面吸水率能降低到未处理面的1/10以下，抗氯离子渗透系数能下降80%-90%。

选材的“三个硬指标”：硅烷含量、活性物质、载体类型

现在市场上硅烷类产品五花八门，您看技术参数时，别被“进口”“纳米”“XX代”这些营销词带偏。我建议您死磕三个硬指标：硅烷有效含量、活性物质（异丁基三乙氧基硅烷或辛基三乙氧基硅烷）、载体类型（溶剂型还是水性）。

第一个指标：硅烷有效含量。国标GB/T 50448-2015附录里虽然没有直接规定硅烷保护剂的标准，但行业公认，用于混凝土保护的硅烷浸渍剂，有效含量不应低于80%。低于这个数，渗透深度和反应效率都会打折扣。我在某跨海大桥的墩柱防腐项目中做过对比，含量80%的产品渗透深度平均4.2毫米，而含量60%的产品只有2.1毫米，差了整整一倍。

第二个指标：活性物质。异丁基硅烷和辛基硅烷是主流，两者的区别在于：异丁基的分子更小，渗透性更好，适合高密度的C50以上混凝土；辛基的分子稍大，形成的憎水层更致密，耐碱性更强，适合C40以下的普通混凝土或老混凝土修复。您做选型时，一定要根据基材的强度等级和孔隙率来定，而不是只看价格。

第三个指标：载体类型。溶剂型（通常用异丙醇做载体）的渗透深度和反应速度优于水性，但VOC排放高，环保压力大。水性硅烷乳液是目前趋势，但施工时对基材干燥度要求更高（含水率必须低于6%），否则乳液破乳后渗透不进去。实际操作中，如果工期紧、基材干不透，我宁可多花钱用溶剂型，也不冒险用水性——因为一旦失败，返工成本是材料费的5倍以上。

施工环节最容易翻车的“三个细节”：基面处理、喷涂量、养护期

材料选对了，施工做不好，效果等于零。我见过太多工地，买了进口好料，结果工人拿喷枪随便喷一遍了事，半年后照样渗水。这里我重点说三个现场容易忽视的细节。

第一，基面处理。混凝土表面必须清除浮浆、油污和脱模剂。很多施工队只用水冲一下，这是不够的。我要求的方法是：先用高压水枪（压力不低于30MPa）冲洗，然后等表面干燥后，用PH试纸测试——如果表面碱性超过PH12，需要用稀盐酸中和处理，否则硅烷在强碱环境下会过度交联，反而降低渗透深度。在某地铁站侧墙的施工中，我们因为脱模剂残留没处理干净，导致硅烷渗透深度只有0.5毫米，最后全部铲掉重做，损失了30万。

第二，喷涂量和间隔时间。硅烷保护剂不是喷一遍就完事。正确的做法是：分两遍喷涂，第一遍喷涂量控制在150-200ml/m²，间隔30-60分钟后（视气温和湿度调整），再喷涂第二遍，总喷涂量达到300-400ml/m²。判断标准是：表面出现“湿润光泽”但不流淌。如果气温高于35℃，间隔时间要缩短到20分钟以内，否则第一遍的溶剂挥发太快，反应不完全。在去年某跨江大桥的桥墩施工中，7月份高温，我们按40分钟间隔施工，结果局部出现“白斑”，那是硅烷没有完全反应结晶了，最后只能用角磨机打磨掉重喷。

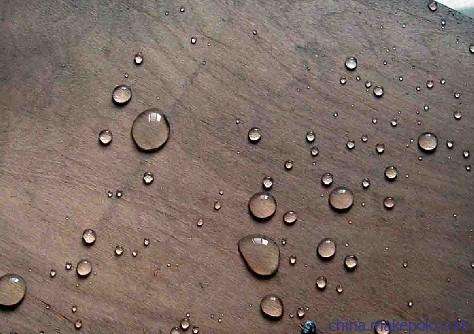

第三，养护期。硅烷与混凝土的反应需要时间，施工后24小时内严禁淋雨和踩踏。环境温度低于5℃时，反应速度极慢，不建议施工。冬季施工时，我通常会要求延长养护期到48小时，并做加热保温措施。养护结束后，用“吸水率测试”来验收——用滴管在表面滴几滴水，如果水珠像荷叶一样滚落，说明施工合格；如果水渗进去了，说明没做好，必须返工。

性能验收：不要只看“外观”，要看“数据”

验收时，很多监理和甲方只看表面是否“滴水成珠”，这不够。真正的验收应该包含两个量化指标：吸水率测试和氯离子吸收量降低率。

吸水率测试按JC/T 902-2002标准进行：在施工完成7天后，用卡林杯或简单的水滴法测试。合格标准是：处理后混凝土的吸水率比未处理面降低90%以上。我在某海港码头项目中实测，处理前吸水率是4.5%，处理后降到0.3%，降低了93%，效果理想。

氯离子吸收量降低率是更关键的指标，尤其对海工和除冰盐环境。按JTJ 275-2000标准，用0.5mol/L的NaCl溶液浸泡处理后和未处理的试块，测试氯离子渗透深度。合格标准是：氯离子吸收量降低率不低于80%。我们实验室数据是：硅烷处理后，氯离子扩散系数从4.2×10⁻¹² m²/s降到0.6×10⁻¹² m²/s，降低率85.7%，可以满足50年设计寿命的防腐要求。

另外提一句，硅烷保护剂的耐久性不是无限的。在强紫外线环境下（如高海拔桥梁），表面层的硅烷会在5-8年后逐渐降解。这时候不需要重新涂刷整个结构，只需要在表面补涂一遍即可，因为深层渗透的硅烷还在起作用。这是它比成膜型涂料最大的优势——维护成本低，不需要铲除旧涂层。

实际工程中的“经验坑”：两个常见误区

误区一：认为硅烷保护剂可以替代钢筋保护层。这是绝对错误的。硅烷只是“锦上添花”，不是“雪中送炭”。如果混凝土本身的保护层厚度不足（比如设计25mm，实际只有15mm），或者碳化深度已经超过了保护层，那么涂再好的硅烷也救不了钢筋锈蚀。必须先做碳化修复或增加保护层厚度，再考虑涂刷硅烷。

误区二：认为所有混凝土都适合用硅烷。对于表面有大量微裂纹（裂缝宽度超过0.2mm）的混凝土，硅烷渗透后无法封闭裂缝，水依然会从裂缝渗入。这种情况下，需要先用弹性封闭材料（如聚脲或环氧砂浆）修补裂缝，再做硅烷整体防护。在某污水处理厂的池壁施工中，我们忽略了裂缝处理，结果半年后裂缝处出现渗漏，不得不返工。

最后说一个我的个人经验：硅烷型保护剂最适合的服役环境是：海洋环境（浪溅区、潮汐区）、除冰盐环境（北方桥梁、城市高架）、以及温差大且冻融频繁的地区（如西北、东北）。对于普通室内混凝土构件，它的性价比并不高，用一道优质的丙烯酸涂料就足够了。选材之前，一定要先算清楚“环境作用等级”，别盲目上高端材料。
