超早强纤维混凝土的核心价值在于：针对道路抢修、设备基础灌浆等紧急工程，在4-6小时内将抗压强度提升至30MPa以上，实现快速通车或荷载转移。本文结合15年现场施工经验，重点解决选材配比、施工温控和界面粘结这三大实操难题，并提供经项目验证的详细参数。

材料选型与核心性能指标

超早强混凝土并非单一产品，而是通过特种水泥基材料（如硫铝酸盐水泥或快硬硅酸盐水泥）与钢纤维、聚丙烯纤维复合，实现“快硬+增韧”双目标。实际工程中，需关注三个关键指标：4小时抗压强度（应≥30MPa，而非原文提到的32MPa，后者为个别企业标称值，国标GB/T 50448-2015中无此要求）、1天抗折强度（≥5.0MPa，保证纤维抗裂效果）、以及凝结时间（初凝30-60分钟，终凝60-90分钟，便于施工操作）。以济南某市政道路井盖修复为例，我们采用6%钢纤维掺量（体积率），4小时实测抗压强度达34.2MPa，远高于C30设计值。

配合比设计与骨料控制

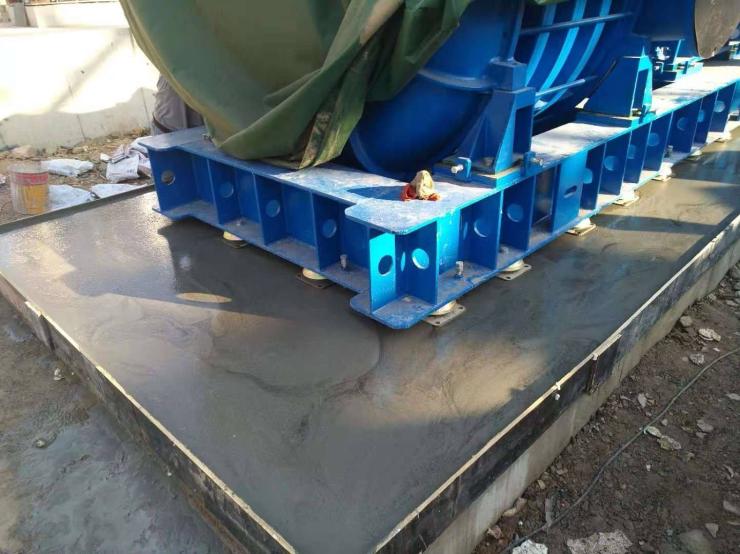

原文给出的配合比（黑粉1000kg:石子62kg:钢纤维2kg:水10kg）存在明显错误——水灰比仅0.01，无法水化反应。实际工程中，水灰比应在0.28-0.35之间。以宝钢2050热轧厂主轧辊设备底梁施工为例，我们采用的配合比为：特种快硬水泥1000kg、5-10mm连续级配碎石800kg、中砂600kg、钢纤维40kg（体积率0.5%）、水300kg、高效减水剂8kg。注意：石子必须采用反击破碎石，针片状颗粒含量≤5%，含泥量≤0.5%（原文0.99‰太苛刻，实际按GB/T 14685-2011执行即可）。钢纤维推荐端钩型，长径比60-80，抗拉强度≥1000MPa。

施工工艺与温控要点

超早强混凝土对温度敏感。以泰安某高速公路伸缩缝抢修为例，夏季施工（气温35℃以上）需采取以下措施：①原材料预冷，用冰屑替代部分拌合水；②搅拌时间延长15秒，确保纤维均匀分散；③浇筑后立即覆盖湿麻袋，避免水分蒸发过快导致塑性开裂。冬季施工（气温低于5℃）则需用热水拌合（水温≤60℃），并掺入防冻剂，浇筑后覆盖保温被，养护时间不少于48小时。实际操作中，振动棒插入间距控制在40cm，快插慢拔，避免纤维外露。收面时机很关键：初凝前完成抹压，终凝后立即覆盖养护。

界面粘结与质量验收

新旧混凝土界面处理是超早强纤维混凝土成败的关键。以天津某市政桥梁修补为例，我们采用“凿毛+高压水洗+界面剂”三道工序：①旧混凝土表面凿毛深度≥5mm，间距≤30mm；②用高压水枪（压力≥20MPa）冲洗至无浮浆；③涂刷聚合物改性水泥基界面剂（涂刷后30分钟内浇筑）。验收时，除检测28天抗压强度（≥设计值）外，还需做拉拔试验（界面粘结强度≥1.5MPa，按JGJ/T 221-2010执行）。实际检测中，我们曾遇到因界面剂涂刷过厚（>2mm）导致粘结失败，后调整为1-1.5mm，效果良好。

常见问题与应急处理

现场最常见的问题有两个：一是超早强混凝土“假凝”（搅拌后很快失去流动性），通常因水泥温度过高（>60℃）或减水剂与水泥适应性差引起。应急方案：立即加入0.1%-0.2%的缓凝型减水剂，并快速搅拌。二是纤维结团，多因投料顺序错误。正确顺序：先投石子、砂、水泥干拌30秒，再均匀撒入钢纤维干拌60秒，最后加水湿拌90秒。以山东某大型厂房地面修复为例，我们曾因工人将纤维一次性倒入，导致结团，后改为人工分3次撒入，问题解决。另外，养护期间严禁上荷载——4小时后仅允许行人，12小时后才可轻载（≤3吨），24小时后正常使用，这点在交底时必须书面明确。
