搜索“彩色透水混凝土材料配比”的工程师或施工队长，核心诉求不是看教科书上的通用公式，而是想知道在满足强度、透水率和色彩均匀性的前提下，如何根据现场砂石含水率和温湿度调整配比，避免色差、起砂和强度不足。这篇文章会从实际拌合经验出发，给出可操作的调整方法。

配比设计的核心矛盾：强度、透水率与色彩饱和度

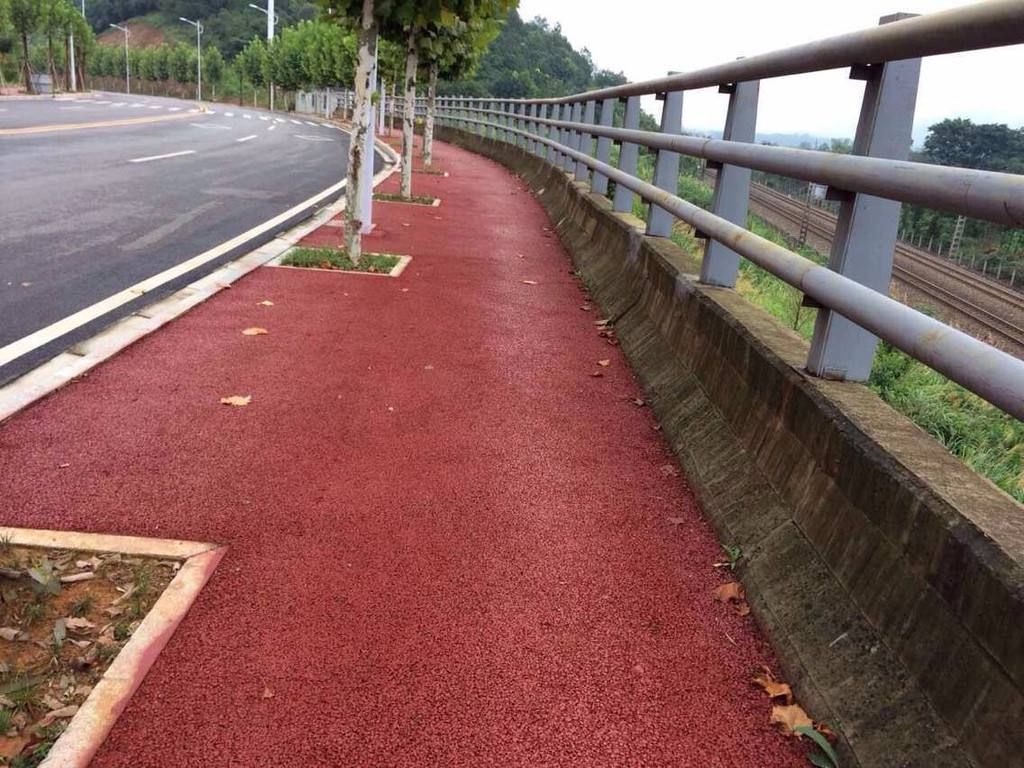

彩色透水混凝土的配比难点在于，它不像普通混凝土那样追求密实度，而是要在骨料颗粒之间留出15%-25%的连通孔隙。2024年我们在某城市滨江步道项目中，设计强度C20、透水系数2.0mm/s，试配了7组配比才定下来。关键参数是水灰比控制在0.28-0.32之间，水泥用量在320-380kg/m³，骨料用5-10mm单粒级碎石。经验上来说，当水灰比超过0.33时，浆体流动性增加，容易堵塞底部孔隙，透水率直接掉到1.2mm/s以下。

色彩饱和度的控制更考验现场经验。氧化铁颜料掺量通常占水泥质量的3%-6%，但不同颜色的吸水性差异很大。比如红色颜料（氧化铁红）比绿色颜料（氧化铬绿）吸水率低约8%，这意味着红色配比的拌合水需要减少5-8kg/m³，否则浆体过稀，颜色会发花。实际操作中，我们会在搅拌机里先干拌骨料、水泥和颜料30秒，让颜料均匀附着在骨料表面，再加水的70%，剩余水量根据拌合物状态分次加入。

现场含水率对配比的实时修正方法

理论配比是死的，现场砂石含水率是活的。2023年8月我们在某广场项目中，下午突然下雨，骨料表面含水率从2.1%飙到4.5%，如果还按原配比加水，浆体直接成了稀汤。正确做法是：每次拌合前用微波水分测定仪测骨料含水率，含水率每增加1%，拌合水减少8-10kg/m³。更关键的是，彩色透水混凝土的浆体稠度不能用坍落度评价，要用“手握成团、落地即散”的目测法。当浆体包裹骨料后，骨料表面有金属光泽但不流淌，就是最佳状态。

还有一个容易被忽略的点：颜料本身也含有水分。袋装氧化铁颜料出厂含水率一般在0.5%-1.2%，但开袋后存放时间长了会吸潮。我们在某体育公园项目中，因为颜料开袋后放置了3天，含水率升到2.8%，导致拌合后浆体偏稀。后来规定颜料必须随用随开，开袋后4小时内用完，如果超过时间，要重新测含水率并扣减拌合水。

彩色面层与基层的配比协同问题

很多项目出问题，不是面层配比不对，而是基层和面层配比不匹配。彩色透水混凝土通常分两层施工：底层用本色（普通水泥）透水混凝土，厚度8-10cm；面层用彩色透水混凝土，厚度3-5cm。底层配比中，骨料粒径可以放宽到5-15mm，水泥用量300-340kg/m³，水灰比0.30-0.33。面层则必须用5-8mm的小粒径骨料，水泥用量提高到360-400kg/m³，水灰比降低到0.28-0.30，这样才能保证面层细腻、颜色均匀。

以2022年某大学校园道路项目为例，底层浇筑后24小时，我们才施工面层。关键操作是在底层表面喷洒一层水泥浆（水灰比0.35，掺入水泥质量2%的丙烯酸乳液），作为粘结层。如果底层已经硬化超过48小时，必须凿毛并用水冲洗干净，否则面层容易空鼓脱落。这个粘结层的配比很多人忽略，但它直接影响彩色面层的服役寿命。

养护条件对配比效果的验证

彩色透水混凝土的养护不是简单盖薄膜。因为孔隙率大，水分蒸发速度是普通混凝土的2-3倍。养护温度25℃、相对湿度60%时，前7天每天要洒水3-4次，每次洒水量控制在0.5-1.0L/m²，水多了会把颜料冲走，造成色斑。我们在某市政人行道项目中，采用覆盖土工布+喷雾养护的方式，7天抗压强度达到设计值的85%，28天达到110%。如果不养护，7天强度只能到65%，而且表面起砂严重。

养护期间还要注意酸碱腐蚀。彩色透水混凝土的孔隙结构容易吸附空气中的酸性物质，导致颜料褪色。经验上来说，养护结束后，表面涂刷一道硅烷基渗透型保护剂，可以延缓褪色时间2-3年。这个保护剂的选择也要看配比：颜料掺量高的配比，保护剂用量要减少15%，否则表面会发亮，影响自然质感。

常见配比缺陷的现场诊断与调整

如果浇筑后表面出现“泛白”，通常是水灰比偏大或养护不及时，导致水泥水化产生的氢氧化钙析出。处理方法是在配比中掺入水泥质量5%-8%的硅灰，或者用粉煤灰替代10%-15%的水泥。硅灰能填充孔隙，减少钙离子迁移，但要注意硅灰掺量超过8%后，浆体粘度增大，需要增加5-10kg/m³的减水剂。

如果表面颜色不均匀，呈“花斑状”，大概率是搅拌时间不足或颜料分散不均。我们做过对比试验：搅拌时间从60秒延长到120秒，颜色均匀性提升40%。但搅拌时间超过150秒，骨料容易破碎，反而降低透水率。标准做法是：先干拌60秒，加水后再拌90秒，总搅拌时间控制在150秒以内。如果现场用的是自落式搅拌机，时间要延长到180秒，因为它的搅拌效率比强制式低30%。
