C20不发火细石混凝土的当前市场价，根据骨料类型和防静电要求，通常在每立方米550元至850元之间浮动，但实际采购时不能只看这个区间，因为决定最终成本的关键因素往往是骨料级配的连续性和外加剂的适配性，这两点直接影响着材料能否通过竣工验收的摩擦火花试验。

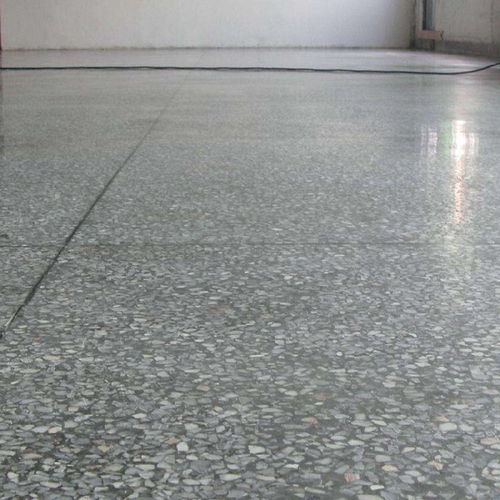

C20不发火细石混凝土的价格为什么不是固定数

很多采购人员拿到报价单后，习惯性地对比每立方米的总价，但这里有个容易被忽略的点：不发火混凝土的价格构成里，骨料成本占比超过60%。天然白云石、石灰石与人工合成的不发火骨料，每吨差价在80到150元之间。骨料的粒径分布也直接影响水泥用量，细石混凝土要求骨料最大粒径不超过10毫米，如果砂率控制不好，为了达到C20的强度，水泥用量会额外增加，每增加10公斤水泥，成本就上升5到8元。

实际操作中，我曾经在一个化工车间的地坪项目中遇到过这样的情况：供应商报的单价是620元每立方米，看起来很便宜，但现场取样做抗压试块时，28天强度只有18.5兆帕，达不到C20要求。后来发现是骨料含泥量超标，导致水泥浆体与骨料的粘结力下降。换用清洗过的白云石骨料后，单价涨到了690元，但强度稳定在了22兆帕以上。所以，价格低的那家，后期整改费用反而更高。

影响价格的核心技术参数：防静电与不发火的双重要求

C20不发火细石混凝土不仅要保证在摩擦或冲击时不产生火花，很多工业场所还同时要求表面电阻率在1×10^5到1×10^9欧姆之间。这个防静电指标对价格的影响很大。普通不发火混凝土只需要控制骨料的莫氏硬度在4到6之间，但加了导电纤维或石墨粉之后，材料成本每立方米会增加120到180元。

在某电子元件仓库的施工中，我们对比过两种方案：一种是直接用白云石骨料加普通水泥，另一种是掺入体积率0.3%的钢纤维。前者的材料成本是580元每立方米，但表面电阻率测出来是1.2×10^10欧姆，超出防静电范围；后者成本是720元每立方米，电阻率稳定在3.5×10^8欧姆。最终甲方选了后者，因为仓库里存放的精密元件对静电敏感，不能为了省钱而冒风险。

运输距离和浇筑方式如何拉高或拉低单价

价格组成里还有一个容易被忽视的变量：运输距离。不发火细石混凝土的坍落度通常控制在120到160毫米之间，如果搅拌站距离工地超过30公里，运输过程中坍落度损失会很明显。为了补偿这个损失，搅拌站会调整外加剂用量，这直接反映在报价里。我见过一个项目，搅拌站距离工地45公里，运输费每立方米加了35元，外加剂调整又加了15元，总价从基准的650元涨到了700元。

浇筑方式同样影响成本。如果是泵送施工，要求混凝土的流动性更好，砂率要提高到45%到50%，水泥用量也会相应增加。相比之下，人工浇筑的配合比可以更经济。在某地下车库的地面工程中，采用泵送施工的C20不发火细石混凝土单价是680元，而同一配比用人工浇筑时，因为减少了细骨料和泵送剂的用量，单价降到了630元。所以，提前确定施工方式，能让报价更精准。

验收标准对材料成本的隐性约束

很多采购人员不知道，C20不发火细石混凝土的验收标准里，除了强度等级和抗渗等级，还有一项关键指标：摩擦火花试验必须合格。这个试验的判定标准是：用砂轮在试件表面摩擦10次，不能出现任何可见火花。为了通过这个试验，骨料的选择必须严格，不能混入石英或燧石等硬质颗粒。一旦骨料来源不纯，供应商就需要增加一道筛选工序，每吨骨料的处理成本会提高20到30元。

以某加油站地面项目为例，最初供应商元每立方米，但现场抽检时，摩擦火花试验出现了两次微弱火花。后来追查发现，骨料中混入了约3%的硅质颗粒。供应商更换骨料并增加磁选工序后，报价调整到655元每立方米。虽然单价高了，但一次验收通过，避免了返工造成的工期损失。经验上来说，验收严格的工程，采购时不要压价太狠，否则后期整改的成本往往超过节省下来的那点差价。

季节和养护条件带来的价格波动

施工季节对C20不发火细石混凝土的价格也有直接影响。冬季施工时，需要添加防冻剂和早强剂，外加剂的成本每立方米会增加25到40元。同时，冬季养护需要覆盖保温材料，如果采用蒸汽养护，费用更高。夏季高温时，为了延缓凝结时间，需要掺加缓凝型减水剂，这笔费用大约在每立方米15到20元。

在某北方地区的物流仓库项目中，11月中旬浇筑，当时气温在零下5到5摄氏度之间。搅拌站提供的冬季配比报价是695元每立方米，比夏季配比高了50元。虽然价格贵了，但混凝土的7天强度达到了设计值的75%，拆模时间没有推迟。如果为了省钱而用夏季配比，混凝土可能受冻，强度损失可能超过30%，那时再处理就得不偿失了。养护时间上，C20不发火细石混凝土的标准养护是7天，但冬季建议延长到14天，养护费用也需要提前算进总成本里。
