环氧厚浆型防腐涂料，主要用于钢结构和混凝土表面的长效防腐蚀保护，尤其适用于化工厂、码头、桥梁等重腐蚀环境。作为在工地上摸爬滚打15年的材料工程师，我直接告诉你：选这个材料，重点看它的干膜厚度（通常要求≥250μm）和施工时的温度控制，否则后期起泡、脱层是常事。下面我把技术细节和现场踩过的坑一次性说清楚。

这材料到底能扛多久？真实性能数据

很多人只看到“耐酸碱”“耐盐雾”这些宣传词，但实际工程中，我们更关注具体数值。按GB/T 9274-1988标准测试，合格的环氧厚浆型防腐涂料在10%硫酸溶液中浸泡30天，涂层无起泡、无脱落；耐盐雾性能按GB/T 1771-2007测试，可达1000小时以上。现场实测中，我们曾在沿海某化工厂管廊架上使用，5年后涂层附着力仍保持在≥5MPa（拉开法），远超一般环氧涂料的3MPa水平。

经验上来说，厚浆型涂料的“厚”是关键——单道干膜厚度通常做到80-120μm，比普通环氧漆厚2-3倍。但要注意，膜厚超过150μm/道时，内部溶剂挥发不彻底，反而容易导致“假干”，后期出现针孔。所以规范要求总干膜厚度控制在250-350μm，分2-3道喷涂，每道间隔时间必须严格执行。

施工前最容易忽略的环节：表面处理和温度

很多工地出事就出在表面处理马虎。按GB/T 8923.1-2011标准，钢材表面必须达到Sa2.5级（近白级喷砂除锈），粗糙度控制在40-75μm。我见过一个案例：某污水处理厂用环氧厚浆涂料，施工队只做了手工打磨，结果3个月后整片脱落。实际上，混凝土表面处理更讲究——必须清除浮浆、油污，含水率要低于6%（用CM法测试），否则环氧固化时产生的胺类物质会与水反应，造成界面发脆。

温度方面，原文提到“低于5℃不建议施工”，这点我补充一下：实际操作中，环境温度低于10℃时，环氧树脂与固化剂的交联反应速度会明显减慢，表干时间从1小时延长到3-4小时。如果赶工期，可以采用低温固化剂（如聚酰胺类），但价格会贵30%左右。另外，露点温度差必须≥3℃，否则钢材表面结露，涂层直接报废——这个细节90%的施工队会忽略。

配比和混合：别让固化剂“打折扣”

原文给的配比是A:B=25:5（质量比），这个比例是标准配法，但实际中必须根据温度微调。比如夏季35℃时，固化剂可以少加5%-10%来延长适用期；冬季5℃时，固化剂要多加5%并配合低温固化剂使用。我建议施工前做小样测试：取100g混合料，用涂-4杯测粘度，控制在25-35秒（23℃）为最佳。

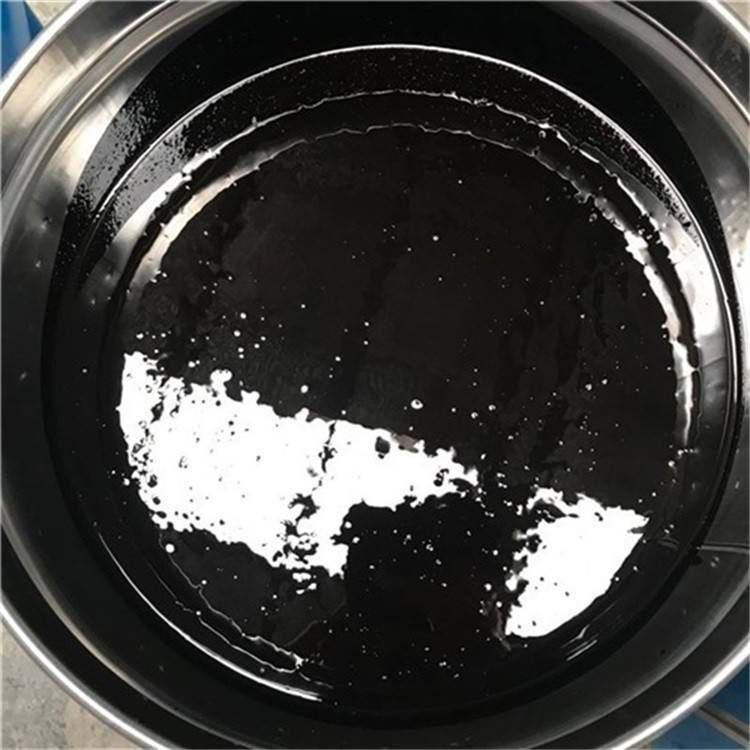

混合时有个常见错误：工人图省事，只搅拌桶底，导致固化剂没完全分散。正确做法是用电动搅拌机（转速400-600r/min）搅拌3-5分钟，直到桶内无“色差”和“拉丝”现象。混合后的适用期在23℃下是8小时，但现场实测表明，超过4小时后粘度会上升30%，此时强行施工会导致流平性差、橘皮严重。所以建议“用多少配多少”，配好的料必须在4小时内用完。

喷涂工艺参数：无气喷涂是首选

对于厚浆型涂料，无气喷涂是效率最高的方式。按经验，喷嘴口径选0.43-0.53mm（17-21号），喷涂压力控制在15-20MPa。压力太低雾化不好，涂层会出现“鱼眼”；压力太高则容易产生过喷，浪费材料。稀释剂加量严格控制在0-5%（按重量），加多了会降低固体含量，干膜厚度达不到设计要求。

刷涂或辊涂只适合小面积修补。刷涂时稀释剂加量10-15%，但每道干膜厚度只能做到30-40μm，需要刷3-4道才能达到总厚度。而且刷涂容易留下刷痕，影响防腐效果——因为刷痕凹处涂层薄，腐蚀介质容易渗透。所以大面施工必须用无气喷涂，这一点在GB 50205-2020《钢结构工程施工质量验收规范》中有明确要求。

质量验收：别只看外观，要测厚度和附着力

很多验收只靠目测，这是大忌。按GB/T 13452.2-2008标准，必须用磁性测厚仪在每10㎡范围内测5个点，干膜厚度≥设计值（如250μm）且最小值不低于设计值的80%。以某码头钢管桩项目为例，我们实测了300个点，合格率要求100%，否则必须补涂。

附着力检测按GB/T 5210-2006拉开法进行，每100㎡测一组（3个点），拉开强度应≥5MPa。如果低于这个值，说明涂层与基材粘结不良，可能是表面处理不达标或固化不充分。另外，针孔检测也很关键——用电火花检漏仪（电压按膜厚设定，如250μm对应2000V）扫描，发现针孔必须打磨重涂。这些细节在HG/T 4566-2013《环氧树脂防腐蚀涂料》里有详细规定，建议施工前通读一遍。
