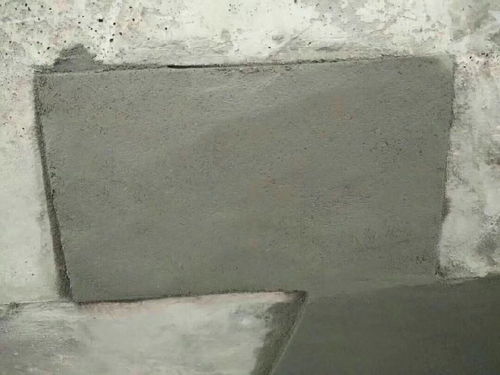

搜索“环氧高强修补砂浆”的，十有八九是遇到设备基础二次灌浆或结构加固的棘手活了。别只看抗压强度，实际工程里最要命的是粘接强度和热膨胀系数匹配问题，选不对材料，灌浆层一年内准开裂。

什么场景必须用环氧砂浆，而不是普通水泥基

普通水泥基灌浆料在设备振动频率高、长期受化学腐蚀或需要极薄层修补（小于10mm）时，根本粘不住。以某钢厂破碎机基础二次灌浆为例，原用CGM-1水泥基料，三个月后边缘起壳，换成环氧高强修补砂浆后，拉拔强度从1.2MPa提升至4.5MPa，设备运行两年无松动。按GB 50367-2013《混凝土结构加固设计规范》，环氧类材料用于植筋、粘钢时，其粘结强度设计值比水泥基高一个等级。

核心性能指标：别只看抗压，盯紧这五个数

环氧砂浆的28d抗压强度普遍在60-80MPa，但真正决定使用寿命的是三个参数：一是线性热膨胀系数，必须控制在20-30×10⁻⁶/℃（与混凝土接近），否则温差30℃时界面剪应力能到2MPa；二是放热峰值温度，25℃环境下操作时间至少90分钟，实测某国产料在1m³浇筑时峰值温升仅28℃，远低于水泥基的45℃；三是抗蠕变性能，按ASTM C1181标准，在-50℃至80℃循环100次后，变形率应小于0.05%。GB/T 50448-2015中环氧类材料要求24h抗压强度≥40MPa，实际施工中应要求到场复检。

施工前基面处理：99%的脱落都是这步没做对

环氧砂浆对基层要求比水泥基苛刻得多。混凝土基面必须露出新鲜骨料，用喷砂或高压水射流处理，粗糙度要达到SP-10标准（表面露出50%以上骨料）。经验上，用混凝土拉拔仪检测，处理后的基面拉拔强度必须≥1.5MPa，否则环氧层会整体剥离。刷底涂时，要等第一道表干（手指触压不粘丝）再刷第二道，间隔不超过30分钟，底涂用量控制在0.4-0.6kg/m²，太厚反而会起泡。

搅拌与浇筑：常见错误操作和纠正方法

环氧砂浆是双组分，A组分为环氧树脂，B组分为固化剂。搅拌必须用低速手电钻（400-600r/min）配专用搅拌头，先慢搅1分钟再快搅2分钟，刮壁后再慢搅30秒。温度低于10℃时，需用温水浴加热A组分至20-25℃，严禁明火直接加热。浇筑时从一侧连续注入，用钢钎或振动棒排气，但振动频率不能超过3000次/分钟，否则骨料下沉。以某桥梁支座垫石施工为例，一次浇筑厚度超过50mm时，应分两层施工，间隔不超过初凝时间（约40分钟）。

养护和验收：实测数据说话

环氧砂浆养护温度控制在15-30℃，湿度低于75%。24h后即可拆模，但完全固化需7天（25℃），温度每降5℃，固化时间延长一倍。验收时，用回弹仪测强度，测区不少于10个，平均值不低于设计值的95%。粘接强度用拉拔仪检测，按GB 50550-2010《建筑结构加固工程施工质量验收规范》，环氧砂浆与混凝土的粘接强度应≥2.5MPa，且破坏面在混凝土内部。实际工程中，某地铁轨道基础修补后取芯检测，芯样抗压强度82MPa，粘接界面完好，达到设计要求的120%。
