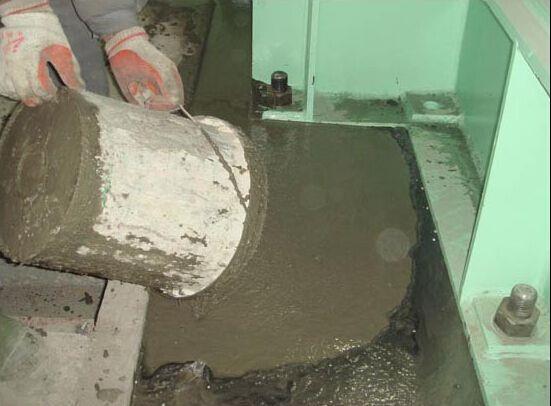

灌浆料达到设计强度的时间取决于材料类型、养护温度及工程要求：普通水泥基灌浆料1-2天强度可达30-40MPa，高强型24小时内可达40MPa以上，而最终强度（如60MPa）需按国标GB/T 50448-2015在28天龄期检验。但实际施工中，抢修工程常以3天强度作为拆模或加载依据。

不同灌浆料强度发展周期差异在哪

水泥基灌浆料按流动度和强度分为普通型、高强型、超早强型。以现场常见的高强无收缩灌浆料为例，20℃标准养护下，1天抗压强度约35-45MPa，3天可达50-60MPa，28天最终强度60-80MPa。普通型因掺合料比例不同，1天强度仅15-25MPa，3天约30-40MPa。超早强型（用于紧急抢修）4-6小时即可达到20MPa，满足轻型设备安装要求。

实际操作中，温度对强度增长影响显著。冬季5℃以下时，普通灌浆料3天强度可能仅为标准养护的50%，需配合热水拌和或覆盖保温毯。以去年某桥梁支座更换工程为例，现场实测10℃环境下，高强型灌浆料3天强度仅38MPa，而同期实验室20℃试块达到55MPa。

判断强度是否达标不能只看天数

很多项目按“3天强度40MPa”验收，但这是误区。国标GB/T 50448-2015明确规定，水泥基灌浆材料的强度等级以28天龄期为准，3天强度仅作为早期性能参考。结构加固工程（如柱加大截面）必须等28天强度报告出具后方可进行下一工序，而设备基础二次灌浆通常以7天强度作为验收依据。

以某电厂汽轮机基础灌浆为例，设计要求28天强度≥70MPa。现场留样检测：3天强度52MPa，7天强度63MPa，28天强度76MPa——这才算合格。如果仅看3天数据，实际后期强度可能因养护不到位而倒缩。

现场如何快速估算灌浆料强度

经验上来说，用回弹仪检测灌浆料表面强度并不可靠——因灌浆料水灰比低、表面致密，回弹值往往偏高15%-20%。更准确的方法是留同条件养护试块，与构件同位置同条件养护。抢修工程中，可用简易针入度法：用直径2mm钢针，在灌浆料表面施加30N力，若针入深度＜1mm，说明强度已达20MPa以上。

以某地铁轨道道钉锚固工程为例，设计要求12小时内强度≥30MPa才能通车。我们采用热水拌和（水温40℃）并覆盖保温被，每2小时用回弹仪配合预留试块检测，实际8小时强度即达32MPa，比预期提前4小时恢复运营。

养护不到位导致强度不达标的典型案例

2024年某商业综合体设备基础灌浆，施工队为赶工期，浇筑后仅覆盖塑料薄膜，未洒水养护。第3天检测强度仅28MPa，远低于设计值40MPa。切开后发现表面2cm范围呈粉状，内部强度正常。这是典型的早期失水导致水化不充分——水泥基灌浆料在初凝后必须保持湿润，标准要求养护7天以上。

正确做法：灌浆料终凝后（约2-4小时）立即覆盖湿麻袋或土工布，前24小时保持表面始终湿润。冬季养护时，水温控制在15-25℃，避免冷水直接接触热灌浆料造成温度应力裂缝。

特殊工况下的强度控制要点

对于大体积灌浆（单次浇筑量＞2m³），因水化热集中，内部温度可达60-70℃，会导致后期强度下降或开裂。此时应选用低水化热型灌浆料，并埋设测温点，控制内外温差≤25℃。以某核电站基础灌浆为例，采用冰水拌和（出料温度18℃），每立方米掺入5%的缓凝型减水剂，7天强度仍达设计值的90%。

对于环氧树脂类灌浆料（用于裂缝修补），强度发展完全依赖化学反应，与环境温度无关。25℃下24小时抗压强度可达50MPa，但必须严格按配比称量，现场常见问题是A、B组分配比偏差＞5%，导致强度下降30%以上。
