透水混凝土胶结材料，行业里也叫增强剂或粘结料，是决定透水路面强度与透水率平衡的关键。很多施工队按普通混凝土的思路加水拌料，结果要么强度不够起砂，要么孔隙堵死不渗水。这篇文章从实际施工角度，把选材、配比和现场控制的要点说清楚。

胶结材料选型：面层与垫层要分开配

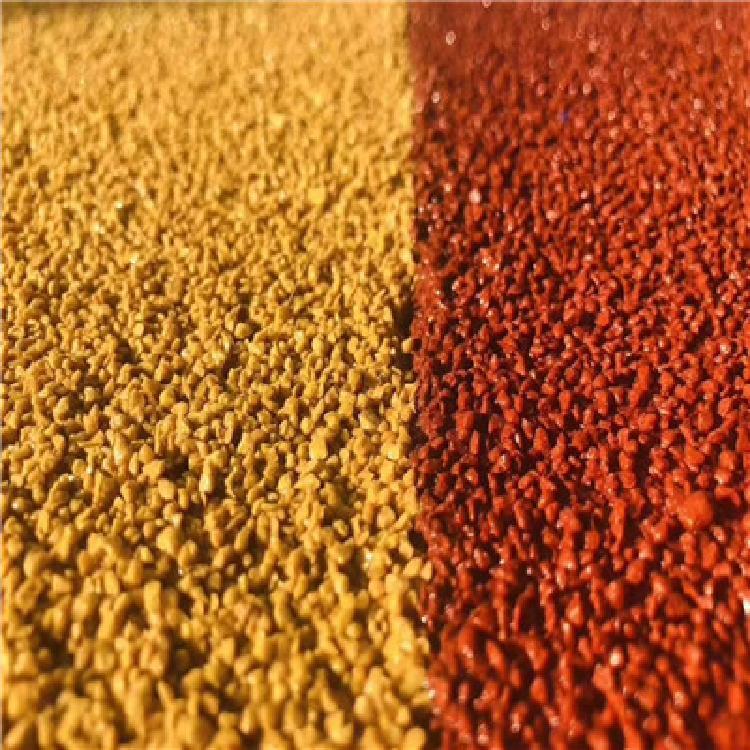

透水混凝土分两层施工，面层和垫层对胶结料的要求完全不同。垫层（基层）主要承担荷载，用基准大孔透水混凝土，骨料粒径通常选5-10mm或10-15mm，胶结料掺量按水泥用量的8%-12%控制，强度目标C20-C25即可。面层要兼顾色彩和耐磨性，骨料粒径收窄到3-6mm，胶结料掺量提高到12%-15%，同时加入无机金属氧化物颜料，色粉掺量为水泥用量的3%-5%，不超过8%，否则影响粘结力。

实际操作中，很多厂家把面层和垫层的胶结料混用，结果面层泛白、垫层强度不够。以某市政人行道项目为例，垫层用了面层的高掺量配方，成本上浮15%，强度反而因为水灰比控制不当出现蜂窝。正确的做法是：垫层用低掺量、大骨料配方，面层用高掺量、小骨料配方，分开搅拌、分开浇筑。

施工性能的关键：水灰比与搅拌工艺

透水混凝土的胶结料参与水泥水化反应，形成聚合物水泥水化体，这层水化膜包裹在骨料表面，提供粘结强度。但水灰比控制是最大的难点——水多了，浆体流到孔隙底部，把透水通道堵死；水少了，浆体太干，骨料粘不牢，表面起砂。经验数据是：水灰比控制在0.25-0.30之间，具体根据骨料含水率调整。搅拌时先干拌骨料和胶结料30秒，再加水湿拌60-90秒，确保浆体均匀包裹骨料，不出现“干灰团”。

以北京某小区透水停车位施工为例，现场实测骨料含水率3.5%，按0.28水灰比加水，出机料看起来“松散但手捏成团”，摊铺后立即用低频平板振动器振实，振动时间不超过10秒，避免浆体下沉。养护24小时后，现场取芯检测抗压强度达到C25，透水系数0.5mm/s，满足《透水水泥混凝土路面技术规程》（CJJ/T 135-2009）的要求。

抗冻性与耐久性：胶结料的核壳结构优势

透水混凝土的孔隙率通常在15%-25%，水分进入后如果冬季冻融，容易导致骨料剥落。优质的透水混凝土胶采用核壳结构设计，内核是高强硅酸盐水泥，外壳是聚合物改性层。这种结构在水泥水化时，聚合物颗粒在水泥石内部形成柔性网络，缓冲冻融产生的膨胀应力。实测数据表明，掺加核壳结构胶结料的试件，经300次冻融循环后质量损失率小于5%，而未掺加的普通透水混凝土质量损失率超过15%。

现场施工时，冬季低温条件下（低于5℃）要停止施工，或者采用热水拌和，保证出机温度不低于10℃。养护期间覆盖塑料薄膜和保温被，养护时间延长至7天。夏季高温（超过35℃）时，胶结料水化反应过快，容易产生塑性收缩裂缝，需在浇筑后4小时内喷雾保湿，防止表面失水过快。

质量验收与常见问题处理

透水混凝土的验收主要看两个指标：抗压强度和透水系数。按《透水水泥混凝土路面技术规程》（CJJ/T 135-2009）要求，面层抗压强度不低于C20，透水系数不小于0.5mm/s。现场用钻芯法取样，每500平方米取一组（3个芯样），28天标准养护后试压。透水系数用常水头法测定，试件尺寸直径100mm、高50mm，水头差控制在15cm。

常见问题中，表面起砂多因水灰比过大或养护不到位。处理办法：用聚合物水泥砂浆修补，配比为胶结料:细砂=1:1，加适量水调成糊状，刮涂后覆盖养护。孔隙堵塞多因施工时踩踏或车辆碾压过早，应在浇筑后24小时内禁止上人，48小时内禁止车辆通行。以某学校操场透水跑道为例，施工后未设警示标志，学生踩踏导致表面孔隙率下降40%，后采用高压水枪冲洗+真空吸尘方式恢复，透水系数才达到设计要求。
