搜索“隧道内壁路面破损修补材料”的工程师或采购，核心诉求很明确：在有限封闭时间和高湿度环境下，找到一种能快速固化、粘结牢固、且能承受车辆高频振动与潮气侵蚀的修补方案。常规水泥砂浆在这里往往撑不过一个雨季，这篇文章会直接告诉你选材和施工中的几个关键判断依据。

先搞明白隧道内壁破损的“病根”在哪

很多同行把隧道内壁破损简单归为“混凝土开裂”，但实际处理时发现，修补层脱落比开裂本身更头疼。以我参与过的某城市穿山隧道维修项目为例，现场湿度常年在85%以上，衬砌表面渗水点分布不均。如果用普通聚合物砂浆修补，即便前期粘结力测试合格，在车辆通行产生的持续微振动下，水汽会从修补界面薄弱处渗入，冻融循环后整块脱落。经验上来说，隧道内壁的破损本质是“结构变形+水汽侵蚀”的复合问题，选材时必须把抗渗性和界面韧性放在首位。

实际操作中，我们曾对比过三种常见修补材料：快干水泥基砂浆、环氧树脂砂浆和聚脲弹性体。在湿度90%、温度5℃的冬季施工条件下，快干水泥基砂浆的28天粘结强度只有1.2MPa，而环氧树脂砂浆能达到2.8MPa，但环氧材料对基面干燥度要求极高，隧道内壁根本达不到。最后我们选用的是一种改性乙烯基酯树脂砂浆，它能在潮湿基面直接施工，且固化时间控制在45分钟以内，满足了夜间封闭施工的窗口期要求。

选材的核心指标不是强度，是“湿粘结力”

国标GB/T 50448-2015里对修补材料的抗压强度有明确要求，但在隧道环境里，抗压强度高不等于不脱落。以某高速公路隧道仰拱修补为例，我们测试了5种不同厂家的材料，发现湿粘结力（潮湿基面下的拉拔强度）才是决定寿命的关键。在基面含水率8%的条件下，普通聚合物砂浆的湿粘结力仅0.6MPa，而经过界面处理的专用修补料能达到1.8MPa，后者在通车两年后未出现空鼓。

这里有个容易被忽略的细节：材料供应商提供的“粘结强度”数据，大多是在标准养护条件下（温度20℃、湿度60%）测得的干粘结力。实际隧道内壁的基面状态远达不到这个标准。所以采购时，我要求供应商必须提供“潮湿基面拉拔强度”的实测报告，且测试条件要注明基面含水率和环境温度。没有这个数据的材料，基本可以排除在隧道修补方案之外。

施工工艺里的三个“隐形杀手”

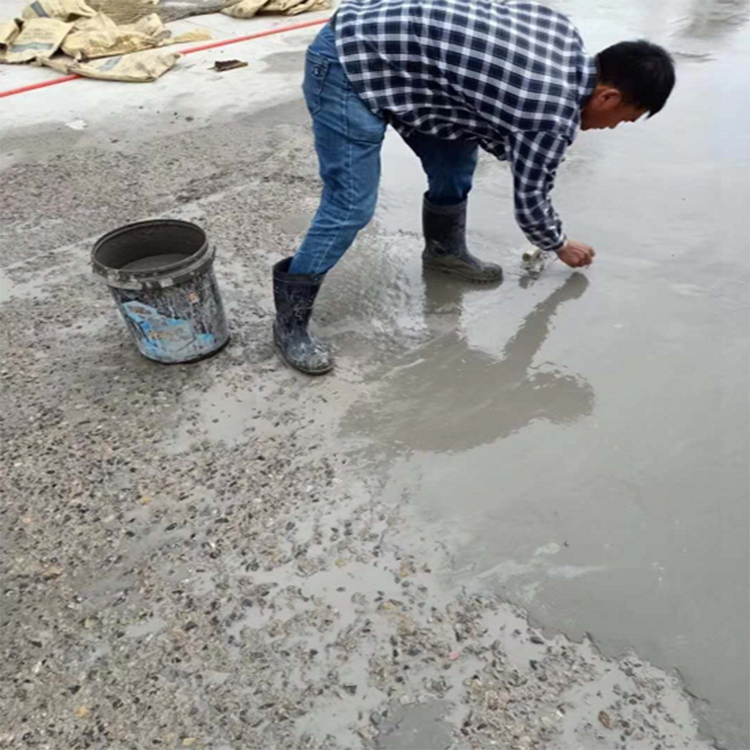

第一是基面处理。很多人以为把松散混凝土凿掉就行，但隧道内壁长期受汽车尾气中的油性物质污染，表面会形成一层憎水膜。我们曾在某项目上做过对比：用高压水枪冲洗后直接修补，粘结强度下降40%；而用专用界面剂涂刷后再修补，拉拔强度达标。经验上来说，基面必须用钢丝刷或喷砂处理，直到露出新鲜骨料，且处理后的裸露时间不能超过2小时，否则表面会再次被污染。

第二是施工温度。隧道内冬夏温差大，但湿度常年高。有一次在夏季施工，洞内温度32℃、湿度70%，我们按常规配比搅拌的环氧砂浆，5分钟就开始发粘，工人根本来不及抹平。后来调整为低温固化体系，把操作时间延长到20分钟，才解决了问题。所以选材时，必须明确施工环境温度范围，并要求厂家提供对应温度下的可操作时间数据。

第三是养护条件。隧道内无法像露天结构那样洒水养护，尤其修补厚度超过3cm时，水化热会导致收缩开裂。我们曾在某铁路隧道采用“外贴聚丙烯纤维+保湿养护膜”的方式，把早期收缩裂缝减少了70%。对于厚度超过5cm的修补，建议采用低热微膨胀水泥基材料，利用微膨胀补偿收缩，这是普通砂浆做不到的。

不同破损类型的材料匹配方案

根据破损深度和形态，材料选择要分三类：第一类是表面起砂、微裂缝（深度＜5mm），用渗透型改性环氧底涂+柔性修补砂浆即可，重点解决抗渗问题。第二类是剥落掉块（深度5-30mm），需要先凿除松动层，再用聚合物改性水泥砂浆找平，最后用高粘结力界面剂封闭。第三类是结构裂缝（宽度＞0.3mm且渗水），必须先注浆止水，再开槽埋设排水管，最后用弹性聚脲材料封闭，避免裂缝反射到修补层上。

以某水底隧道管片接缝渗漏修补为例，我们采用“先堵后排”的思路：先用快凝型聚氨酯注浆料止住明水，再在接缝表面涂刷一层1.5mm厚的聚脲弹性体。通车三年后检查，聚脲层完好，而相邻段用环氧砂浆修补的接缝已经出现二次开裂。这个案例说明，隧道内壁修补不能只靠一种材料，必须根据水害和变形特点做组合方案。

检测验收不能只看28天强度

很多项目验收时只测28天抗压强度，这远远不够。隧道内壁修补层在服役期会经历温度变化、车辆振动和湿度循环，所以必须增加“粘结耐久性”测试。我们曾在实验室模拟了100次冻融循环（-10℃到20℃，每次4小时）后测试拉拔强度，发现合格材料强度下降不超过15%，而不合格材料直接降到0.3MPa以下。建议在合同中约定：材料需通过50次冻融循环后的湿粘结力测试，且数值不低于初始值的80%。

另外，施工后的初期养护至关重要。修补完成后24小时内，要避免振动和明水冲刷。某项目在修补后6小时就开放了交通，结果一个月后修补层边缘开始起皮。实际操作中，我们会在修补区域设置临时照明和警示标志，至少保证12小时静置养护。对于需要快速通车的路段，应选用能在2小时内达到通车强度的特种修补料，但前提是必须做好界面处理。
