你搜“早强二次灌浆料”，大概率不是来查定义的。要么是设备基础灌浆后24小时就要开机，工期卡得死；要么是冬季施工，普通料三天都上不了强度。核心就一句话：早强二次灌浆料，要的是12-24小时内达到设备安装所需的承压强度，同时保证流动度不损失、不泌水。下面直接讲怎么选、怎么用、怎么避免常见坑。

早强不等于快硬，这俩概念别搞混

很多采购和技术人员把早强灌浆料和快硬灌浆料当成一回事。实际区别很大。快硬料靠的是特种水泥（如硫铝酸盐水泥），半小时到2小时初凝，4小时强度能到20MPa以上，但后期强度增长慢，60天可能只比28天高5%。而早强二次灌浆料通常以普通硅酸盐水泥为基础，复配早强组分和高效减水剂，初凝时间在2-4小时，12小时强度能达到20-25MPa，28天强度可以到60-80MPa，后期持续增长。

经验上来说，设备需要频繁拆装或后期有振动荷载的，优先选早强型而非快硬型。快硬料脆性大，长期动载下容易开裂。我们在某汽轮机基础灌浆项目中就吃过这个亏，后来全部换回早强型。

12小时强度20MPa，这个数据怎么来的

国标GB/T 50448-2015对早强型灌浆料的指标要求是：12小时抗压强度≥20MPa。但实际工程中，这个值受温度、水料比、养护方式影响很大。我们在一月份某电厂项目现场做过实测：环境温度5℃，水料比按0.13拌合，12小时强度只有14.5MPa；升温到15℃后，同样配比12小时强度达到22.3MPa。所以冬季施工，必须用温水拌合（30-40℃），或者采取模板外加热措施。

另一个容易被忽略的点是流动度损失。早强组分加速水化，浆体在搅拌后20分钟内流动度会下降30%-40%。所以现场施工时，搅拌好的料必须在15分钟内浇筑完毕，不能一次拌太多。我们遇到过施工队一次拌了5袋料，到第3袋时已经流不动了，最后只能加水二次搅拌——这是绝对禁止的，加水后强度直接打对折。

支座灌浆和设备基础灌浆，配方侧重点不同

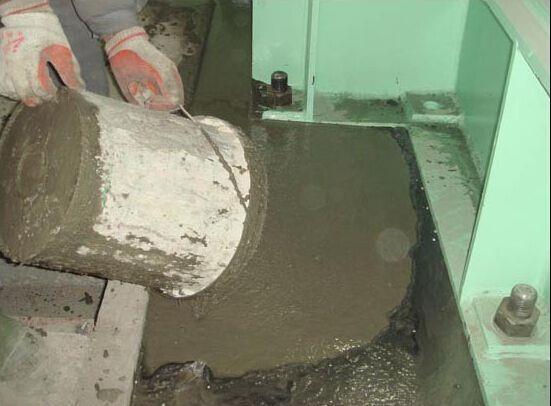

同样是早强二次灌浆料，用在桥梁支座和用在设备基础上，对性能的要求不一样。桥梁支座灌浆，要求流动性好（初始流动度≥320mm）、膨胀率稳定（竖向膨胀率0.1%-0.5%），因为支座底面和垫石之间的空隙只有2-5cm，浆体必须靠自重流平。而设备基础灌浆，往往有地脚螺栓孔，需要浆体有足够的触变性，能在灌浆过程中不泌水、不沉降。

实际操作中，支座灌浆更推荐使用低水料比（0.12-0.13）的高流动度配方，而设备基础灌浆可以适当放宽到0.13-0.14，但要确保泌水率≤1%。我们在某高速铁路桥梁支座灌浆项目中，就专门调整了配方中的减水剂种类，把聚羧酸减水剂换成萘系减水剂，虽然流动度略降，但保水性和抗离析能力明显提升。

养护是早强发挥的关键，很多人只做了一半

早强二次灌浆料的养护，比普通灌浆料要求更严格。因为早期水化速度快，水化热集中释放，如果养护不到位，表面失水过快会产生塑性收缩裂缝。标准做法是：浇筑完成后立即用湿布覆盖，再盖塑料薄膜保湿，24小时内不能揭膜。但很多工地只盖了塑料布，不盖湿布，结果塑料布下形成冷凝水，局部水灰比变大，表面强度不均匀。

我们在某石化项目上做过对比：一组按标准养护（湿布+塑料膜），另一组只盖塑料膜。7天强度相差不大，但28天强度前者比后者高出12%。更关键的是，只盖塑料膜的试块表面出现了肉眼可见的龟裂纹，虽然不影响整体承载力，但业主验收时要求返工。所以养护这件事，真不能省。

冬季施工，加防冻剂不如控制入模温度

很多施工队冬季用早强灌浆料时，喜欢往里面加防冻剂。但市面上的防冻剂大多含氯盐，对钢筋有锈蚀风险，而且会降低后期强度。更好的办法是控制材料温度：把灌浆料存放在暖库（不低于10℃），拌合水加热到35-40℃，浇筑后立即用保温被覆盖。我们实测过，入模温度从5℃提高到20℃，12小时强度从12MPa提升到28MPa。

如果环境温度低于-5℃，单纯靠加热水已经不够了。这时候需要用蒸汽养护或者电热毯加热，保持浆体温度在10℃以上至少24小时。某北方钢厂项目就是靠这个办法，在-15℃环境下实现了24小时强度达标，设备按期投产。
