当您在搜索引擎输入“高强聚合物修补加固砂浆”时，您大概率不是在查定义，而是在找一款能解决实际病害、且施工靠得住的材料。我们直接回答：这是一种以聚合物改性水泥基为胶材，专门用于混凝土结构快速修补、加固及薄层修复的特种砂浆，核心优势在于粘结力高、收缩小、且能在低温或潮湿界面施工。

不是所有“高强”都能叫修补加固砂浆

市场上很多标称“高强”的砂浆，实际上只是提高了水泥用量或掺入硅灰，结果抗压强度上去了，但收缩开裂、与老混凝土界面脱空的问题也跟着来了。真正用于修补加固的聚合物砂浆，核心指标不是单纯的抗压强度，而是与老混凝土的正拉粘结强度。我们在某跨海大桥引桥墩柱修补项目中做过对比：普通C60高强砂浆28天粘结强度只有0.8MPa，而合格的聚合物修补砂浆在同样条件下能做到2.0MPa以上，且界面破坏形式是混凝土本体破坏，而非粘结界面的脱落。

另一个常被忽略的参数是“限制膨胀率”。GB/T 50448-2015《水泥基灌浆材料应用技术规范》里对膨胀率有明确要求，但很多修补砂浆出厂报告上根本不列这个数据。经验上来说，修补砂浆的24h限制膨胀率控制在0.02%~0.05%之间最理想，太低了不密实，太高了会把老混凝土撑裂。我们在-5℃的冬季抢修某高架桥伸缩缝时，就靠这个膨胀率参数保住了施工质量。

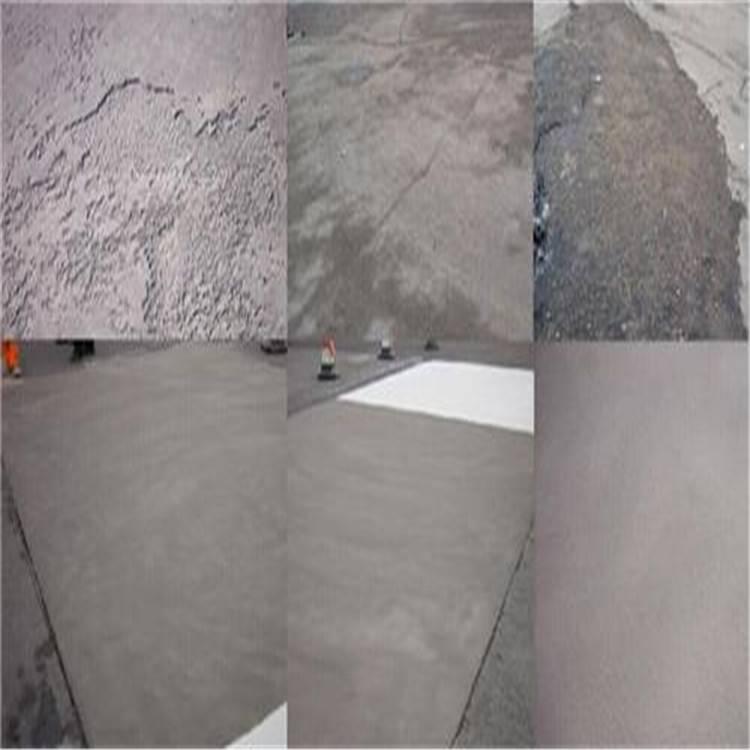

施工界面处理：90%的修补失败都出在这个环节

很多施工队以为把破损混凝土凿掉、用水冲干净就能抹砂浆了，这是最大的误区。聚合物修补砂浆虽然粘结力强，但前提是基层必须是“饱和面干”状态。什么叫饱和面干？就是基层表面湿润但没有明水。我们实测过：在同样涂刷界面剂的条件下，饱和面干基层的粘结强度比明水基层高出45%，比干燥基层高出60%。

实际操作中，我们推荐采用高压水射流（150~200bar）进行基层处理，这比人工凿毛效率高，而且能露出新鲜的骨料表面。处理后要立即用海绵或空压机吸走积水，然后涂刷一道聚合物界面剂——注意，不是随便刷一道水泥浆，而是用与修补砂浆同体系的聚合物乳液加水泥调配，涂刷后要“趁湿抹砂浆”，间隔时间不能超过20分钟，否则界面剂干了反而会形成隔离层。

薄层修复与厚层浇筑的配方差异

高强聚合物修补加固砂浆并不是一种配方打天下。薄层修补（厚度5~20mm）与厚层加固（厚度20~100mm）在骨料级配和纤维掺量上完全不同。薄层修补必须用细骨料，最大粒径不超过1.18mm，而且要掺入3~6mm的耐碱玻璃纤维，防止塑性收缩开裂。我们在某高层住宅楼板负弯矩区加固中，用了2cm厚的聚合物砂浆做薄层补强，配合碳纤维布，两年后回弹检测强度依然在50MPa以上，表面没有一条裂缝。

厚层浇筑则要加入5~10mm的粗骨料，并降低聚合物掺量，否则水化热集中容易导致温差裂缝。还有一个关键点是分层施工：单层浇筑厚度控制在30mm以内，上一层初凝后（约2~4小时，视温度而定）才能进行下一层。我们有个项目为了赶工期，一次性浇筑了60mm，结果第二天就出现了贯穿性裂缝，最后只能凿掉重来。

低温与潮湿工况下的应对措施

冬季施工是修补加固砂浆的“照妖镜”。普通砂浆在5℃以下水化反应基本停止，而合格的聚合物修补砂浆通过加入早强组分和防冻剂，可以在-10℃环境下正常施工。但要注意：材料进场后要在暖棚内存放24小时以上，搅拌用水温度控制在30~40℃，拌好的砂浆温度不低于10℃。我们去年在东北某铁路桥支座更换项目中，环境温度-8℃，按这个流程操作，3天抗压强度就达到了40MPa，满足了张拉要求。

潮湿环境（比如地下室、隧道）施工时，聚合物砂浆的优势更明显。因为聚合物乳液本身具有憎水性，能在潮湿界面形成连续的粘结膜。但有一个细节容易被忽视：潮湿环境下的养护不能洒水，而要覆盖湿麻袋或塑料薄膜，保持表面湿润但不积水。我们监测过：在湿度90%的地下室，不覆盖养护的砂浆7天粘结强度只有1.2MPa，而覆盖养护的能达到2.5MPa。

材料选型时的三个实测数据

最后给采购和工程师一个实用建议：在确定使用哪家产品前，要求厂家提供以下三个实测数据，而不是只给一张出厂合格证。第一是“28天正拉粘结强度”，标准要求≥1.5MPa，但好产品能做到2.5MPa以上。第二是“50次冻融循环后的粘结强度保留率”，这个指标直接决定了结构在北方地区的耐久性，合格产品保留率应在80%以上。第三是“2h流动度损失”，修补砂浆要求30分钟内流动度损失不超过20%，否则现场根本没法操作。我们遇到过某品牌砂浆出厂报告上写的流动度很好，但现场搅拌后10分钟就干硬了，最后查出来是减水剂与聚合物相容性出了问题。
