如果你正在为化工厂地坪、海工混凝土或污水处理池寻找耐强碱腐蚀的修补材料，聚合物耐碱水泥砂浆是比环氧树脂更经济、施工更便捷的替代方案。它本质上是一种掺入聚合物乳液的特种水泥基复合材料，核心优势在于与混凝土基层的膨胀系数接近，不会像环氧砂浆那样因温差而开裂脱落。

聚合物耐碱水泥砂浆的核心性能指标与国标依据

根据《工业建筑防腐蚀设计标准》GB/T 50046-2018（已替代原GB 50046-1995），聚合物耐碱水泥砂浆被列为耐化学腐蚀材料。实测数据显示：其28天抗压强度可达50-65MPa，粘结强度（与混凝土基面）大于1.5MPa，抗渗等级超过P12。耐碱性测试（10% NaOH溶液浸泡28天）后强度保留率不低于85%，这比普通水泥砂浆的耐碱寿命长3-5倍。

在实际工程中，我们常遇到一个误区：有人以为它耐稀酸就一定能耐浓酸。实际上，该材料耐pH值3-12的介质，对5%以下的稀硫酸、盐酸短期接触没问题，但长期浸泡在10%以上的强酸中仍会腐蚀。这一点在选材时必须向设计方说清楚。

与环氧砂浆的施工差异：温度与湿度的控制要点

环氧砂浆对基层干燥度要求极高（含水率低于4%），而聚合物耐碱水泥砂浆可以在潮湿基面（含水率8%-10%）直接施工，这是现场抢修时的巨大优势。但要注意：基层不能有明水。2018年浙江某跨海大桥桥墩修补时，工人没做吸水处理直接抹面，导致后期起壳，后来返工用了界面剂+甩浆工艺才解决。

施工温度应控制在5℃-35℃之间。低于5℃时聚合物成膜受阻，强度发展慢；高于35℃时水分蒸发太快，容易产生塑性裂缝。夏季施工建议在早晚进行，抹面后立即覆盖塑料薄膜保湿。养护时间不能少于7天，前3天每天洒水3-4次，这与普通砂浆的养护要求一致。

典型工程案例：海工混凝土腐蚀修补的实测数据

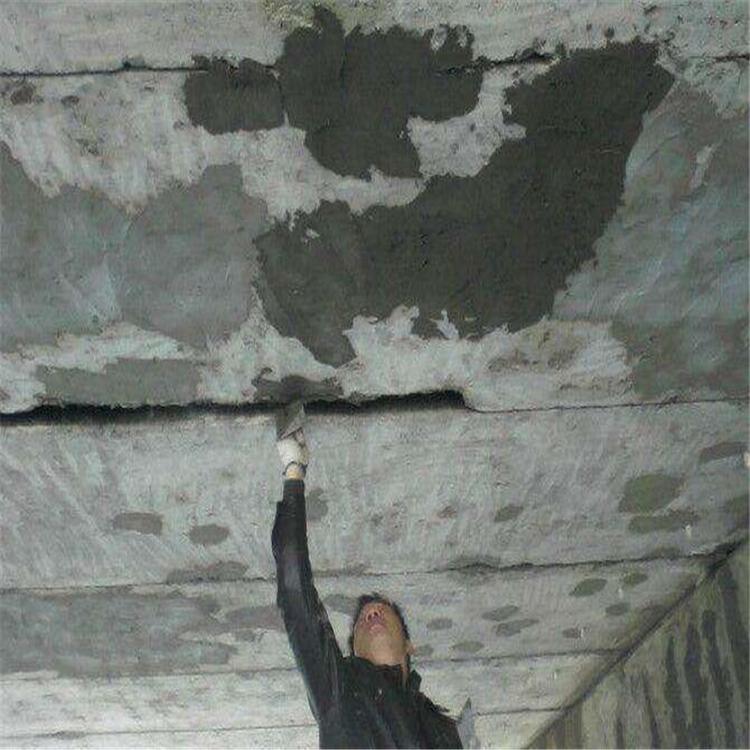

以2016年山东某港口码头面层修补为例：原混凝土因氯离子渗透导致钢筋锈胀，剥落深度达30-50mm。采用聚合物耐碱水泥砂浆进行薄层修补（厚度20-40mm），施工面积约2000㎡。修补后3年回弹检测，抗压强度从C25恢复到C45，氯离子扩散系数降低了两个数量级（从3.5×10⁻¹² m²/s降至0.6×10⁻¹² m²/s）。至今未出现二次开裂或脱落。

另一个案例是江苏某化工厂的碱液储罐围堰。原用环氧砂浆，两年后因热胀冷缩出现环形裂缝。改用聚合物耐碱水泥砂浆后，利用其线膨胀系数（约10×10⁻⁶/℃）与混凝土基层（8-12×10⁻⁶/℃）接近的特性，彻底解决了温差裂缝问题。经验上来说，这种材料在温差超过40℃的室外环境中表现更稳定。

施工中的常见问题与现场处理方案

最容易出的问题是“假凝”——拌合物在桶里十几分钟就干硬了。这通常是因为聚合物乳液与水泥发生了闪凝。解决办法：先加水搅拌水泥砂，最后再加乳液，搅拌时间控制在3分钟以内，一次拌合量在30分钟内用完。如果现场温度超过30℃，可以用冰水拌合延缓凝结。

另一个常见问题是表面起砂。原因往往是养护不到位或水灰比过大。建议水灰比严格控制在0.28-0.32之间（重量比），不要为了好抹面而额外加水。如果已经起砂，可以用聚合物界面剂涂刷一层，再抹2mm厚的面层修复。操作中，我通常会让工人先做一小块样板，确认凝结时间和工作性能后再大面积施工。

选材与验收的规范依据

采购时，除了看产品检测报告，重点核对两项：一是耐碱性能是否按GB/T 50046附录C的方法检测；二是粘结强度是否满足《建筑结构加固工程施工质量验收规范》GB 50550-2010中不低于1.0MPa的要求。现场验收时，用拉拔仪实测粘结强度，每100㎡取一组（3个测点），平均值低于1.2MPa的应返工。

对于厚度超过40mm的修补层，建议分层施工，每层厚度不超过20mm，中间间隔4-6小时。如果是一次性抹灰过厚，聚合物砂浆的自收缩会导致内部微裂纹，影响耐久性。这一点在《水泥基灌浆材料应用技术规程》GB/T 50448-2015中也有类似规定，可以参考执行。
