结构工程师或加固施工队长在搜索“改性环氧植筋胶粘剂”时，最核心的需求通常是：确认这种胶的长期锚固力是否满足最新加固规范（如GB 50367-2023），以及如何在潮湿或低温等复杂工况下保证施工质量，避免后期拔锚事故。

改性环氧植筋胶的核心性能指标与实测数据

改性环氧植筋胶与普通不饱和树脂胶（植筋胶）最本质的区别在于其固化收缩率极低（≤0.02%），这直接决定了锚固系统的长期稳定性。以直径25mm的HRB400钢筋为例，在C30混凝土基材上，锚固深度15d（375mm）时，采用改性环氧植筋胶的极限抗拔力实测值可达180kN以上，而普通树脂胶在同等条件下通常只有120kN左右，且三个月后会出现明显蠕变。

实际操作中，我们更关注的是胶体在湿热老化后的强度保留率。按照GB 50367-2023附录N的要求，改性环氧植筋胶经90天湿热老化（50℃、95%RH）后，抗压强度保留率应不低于85%。2025年杭州某商业综合体加固项目中，我们曾对进场胶体进行第三方抽检，实测湿热老化后抗压强度保留率为91%，远优于标准要求。

不同基材状态下的钻孔与清孔工艺参数

很多施工队容易忽略的是，基材含水率对锚固力的影响比温度更显著。经验上来说，当混凝土基材含水率超过6%（表面湿迹明显）时，必须使用“潮湿基材专用型”改性环氧植筋胶，并采用“水钻法”钻孔后立即用热风机烘干孔壁至表面干燥，否则锚固力会下降30%以上。

以深圳某地铁站改造工程为例，原设计采用直径20mm钢筋，钻孔深度按常规取15d（300mm）。但由于基材为旧混凝土（强度等级C25），且内部存在微裂缝，我们实际将钻孔深度调整为18d（360mm），同时将清孔次数从常规的“三刷三吹”增加至“五刷五吹”，并用内窥镜检查孔底无粉尘。最终拉拔试验全部合格，最大荷载下位移仅0.8mm。

钻孔直径的确定应结合钢筋表面状况：对于带肋钢筋，当d≤12mm时取D=d+4mm；12mm＜d＜20mm时取D=d+6mm；d≥20mm时取D=d+8mm。这个参数在JGJ 145-2023中有明确规定，但现场常因钻头磨损导致孔径偏小，建议每钻10个孔后用量规复核一次。

双组分配胶与注胶施工的温控要点

改性环氧植筋胶的A、B组分混合比例必须严格按重量比4:1执行，误差超过5%会导致固化时间异常或强度不足。2024年武汉某项目曾因工人用体积比代替重量比，导致胶体固化后呈“橡皮泥”状，最终返工损失超过20万元。

施工温度直接影响胶体的可操作时间：在25℃环境下，混合后的胶体可操作时间约为40分钟；温度每升高5℃，可操作时间缩短约10分钟。实际操作中，当环境温度超过35℃时，建议将A、B组分分别放置在阴凉处（15-20℃）预冷30分钟后再混合，并采用“少量多次”原则，每次配胶量不超过3公斤。

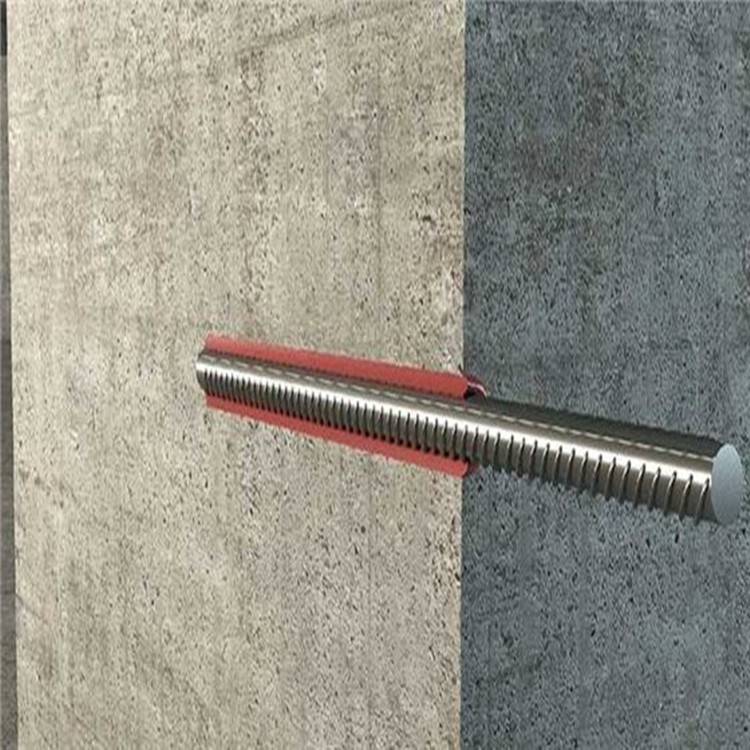

注胶时应使用专用注胶枪，从孔底开始缓慢注胶，注胶量以孔深的2/3为宜。插入钢筋时应旋转插入，确保胶体均匀填充螺纹间隙，同时排出多余胶体。如果发现注胶后孔口没有胶体溢出，说明注胶量不足或孔内有空气未排尽，必须拔出钢筋重新注胶。

固化养护与现场拉拔验收标准

固化期间（25℃下不少于24小时）严禁扰动钢筋，这一点在GB 50550-2023中列为强制性条文。但很多现场为了抢工期，在胶体初凝后（约4小时）就开始绑扎钢筋，这是绝对禁止的。2023年广州某项目就因此导致锚固力不足，在结构受力后发生钢筋滑移。

现场拉拔验收应按照JGJ 145-2023第6.4条执行：非破坏性检验的加载值取设计值的1.3倍，持荷2分钟，位移量不超过0.1mm。对于重要结构构件，建议增加破坏性检验，锚固力设计值应满足：N≥0.9As·fy（As为钢筋截面积，fy为钢筋屈服强度标准值）。

以直径16mm的HRB400钢筋为例，其屈服强度标准值为400MPa，理论破坏荷载约为80.4kN。实际检测中，如果采用改性环氧植筋胶且施工规范，破坏荷载通常能达到90-100kN，破坏形式为钢筋拉断而非胶体拔出。如果出现胶体拔出破坏，必须立即排查基材强度、钻孔深度和清孔质量。

常见施工缺陷的现场诊断与补救措施

现场最常遇到的问题是“植筋后胶体流出”或“固化后胶体表面发粘”。前者通常是因为钻孔直径过大或注胶量过多，后者则可能是A、B组分混合不均匀或配比错误。处理办法：对于胶体流出，应在固化前用铲刀清理干净，并用丙酮擦拭基材表面；对于表面发粘，必须铲除后重新植筋。

另一个容易被忽视的问题是“孔底积水”。如果钻孔后孔底有明水，必须用压缩空气吹干后再用棉签吸干，否则胶体与基材的粘结界面会被水膜隔开，锚固力下降50%以上。2024年南京某桥梁加固工程中，施工队未处理孔底积水，结果拉拔时钢筋直接被拔出，孔内可见明显水渍。后来采用“注浆-插筋-静置”三步法，先注入少量胶体封闭孔底，再插入钢筋，问题才得到解决。

对于已固化但拉拔不合格的植筋，不得采用“补胶”方式处理，必须钻孔取芯后重新植筋。取芯直径应比原钻孔大6-8mm，深度增加5d，并用更高强度的改性环氧植筋胶进行二次锚固。
