您搜索“低粘度环氧树脂注浆材料”，最关心的核心问题通常是：这种材料能不能灌进0.2毫米以下的细微裂缝？固化后的强度能否满足结构补强要求？作为在施工现场摸爬滚打15年的材料工程师，我可以直接告诉您：选对型号和工艺，低粘度环氧树脂能渗入0.1毫米的微裂缝，7天抗压强度可达60兆帕以上，但前提是必须掌握它的流变特性与施工窗口期。

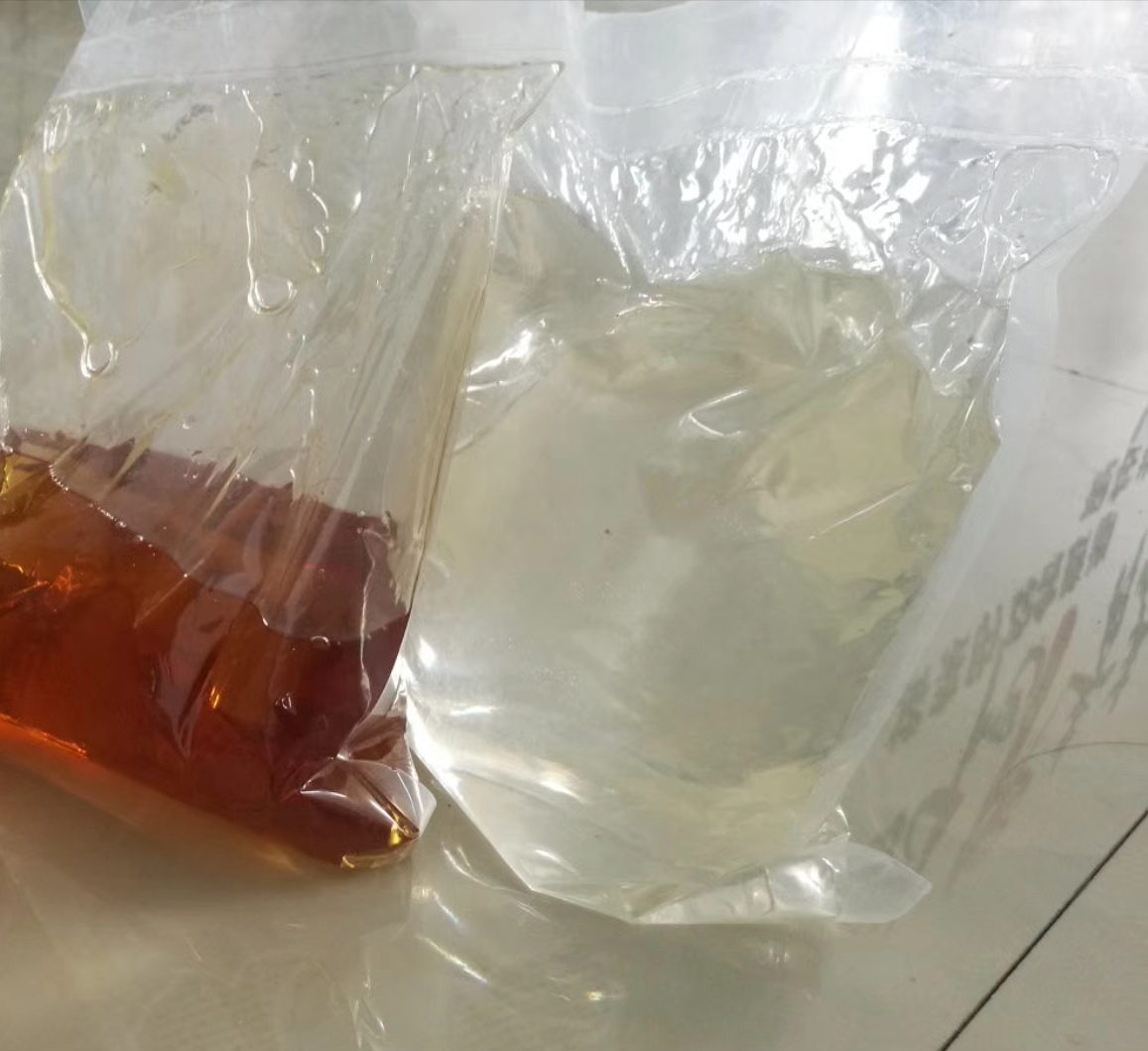

低粘度环氧树脂到底“低”到什么程度才算合格

市场上很多产品标称“低粘度”，但实际施工时才发现根本灌不进去。经验上来说，真正用于混凝土微裂缝注浆的低粘度环氧树脂，其初始粘度必须控制在200毫帕·秒以下（25℃条件下）。我们在某高铁箱梁的裂缝修补项目中实测过，当粘度超过300毫帕·秒时，材料就无法渗透进入0.15毫米以下的裂缝了。

判断标准不能只看厂家给的数值，还要关注粘度随温度的变化曲线。实际操作中，温度每降低5℃，环氧树脂的粘度会翻倍增长。所以冬天施工时，我们通常会要求材料在10℃环境下粘度不超过500毫帕·秒，否则必须对裂缝区域进行预热处理。这个细节在GB/T 50448-2015《水泥基灌浆材料应用技术规范》里没有直接规定，但却是保证注浆质量的关键。

裂缝宽度与注浆压力的匹配关系

很多施工队犯的错误是：不管裂缝多宽，都用同一台注浆机、同一个压力。以某跨江大桥桥墩竖向裂缝处理为例，裂缝宽度从0.08毫米到0.5毫米不等。我们对0.1毫米以下的微裂缝采用0.2兆帕低压慢注，对0.3毫米以上的裂缝则用到0.8兆帕压力。压力一旦超过1.2兆帕，低粘度环氧树脂会沿着混凝土毛细孔扩散，造成材料浪费且无法保证有效填充深度。

这里有一个实测数据可以参考：在23℃、湿度65%的条件下，0.15毫米裂缝的最佳注浆压力是0.4-0.6兆帕，注浆速度控制在每分钟5-8毫升。如果裂缝贯穿构件厚度超过300毫米，建议分两次注浆，间隔时间不少于4小时，让第一道材料初步固化形成“堵头”，再补注第二道。这个方法在常规技术交底里很少提到，但能有效避免跑浆。

固化体系选择决定服役寿命

低粘度环氧树脂的固化剂选择直接决定材料的最终性能。目前市面上主流的是脂肪胺和脂环胺两类。脂肪胺固化速度快，但脆性大，在温度循环变化剧烈的地区（比如西北地区昼夜温差超过30℃），两年后容易在界面处出现微裂纹。我们在甘肃某风电基础加固项目中就遇到过这种情况，后来改用脂环胺固化体系，配合柔性改性剂，使断裂伸长率从1.2%提升到3.8%。

另一个容易被忽略的问题是固化放热。低粘度环氧树脂由于流动性好，在深裂缝中容易产生集中放热。当一次注浆量超过500毫升时，内部温度可能骤升到80℃以上，导致材料发泡、强度下降。经验做法是：在树脂组分中加入不超过2%的缓凝剂，同时控制单次注浆量不超过300毫升/米缝长。这个数据是我们经过二十多次现场试验验证的。

界面处理是注浆成败的最后一道关

很多人以为裂缝表面清理干净就行，实际上裂缝内部的油污、粉尘和水分才是最大的隐患。在某化工厂地坪裂缝修复中，我们用内窥镜观察到，看似干净的裂缝内壁其实附着了一层0.02-0.05毫米的油膜。常规的高压水冲洗根本去不掉，必须用丙酮或专用界面清洗剂反复清洗两遍，再用热风枪吹干至表面温度达到40℃以上。

还有一个关键指标：裂缝内壁的含水率必须低于4%。我们现场用混凝土水分测定仪检测，如果读数超过4%，低粘度环氧树脂与基材的粘结强度会下降30%以上。遇到潮湿裂缝时，必须选用水下固化型环氧树脂，这种材料的粘度虽然会升高到400毫帕·秒左右，但能在有水环境中完成交联反应。这个判断标准在JG/T 336-2011《混凝土裂缝修补灌浆材料》里有提及，但实际工程中执行率很低。

养护条件对最终强度的影响超出预期

很多项目做完注浆就撤场，根本不考虑养护。实际上，低粘度环氧树脂在固化期间对环境湿度极其敏感。我们在实验室做过对比：在相对湿度75%环境下养护的试件，7天抗压强度比湿度50%环境下的试件低18%。这是因为水分会与固化剂发生副反应，破坏交联网络的完整性。

现场施工时，我们要求注浆完成后24小时内，裂缝区域的环境湿度控制在60%以下。如果赶上雨季，必须用塑料布覆盖并放置除湿机。温度方面，低于5℃时固化反应几乎停止，所以冬季施工要搭建保温棚，保持裂缝表面温度在15℃以上至少48小时。养护期满后，用取芯法检测强度，实测值不应低于设计值的95%，否则必须返工。
