您搜索的混凝土表面回弹值增强剂，本质上是一种通过渗透结晶反应提升表层密实度的化学处理材料。它解决的是因养护不当、水灰比偏大或碳化层过厚导致的回弹值不达标问题，而非直接提高混凝土本体强度。根据GB 50367-2013《混凝土结构加固设计规范》，这类材料属于表面处理型加固材料，其效果受基面含水率、环境温度及施工工艺直接影响。

回弹值偏低的核心原因与增强剂作用机理

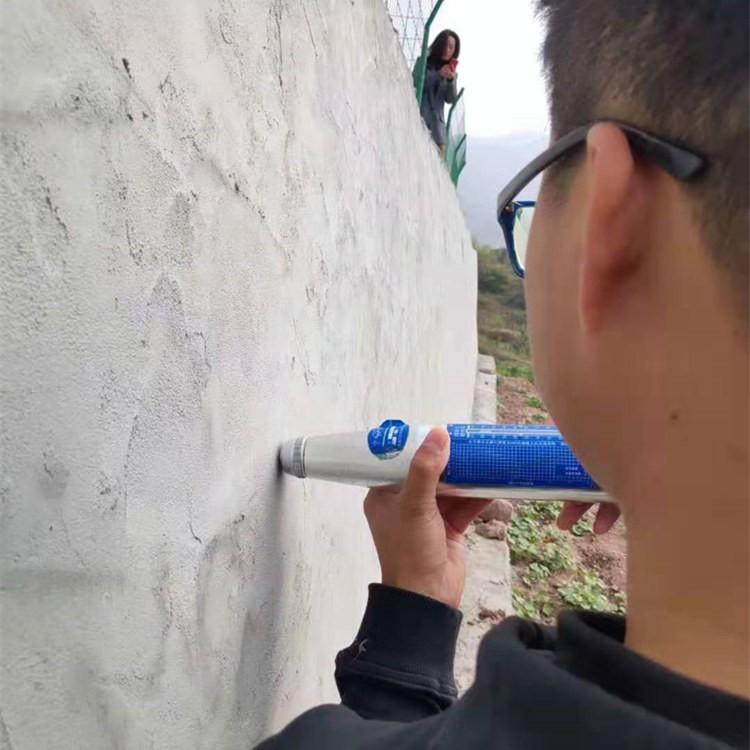

现场实测回弹值低于设计强度等级，通常由三个因素造成：表层碳化深度超过6mm导致硬度虚高、养护期间失水过快形成疏松表层、或模板隔离剂残留污染基面。增强剂的有效成分（硅酸盐类或氟硅酸盐类）渗入混凝土毛细孔后，与游离氢氧化钙反应生成C-S-H凝胶（水化硅酸钙），将表层孔隙率从15%-20%降低至5%以下。以C25混凝土为例，处理后的28天碳化深度可从8mm降至2mm，回弹值换算强度提升8-12MPa。

实际操作中，增强剂的渗透深度取决于基面孔隙状态。新浇筑混凝土（龄期7天内）的毛细孔连通性好，渗透深度可达8-12mm；而老旧混凝土（龄期超过1年）因孔道堵塞，有效渗透深度通常只有3-5mm。这一点直接决定单位用量——经验上，新混凝土每平方米0.3-0.5kg，旧混凝土需0.6-1.0kg。

材料选型必须匹配现场工况

市面上的增强剂按化学成分可分为三类：无机硅酸盐型（如硅酸锂、硅酸钠）、有机硅型（如硅烷浸渍剂）和复合型。无机硅酸盐型反应快、成本低，但碱性强（pH值11-13），施工时需注意防护；有机硅型渗透性更好，适合旧混凝土修复，但价格高约30%。选型时需根据基面温度和环境湿度判断：气温低于5℃时，无机型反应速率下降50%以上，应改用复合型或延长养护时间。

以某商业地库项目为例，原设计C30混凝土，拆模后回弹值仅27MPa。经检测，碳化深度4mm，表层含水率8%。采用硅酸锂增强剂，分两遍涂刷（间隔4小时），每遍用量0.4kg/m²，养护7天后回弹值达到33MPa。关键控制点：第一遍涂刷后需保持基面湿润2小时，防止过早表干影响渗透。

施工工艺中的三个常见误区

误区一：涂刷后立即洒水养护。增强剂反应需要时间，涂刷后4小时内严禁淋水，否则未反应的成分会被稀释流失。正确做法：涂刷后自然干燥至表面发白（约2-3小时），再喷雾状水保持湿润12小时。

误区二：单次涂刷过厚。增强剂的有效成分需逐层渗透，单次涂刷量超过0.6kg/m²时，表层会形成结晶膜阻断后续渗透。应遵循“薄涂多遍”原则，每遍0.3-0.4kg/m²，间隔4-6小时。

误区三：忽略基面预处理。旧混凝土表面的油污、浮浆、脱模剂必须清除干净，否则增强剂无法接触基材。推荐用钢丝刷或高压水枪（压力30-50MPa）处理，然后用pH试纸检测表面酸碱度，中性或弱碱性（pH值7-9）为合格。

质量验收的标准与方法

增强剂施工后的验收依据GB 50550-2010《建筑结构加固工程施工质量验收规范》第5.3节。核心指标有三项：回弹值提升率（≥10%）、碳化深度降低率（≥50%）、表面吸水率（≤0.2ml/（m²·s））。检测方法：处理前后在相同部位（避开钢筋位置）各测10个回弹值，取平均值对比；碳化深度用1%酚酞酒精溶液检测；吸水率用卡斯特瓶法测试。

经验上，验收时间应在施工后7天进行，过早检测反应未完成，数据不准确。若回弹值提升不足，先检查基面是否清理到位，再确认单位用量是否足够。曾有一个加固工程，处理3天后回弹值仅提升5%，复检发现基层含水率高达12%，增强剂被稀释失效。排除积水、晾晒2天后重新施工，回弹值提升18%。

常见失效场景与补救措施

场景一：增强剂涂刷后表面出现白色析出物。这是碱性物质与空气中二氧化碳反应生成的碳酸盐，不影响性能但影响观感。用清水冲洗并保持干燥即可，后续可涂刷封闭底漆。

场景二：处理后的回弹值先升后降。通常发生在冬季低温施工，反应速率慢，早期表面硬度高但深层未反应充分。解决办法：施工后覆盖保温棉（厚度≥20mm），保持基面温度10℃以上48小时。

场景三：增强剂无法渗透。若基面为高标号混凝土（C50以上）或经过抹光机收面，表层致密度高，渗透阻力大。此时需改用渗透性更强的有机硅型增强剂，或先进行酸蚀处理（5%稀盐酸涂刷，反应5分钟后清水冲洗）。
