灌浆料标准的核心，在于匹配工程部位的实际受力状态和施工条件。无论是结构加固、设备安装还是预应力孔道压浆，选对标准并理解其背后的验收逻辑，比死记硬背数值更重要。本文基于GB/T 50448-2015《水泥基灌浆材料应用技术规范》和JG/T 408-2019《钢筋连接用套筒灌浆料》，结合15年现场经验，帮你避开“标准对不上工况”的坑。

别只看强度标号，流动度与膨胀率才是现场翻车的元凶

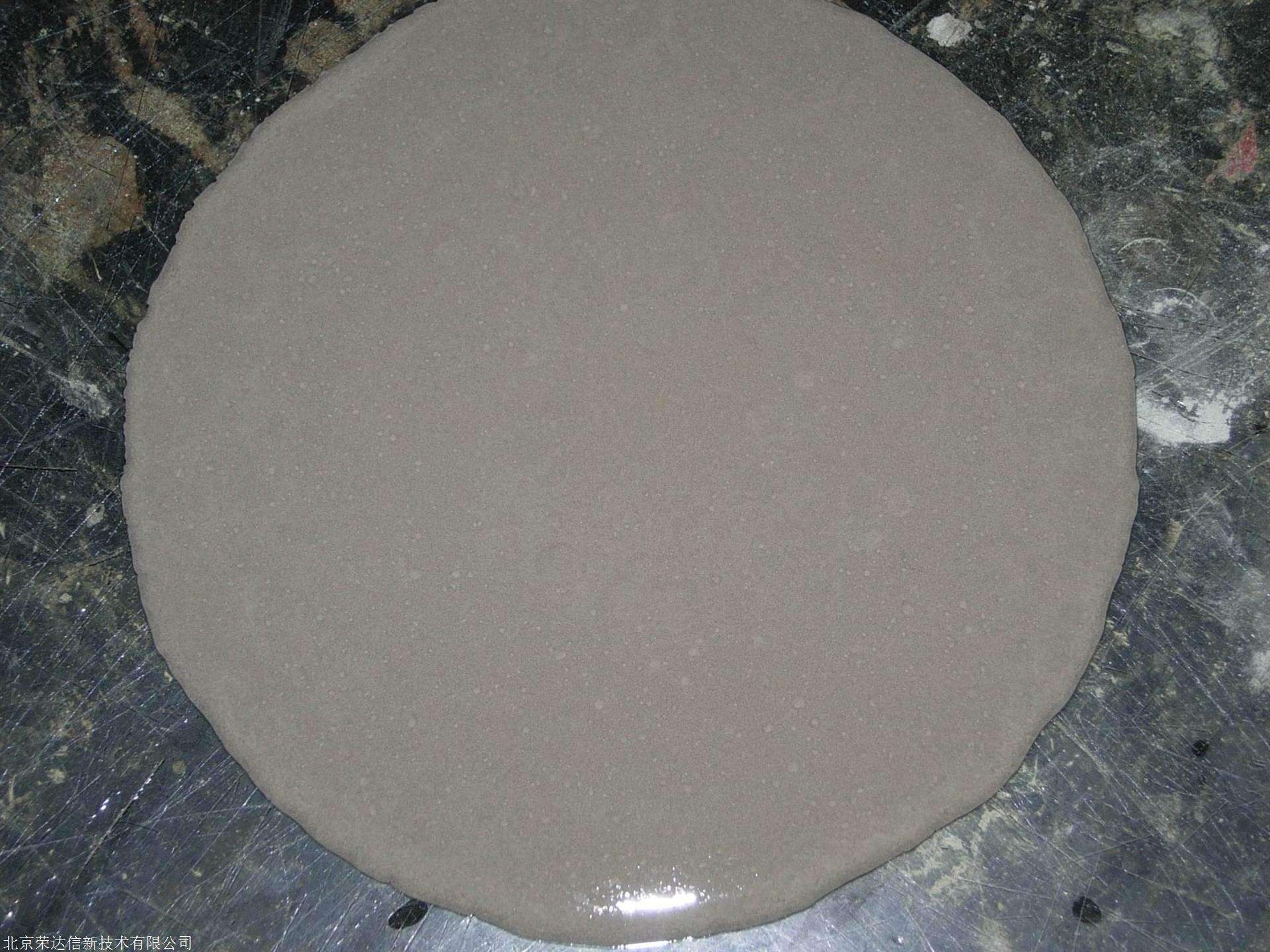

很多工程师选灌浆料时，只盯着抗压强度（比如C60、C80），但在实际支模浇筑中，流动性不足导致漏振、膨胀率失控造成开裂，远比强度不够更常见。以某跨海大桥支座灌浆为例，我们按GB/T 50448-2015要求，初始流动度需≥290mm，30min后保留值≥260mm。实测某品牌C80灌浆料，初始流动度305mm，但30min后骤降到210mm，现场不得不调整配比。膨胀率同样关键，标准要求竖向自由膨胀率在0.02%~0.50%之间，但经验上看，冬季施工时膨胀率宜偏上限（0.3%~0.4%），以补偿低温收缩。

实际操作中，建议采购前先做现场模拟试验：用实际施工温度（比如夏季35℃或冬季5℃）搅拌，测流动度经时损失。如果30min损失超过30mm，说明保塑剂配方有问题，这类材料在长距离泵送或大体积浇筑时极易堵管。

套筒灌浆料标准：连接接头强度不是灌浆料的强度

装配式建筑中，很多人误以为套筒灌浆料的抗压强度就是接头强度，这是认知偏差。JG/T 408-2019规定灌浆料抗压强度≥85MPa（7d）和≥95MPa（28d），但接头性能的核心指标是JGJ 355-2015《钢筋套筒灌浆连接应用技术规程》中的“单向拉伸试验”：接头抗拉强度应不小于钢筋抗拉强度标准值，且破坏应断于钢筋而非接头。在某预制剪力墙项目验收时，我们遇到过灌浆料28d强度达标（98MPa），但接头拉伸试验中钢筋被拔出——原因是灌浆料与钢筋握裹力不足，与标准无关，而是材料本身的竖向膨胀率偏大导致微裂缝。

经验上来说，套筒灌浆料的标准验收必须“双控”：既要看材料本身的强度与流动度（JG/T 408），更要看接头试件的力学性能（JGJ 355）。采购时务必要求厂家提供同批次接头型式检验报告，而非仅出厂合格证。

高温与低温施工：标准里的温度范围，实际要打折扣

GB/T 50448-2015规定施工温度宜为5℃~35℃，但实际工地往往突破这个范围。2022年某电厂设备基础灌浆，7月中午地表温度42℃，我们按标准选用了高温型灌浆料（厂家承诺40℃可施工），但现场实测拌合物温度达38℃，流动度损失加快，30min内从280mm降到190mm。最终采用冰水拌合、缩短浇筑间隔、覆盖湿布养护，才保住强度。低温环境下，比如-5℃时，标准要求采取保温措施，但多数工地只是加盖棉被——实际上，灌浆料水化热在低温下释放慢，前3天强度可能不足设计值的30%。

我的做法是：冬季施工时，将养护水温加热至20℃~30℃拌合，浇筑后立即覆盖电热毯+保温棉，保持前24h环境温度不低于10℃。这不是标准强制要求，但实测数据表明，这样做7d强度可提升15%~20%。

验收标准里的“隐蔽工程”：试块与实体强度的差距

标准规定灌浆料强度验收以同条件养护试块为准，但现场试块与实体强度往往有偏差。在某设备基础灌浆中，同条件试块28d强度82MPa，但后期取芯检测实体强度仅71MPa，相差13%。原因在于试块尺寸小（40mm×40mm×160mm），水化热散失快，而实体大体积灌浆层中心温度高，导致水化产物结构不同。此外，试块振捣方式也与现场不同——试块多用振动台，而现场人工插捣或机械振捣密度不均。

建议在重要工程（如大型设备基础、桥梁支座）中，除了留足试块，还应预埋测温线监测实体内部温度峰值，并预留取芯孔。如果实体强度低于试块10%以上，需复核养护条件或材料配比，而不是直接判定不合格。这虽然超出标准要求，但能避免后期返工。

别被“高强”二字迷惑：不同标准对应不同工况

市面上标称“C100灌浆料”的产品，可能执行的是企业标准而非国标。GB/T 50448-2015中最高强度等级为C100，但要求28d抗压强度≥100MPa且流动度≥260mm。实际检测中，部分企业标准允许流动度放宽到240mm，或只测7d强度。在某地铁轨道板灌浆项目中，我们按国标验收，发现某品牌C100产品28d强度仅92MPa，厂家解释其执行企标——最终更换材料。

判断标准是否适用，最简单的办法是看检验报告中的“执行标准编号”和“判定依据”。如果报告里只写“满足设计要求”而不写具体国标号，大概率是企标。对于结构承重部位（如柱脚、梁底），必须要求GB/T 50448；对于非承重填充（如孔洞封堵），可适当放宽。采购前建议让厂家提供第三方检测报告，重点关注流动度经时损失和膨胀率数据，而非仅看强度值。
