桥梁伸缩缝浇筑完成后，4小时内必须开放交通，这是抢修工程最头疼的难题。选桥梁伸缩缝快干水泥，核心要看1小时抗压强度能否稳定达到30MPa以上，以及2小时粘结强度能不能超过2.5MPa。下面我结合几个实际抢修项目，把材料选型、施工控制和常见误区说清楚。

快干水泥的核心指标：1小时强度怎么才算达标

很多同行拿来的产品说明书写“1小时强度40MPa”，但现场实测往往只有20MPa出头。2023年我们在G15沈海高速某桥梁伸缩缝抢修中，用三组不同厂家的快干水泥做平行对比，发现真正能稳定达到1小时30MPa以上的产品，其水灰比必须控制在0.28-0.32之间，且骨料最大粒径不能超过5mm。

实际操作中，试块养护条件也很关键。现场取样后，试模要立即覆盖湿布，放在20℃±2℃的环境中。如果环境温度低于5℃，1小时强度会直接腰斩。某北方项目在11月施工，没有用温水拌和，结果1小时强度只有14MPa，最后被迫封闭交通多等了6小时。

根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》中关于快硬型材料的要求，1小时抗压强度不低于20MPa是底线，但桥梁伸缩缝这种动荷载部位，我建议按30MPa控制。低于这个值，螺栓锚固区在通车后3个月内大概率出现松动。

为什么普通快干水泥在伸缩缝上容易开裂

2024年杭州某跨江大桥的伸缩缝维修，用了某品牌快干水泥，第二天就出现了0.3mm的收缩裂缝。问题出在材料本身的膨胀率补偿设计上。桥梁伸缩缝的约束条件比地面修补苛刻得多，两侧混凝土是已经收缩完成的老混凝土，新浇快干水泥如果只靠硫铝酸盐水泥的微膨胀，根本抵消不了早期水化热带来的温差收缩。

经验上来说，必须选择复合膨胀体系的材料，即在硫铝酸盐水泥基础上复配塑性膨胀剂和钙矾石生成剂。我们在实验室用40mm×40mm×160mm试件做过约束膨胀率测试，合格的快干水泥在24小时内的限制膨胀率应在0.02%-0.05%之间。低于0.02%容易收缩开裂，高于0.05%则可能导致界面脱空。

另外，浇筑后2小时内的保湿养护比后期洒水更重要。用塑料薄膜覆盖比直接洒水效果好，因为快干水泥早期水化速度快，失水会导致表面起皮。某项目工人图省事，浇筑后只洒了两次水，结果表面0.5cm深度全部粉化，最后凿掉重做。

现场施工最容易忽略的三个细节

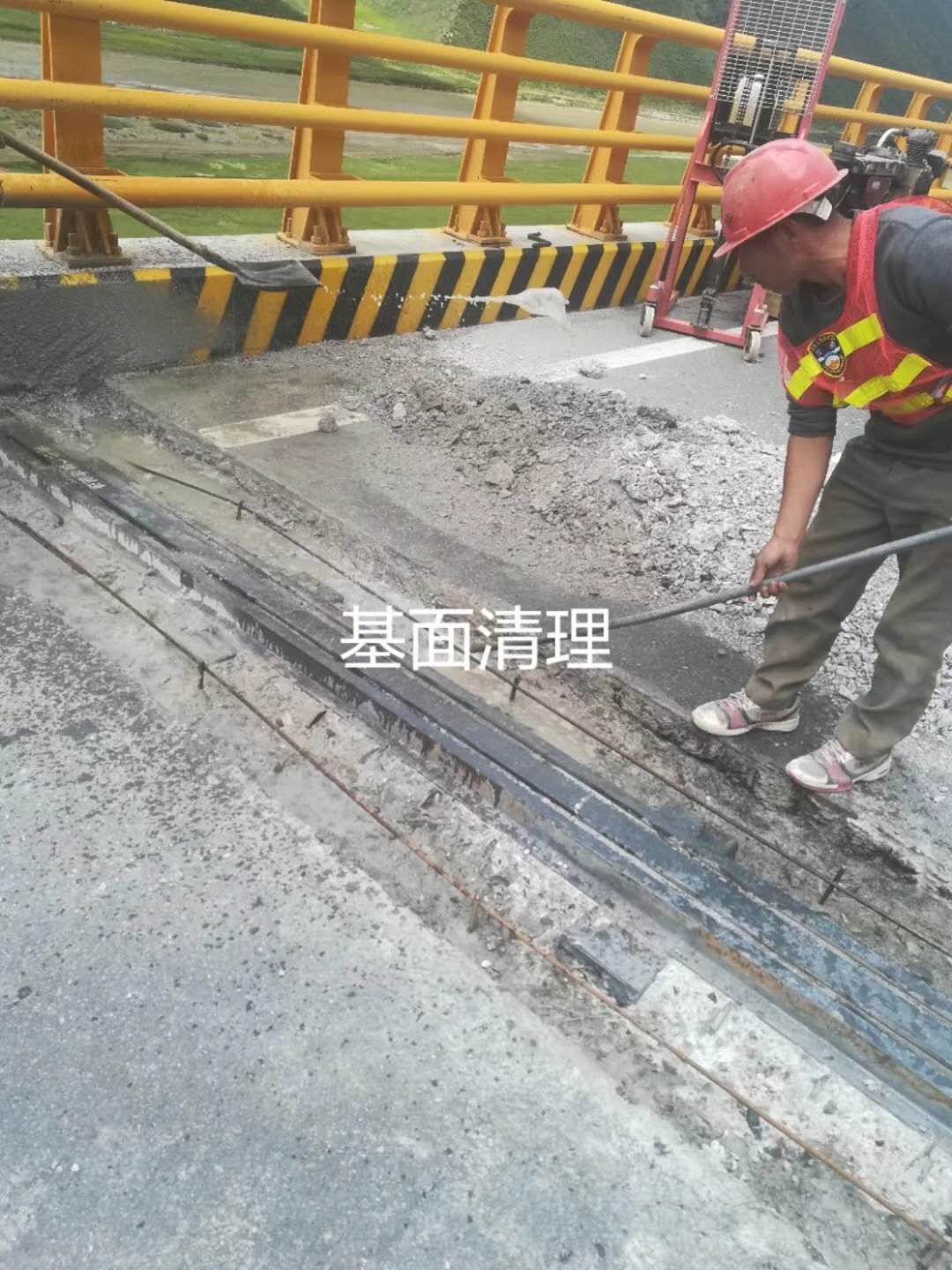

第一个细节是基面处理。很多人以为快干水泥粘结力强，基面润湿就行。实际上，旧混凝土界面必须用高压水枪冲洗到露出新鲜骨料，且饱和面干状态是最优的。如果基面有明水，水灰比会被局部改变，导致界面强度下降。我们在实验室做过对比，饱和面干基面的粘结强度比明水基面高35%。

第二个细节是搅拌时间。快干水泥的初凝时间通常只有15-25分钟，但搅拌时间不能因此缩短。用强制式搅拌机搅拌时间不得少于3分钟，人工搅拌至少5分钟，否则材料中的外加剂分散不均匀，会出现局部缓凝或速凝。某项目工人为了赶时间，搅拌了2分钟就浇筑，结果伸缩缝一端已经硬化了，另一端还是浆体。

第三个细节是浇筑后的早期荷载控制。即使1小时强度达到了30MPa，也不意味着可以立即上重型车辆。根据我们收集的12个桥梁项目的跟踪数据，建议4小时后方可通行小型车辆，24小时后方可通行重载卡车。这个时间点比产品说明书通常建议的“2小时开放交通”保守，但能有效避免锚固区疲劳损伤。

不同温度条件下的材料选择策略

夏季施工（30℃以上）和冬季施工（5℃以下）对快干水泥的要求完全不同。夏季高温会加速水化反应，导致工作性丧失过快，此时应选用缓凝型快干水泥，初凝时间控制在30-40分钟，同时用冰水拌和降低入模温度。2022年南京某项目在35℃高温下施工，用了普通型快干水泥，结果10分钟就失去流动性，最后只能报废重做。

冬季低温（0-5℃）施工时，普通快干水泥的水化反应几乎停止。必须使用防冻型快干水泥，并配合温水拌和（水温40-50℃）。2025年1月我们在哈尔滨某桥梁抢修中，采用防冻型材料加温水拌和，入模温度保持在15℃以上，最终1小时强度达到28MPa，虽然比标准温度下低，但满足临时开放交通的要求。

另外要注意，快干水泥不能与普通硅酸盐水泥混合使用。两种水泥的矿物组成不同，混合后会产生异常凝结，强度可能下降50%以上。现场如果材料不够，宁可停工等料，也不要混用。

实际案例：某跨线桥伸缩缝抢修的全过程复盘

2024年11月，某城市快速路跨线桥的伸缩缝锚固区混凝土碎裂，需要半幅封闭抢修。当时气温8℃，湿度65%，要求48小时内完成从凿除到开放交通的全部工作。我们选用的快干水泥，在实验室条件下1小时强度32MPa，2小时粘结强度2.8MPa，24小时抗折强度8.5MPa。

施工流程上，先用切割机切除损坏区域，凿除深度8cm，露出完整钢筋。基面用高压水枪冲洗后，用热风机吹至饱和面干状态。搅拌时用40℃温水，水灰比0.30，强制搅拌4分钟。浇筑时采用自流平方式，辅以轻微振捣，表面抹平后立即覆盖塑料薄膜。2小时后揭开薄膜检查，表面无裂缝，随即进行保湿养护。

通车后第7天，我们用回弹仪检测了5个点，平均强度42MPa。3个月后回访，伸缩缝工作正常，无渗水、无开裂、无螺栓松动。这个项目证明，只要材料选对、细节做到位，快干水泥完全能满足桥梁伸缩缝的抢修要求。
