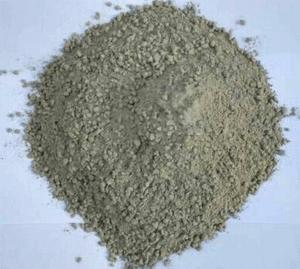

搜索“高强灌浆料强度等级”的工程师或采购，最需要的是在GB/T 50448-2015标准框架下，快速确定不同施工场景该选哪个等级，以及现场如何验收。本文将直接对照四类强度等级的技术参数，并补充设计选型和施工中的实际经验数据。

标准里的四类强度等级到底怎么区分

根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，水泥基灌浆材料按抗压强度分为四类：Ⅰ类、Ⅱ类、Ⅲ类和Ⅳ类。原文中“一种、二种”的说法不规范，实际对应的是这四类。需要特别说明的是，标准中规定的是28天抗压强度，而不是原文中混乱的“20天、3天、40天”等错误表述。

Ⅰ类灌浆材料28天抗压强度≥60MPa，流动度初始值≥380mm，30分钟保留值≥340mm，适用于设备基础二次灌浆、地脚螺栓锚固等大流动度工况。Ⅱ类28天强度≥60MPa，流动度初始值≥310mm，30分钟保留值≥280mm，常用于钢结构柱脚灌浆。Ⅲ类28天强度≥40MPa，流动度初始值≥270mm，30分钟保留值≥240mm，多用于混凝土结构加固。Ⅳ类28天强度≥30MPa，流动度初始值≥240mm，30分钟保留值≥210mm，适用于普通孔道灌浆或修补。

抗压强度指标不能只看28天

很多施工队只盯着28天强度验收，但实际工程中1天和3天的早期强度往往更关键。以某风电基础灌浆为例，设计要求1天强度≥30MPa才能进行下一道工序。GB/T 50448-2015虽然未强制规定早期强度，但《风电基础灌浆材料》行业标准明确要求1天强度≥20MPa、3天强度≥40MPa。

经验上来说，高强灌浆料在标准养护条件下（20±2℃），1天强度可达28天强度的40%-50%，3天可达70%-80%。冬季施工如果温度低于5℃，早期强度会大幅衰减，此时必须采用低温型灌浆料或加热养护措施。以某桥梁支座灌浆为例，冬季施工时我们实测1天强度只有设计值的35%，后来改用温水搅拌并覆盖保温被才达标。

流动度指标比强度更容易出问题

流动度是判断灌浆料施工性能的核心参数，但现场经常被忽视。标准中Ⅰ类灌浆料初始流动度≥380mm，这个数值对应的是自流平施工的临界值。实际施工中，如果流动度低于350mm，灌浆料很难在狭窄空间内完全填充，容易产生空洞。

以某设备基础二次灌浆工程为例，设计厚度80mm，但现场实测流动度只有320mm，结果拆模后发现设备底板下方有大量气泡孔。后来调整水料比（严格按厂家推荐值，不得随意加水），流动度恢复到390mm，灌浆密实度明显改善。这里要特别提醒：流动度测试必须按GB/T 50448附录A的方法，使用截锥圆模，而不是随便拿个杯子倒。

垂直膨胀率是防止收缩的关键

原文提到的“垂直膨胀率≥0.02”是正确的，但需要补充说明：这个指标是为了补偿灌浆料在硬化过程中的塑性收缩。如果膨胀率不足，灌浆层与基材之间会产生缝隙，影响荷载传递。以某钢结构柱脚灌浆为例，实测膨胀率只有0.015%，结果28天后检查发现柱脚板下缘有0.3mm的间隙，最终只能采用压力注胶修补。

实际操作中，膨胀率的控制与温度密切相关。夏季高温时膨胀反应加速，可能导致早期膨胀过大而后期收缩；冬季低温时膨胀反应滞后，需延长养护时间。标准规定膨胀率应在24小时内完成测量，但经验上建议在终凝后6小时和24小时各测一次，取较大值作为验收依据。

现场验收必须做的三项检测

很多工地只送检试块测强度，忽略了流动度和膨胀率。按照GB/T 50448-2015要求，每批灌浆料进场时都应检测初始流动度、30分钟流动度保留值和垂直膨胀率。以某大型设备基础灌浆为例，我们要求每车料（约5吨）取样一次，流动度不合格的立即退货。

强度试块应在现场成型，而不是在实验室做。试块尺寸采用40mm×40mm×160mm棱柱体，养护条件与灌浆层相同。以某桥梁加固工程为例，现场试块强度达到62MPa，而同批送实验室的标准养护试块强度为68MPa，相差约10%，这说明现场养护条件对强度有直接影响。验收时必须以现场试块强度为准，不能只看厂家提供的型式检验报告。
