搜索“管片裂纹修补浆料”，您大概率是盾构隧道施工现场的工程师或施工队长，正面临管片拼装后出现裂缝的紧急情况。您需要的不是通用理论，而是一份能直接指导选材、配比和施工，且能通过监理验收的实操方案。本文基于15年现场经验，提供从裂缝成因分析到修补浆料选型、施工控制及验收标准的完整技术闭环。

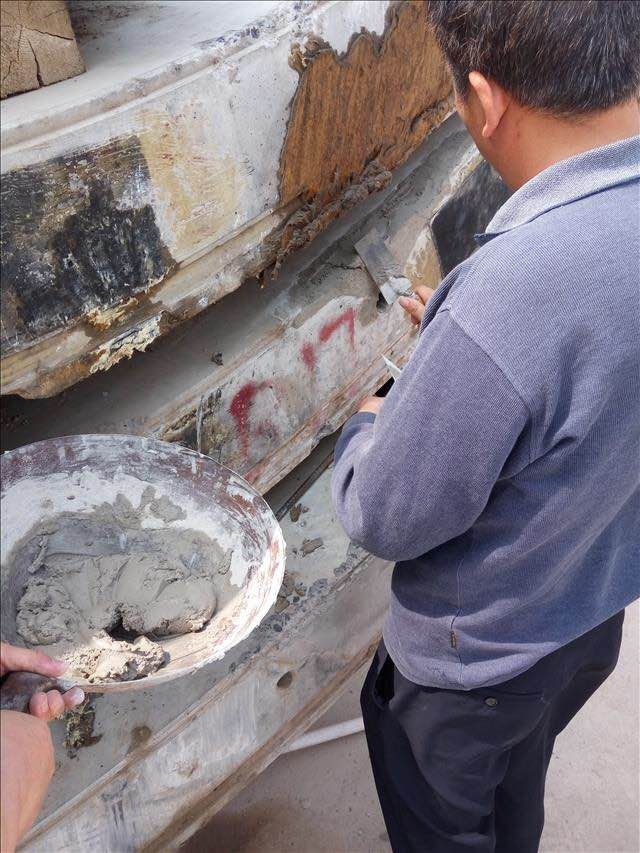

先判裂缝类型，再选修补浆料

很多同行一上来就问“哪种浆料最好”，这其实是误区。管片裂缝按成因分三类，修补材料完全不同。第一类是干缩裂缝，多出现在管片脱模后或拼装初期，宽度通常小于0.2mm，深度浅。这类裂缝用表面封闭型环氧树脂浆料就行，黏度控制在200-400 mPa·s，能渗透进微细缝里。第二类是拼装应力裂缝，常见于管片边角或手孔周围，宽度0.2-0.5mm，有一定深度。这类必须用低黏度、高渗透性的改性环氧灌浆料，28天粘结强度要大于2.5MPa。第三类是结构受力裂缝，宽度超过0.5mm甚至贯穿，这已经不是修补浆料能解决的了，必须上报设计院做结构加固方案。经验上来说，现场70%的裂缝属于前两类，选对浆料类型能省一半工期。

修补浆料的“施工窗口”比强度参数更关键

在某个城市地铁项目中，我们遇到过修补后三天就开裂的案例。问题出在施工温度上。管片修补浆料大多属于环氧体系，固化反应对温度敏感。温度低于5℃时，固化反应几乎停滞，即使勉强固化，后期强度也达不到设计值的60%。温度高于35℃时，浆料会快速固化，来不及渗透进裂缝深处，只在表面形成一层膜。实际操作中，我们要求现场环境温度必须稳定在10-30℃之间，湿度低于75%。修补前用红外测温仪测管片表面温度，温差不超过3℃才允许施工。养护时间也不是固定的，25℃下养护24小时可以开放，10℃下就得延长到48小时。这些细节在材料说明书上很少写，但决定了修补质量。

灌浆压力与注浆量的配合，是修补成败的分水岭

很多施工队用高压注浆机直接往裂缝里打，结果裂缝没修好，反而把管片崩裂了。管片是C50高强混凝土，弹性模量高，脆性大。灌浆压力必须控制在0.3-0.5MPa之间，对于宽度0.2mm以下的微裂缝，压力降到0.2MPa。我们在一处越江隧道项目中做过对比试验：压力超过0.6MPa时，裂缝两侧的混凝土出现新的微裂纹，修补后反而增加了渗水通道。注浆量也要算，不能无限制往里灌。经验公式是：注浆量（升）=裂缝长度（米）×裂缝宽度（毫米）×0.8。这个系数考虑了浆料在裂缝内的填充率和损耗，实际施工时按这个量打，基本不会出现浆料溢出或浪费的情况。

修补后的养护与验收，必须模拟实际工况

修补完不等于工作结束。管片是处在复杂地质环境中的，修补浆料要能承受地下水的长期浸泡和地层应力的反复作用。我们通常做三组试块，一组标准养护，一组浸水养护，一组做干湿循环。浸水养护的试块7天强度如果低于标准养护的85%，说明浆料耐水性不合格，不能用于水下隧道。验收时除了常规的敲击听音和取芯检测，我建议加一道“渗水压力测试”。在修补区域安装一个微型水压计，施加0.1MPa的水压，保持30分钟，观察是否有渗漏。这个测试能直接反映修补浆料与管片基体的粘结密封效果，比单纯看强度数据更靠谱。某城市综合管廊项目就是靠这道测试，提前发现了三处修补不密实的点位，避免了后期返工。

选材时别只看国标，要关注“服役期匹配”

GB/T 50448-2015《水泥基灌浆材料应用技术规范》确实规定了基本性能，但管片修补有特殊性。管片混凝土的龄期、含水率、表面状态都会影响修补效果。新管片（龄期小于28天）内部还在收缩，修补浆料的弹性模量必须与混凝土接近，否则收缩应力会把修补层拉裂。老管片（龄期超过1年）表面碳化层厚，修补前必须用角磨机打磨掉至少2mm，露出新鲜混凝土面，否则浆料粘不牢。这些匹配性要求，国标里不会写那么细，但现场出了问题，监理查的就是这些细节。我建议选材时，要求厂家提供同条件养护试块的“龄期-强度”曲线，而不是只给一个28天标准值。这样你就能根据现场管片的实际龄期，倒推出修补浆料需要达到的早期强度，确保施工节奏可控。
