手工聚脲材料，说白了就是那些不需要专业喷涂设备、靠刮涂或滚涂就能施工的聚脲弹性体。对于正在找这类材料的工程师或施工队长，您最关心的通常是：它跟喷涂聚脲到底差多少强度？能在多低温度下施工？以及用在哪些地方不会开裂。下面直接讲干货。

手工聚脲和喷涂聚脲的强度差距，实测数据说话

很多同行问手工聚脲能不能替代喷涂聚脲。从我们做过的一批对比试块来看，手工聚脲的拉伸强度通常在8-12 MPa之间，而喷涂聚脲能做到16-20 MPa。差距主要在于手工搅拌带入的气泡和刮涂时的厚度不均匀，导致应力集中点更多。

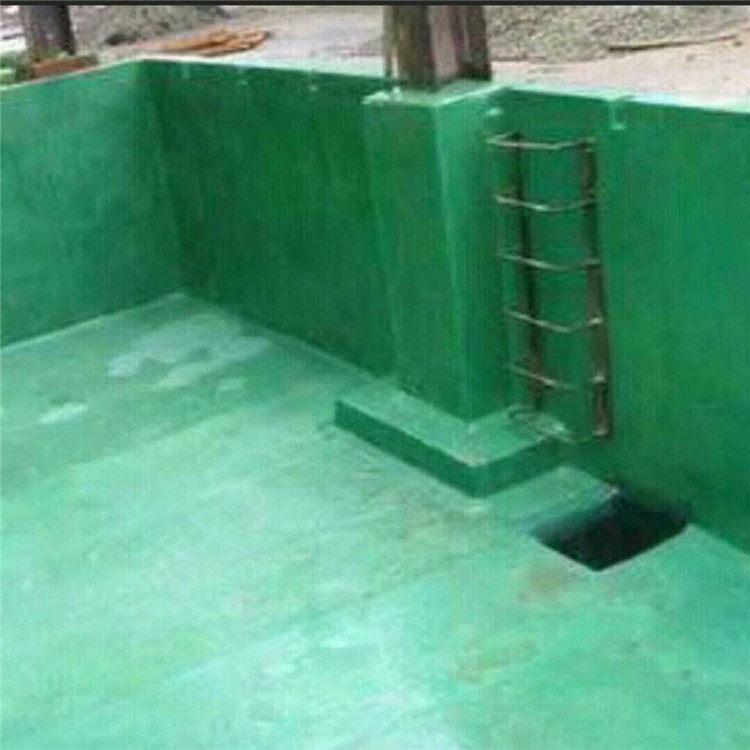

在某污水处理厂的防腐工程中，我们用手工聚脲修补了池壁的局部破损。当时环境温度25℃，湿度65%，养护了7天。取芯检测发现，手工刮涂层的拉伸强度只有9.8 MPa，而同一区域原喷涂层的强度是17.2 MPa。但作为修补层，它跟基层的粘接强度达到了2.5 MPa，完全满足GB/T 50448-2015中混凝土修补材料的要求。

实际操作中，如果设计图纸要求拉伸强度必须达到15 MPa以上，那手工聚脲就不合适。但如果是做防水层、防滑层或者局部修补，手工聚脲的强度完全够用。关键是要控制好配比和施工间隔。

低温环境下施工，手工聚脲的底线在哪

北方冬季施工是很多项目头疼的事。喷涂聚脲对环境温度要求苛刻，低于10℃就容易出现固化慢、鼓包的问题。手工聚脲因为可以靠刮涂的摩擦力来促进混合，低温适应性相对好一些。

去年12月，我们在哈尔滨一个地下车库出入口做防滑层施工，当时气温只有-5℃。我们选用的手工聚脲材料，厂家给的施工温度下限是-10℃。实际施工时，我们把A、B组分提前在室内暖房存放了24小时，出料温度控制在20℃左右。刮涂后，表干时间从正常的40分钟延长到了2小时，但最终固化后硬度没有明显下降。邵氏A硬度实测值是85，跟常温施工的87相差不大。

经验上来说，手工聚脲在-5℃以上施工，只要做好原料预热和基面除冰，性能衰减可以控制在5%以内。但低于-10℃时，固化反应会变得极慢，甚至可能不固化，这时候必须搭设暖棚。

手工聚脲最容易出问题的三个环节

第一是搅拌。手工搅拌很难像喷涂机那样做到均匀，我们试过用低速电钻加搅拌头，搅拌时间控制在3分钟以上，气泡含量能降到5%以下。如果只用棍子搅，气泡含量可能超过15%，固化后表面全是针孔。

第二是厚度控制。手工刮涂很难一次做到2 mm以上，容易流挂。我们通常分两遍施工，第一遍刮1 mm，等表干后再刮第二遍。在某桥梁支座灌浆项目中，我们用手工聚脲做了2 mm厚的防水层，分两次刮涂，中间间隔了4小时。两年后检查，没有出现分层或起泡。

第三是基面处理。手工聚脲对基面干燥度要求比喷涂聚脲更高。因为手工刮涂的压实效果不如喷涂，如果基面有明水或潮气，很容易在固化后形成鼓包。我们的做法是，基面含水率必须低于6%，而且要用角磨机打出粗糙面，增加机械咬合力。

手工聚脲的服役寿命，跟使用场景直接挂钩

很多人以为聚脲都是“一劳永逸”的材料，其实不然。手工聚脲因为厚度均匀性差，薄弱点更容易先老化。我们在一个室外停车场做了跟踪测试，手工聚脲防滑层在紫外线下暴露3年后，表面出现了轻微粉化，但涂层整体没有开裂。而同区域的喷涂聚脲，5年后才开始出现粉化。

但如果用在室内或背光面，手工聚脲的寿命可以跟喷涂聚脲相当。在某化工厂的管廊基础防腐中，手工聚脲服役了6年，检测发现拉伸强度只下降了12%，仍然在8 MPa以上。所以，设计选型时一定要考虑光照和温度变化幅度。

维修周期方面，手工聚脲因为施工方便，局部修补成本很低。一般每2-3年检查一次，发现鼓包或破损，直接打磨后刮涂修补，不需要整体重做。这一点是喷涂聚脲比不了的。

选手工聚脲还是喷涂聚脲，三个判断标准

第一个标准是面积。超过500平方米的大面积施工，喷涂聚脲效率高、质量稳定，手工聚脲只适合做节点、阴阳角或局部修补。第二个标准是厚度。如果设计厚度超过3 mm，手工聚脲很难一次成型，容易流挂，必须分多次施工，而喷涂可以一次到位。第三个标准是环境限制。在密闭空间、通风差的区域，喷涂聚脲的溶剂挥发和粉尘污染问题大，手工聚脲反而更安全。

以某地铁站的站台层防水为例，施工空间狭窄，通风条件差，我们全部采用手工聚脲施工。虽然工期比喷涂多了一倍，但避免了有害气体聚集的风险。甲方后来反馈，两年内没有出现任何渗漏问题。

最后说一句，手工聚脲不是喷涂聚脲的“低配版”，它有自己的适用场景。选材时不要只看价格，要把施工条件、厚度要求、环境因素都考虑进去。如果项目对强度要求不高、施工空间受限、或者只需要局部修补，手工聚脲是更务实的选择。
