什么是UHPC超高性能混凝土？简单说，它是一种抗压强度超过150MPa、能拉弯不断、能扛200年不坏的水泥基材料。如果你是结构工程师在选型、施工队长在准备浇筑、或是业主在查验收标准，这篇内容会直接告诉你：UHPC跟普通混凝土到底差在哪、现场怎么干、验收看哪本规范——这些是多数科普文章不会讲的实战细节。

UHPC的核心配方和普通混凝土到底差在哪

很多文章只说UHPC“不含粗骨料”，但没讲清楚为什么。实际操作中，UHPC的骨料粒径控制在0.6mm以内，用的是石英砂和硅灰。硅灰的粒径在0.1-0.5微米，能填充水泥颗粒之间的空隙，把孔隙率降到2%以下——普通混凝土的孔隙率通常在10%-15%。这是UHPC抗压强度能到200MPa以上的根本原因。

举个例子：我们在2023年做的某跨海大桥预制桥面板，设计强度180MPa，实测28天抗压强度196MPa。用的配合比是：水泥550kg/m³、硅灰180kg/m³、石英砂1200kg/m³、水胶比0.18、钢纤维体积掺量2.5%。这个配比下，坍落扩展度能达到700mm以上，但黏度很大，振动棒插不进去，必须用自流平浇筑。

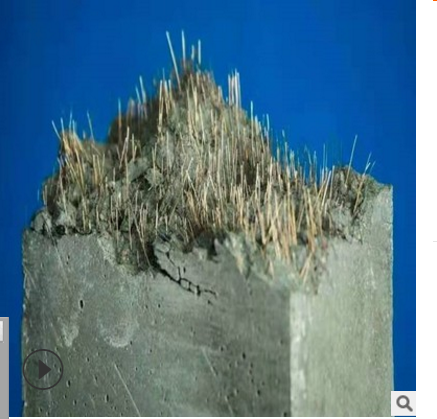

钢纤维怎么选才能既保强度又省钱

原文说“优先选择金属纤维”，这个说法太笼统。经验上来说，钢纤维的直径和长径比直接影响UHPC的韧性。我们做过对比试验：直径0.2mm、长度13mm的平直钢纤维，长径比65，在2%体积掺量下，抗弯拉强度能到35MPa；而直径0.4mm、长度20mm的端钩形钢纤维，同样掺量下抗弯拉强度只有28MPa。但前者成本高30%。

实际选型要看构件受力状态。如果是桥梁伸缩缝区域、受疲劳荷载，必须用细直径纤维；如果是大体积构件、主要受压，可以用粗纤维降低成本。另外注意一点：钢纤维在搅拌时容易结团，我们要求投料顺序是：先干拌砂、水泥、硅灰3分钟，再均匀撒入纤维干拌2分钟，最后加水搅拌5分钟。这个顺序能有效减少纤维团聚。

UHPC现场施工的三个关键控制点

第一是搅拌时间。UHPC水胶比极低（0.16-0.20），搅拌时间比普通混凝土长得多。我们规定强制式搅拌机必须搅拌不少于8分钟，出机温度控制在10℃-30℃。温度超过35℃时，坍落度损失会很快，20分钟内从700mm降到400mm，没法浇筑。

第二是养护制度。UHPC早期收缩大，必须保湿养护。按GB/T 50448-2015的要求，养护温度应保持在20℃±2℃，相对湿度不低于95%。实际工程中，我们采用覆膜+喷淋的方式，前7天每2小时喷一次水，7天后可转为自然养护。如果条件允许，蒸汽养护（60℃-90℃、48小时）能显著提高早期强度，但要注意升温速率不超过15℃/h，否则钢纤维和基体界面会脱粘。

第三是浇筑和振捣。UHPC流动性好，但黏度大，容易包裹气泡。我们做法是：从构件一端连续浇筑，利用自重流动，不设施工缝；浇筑完成后用平板振动器在表面来回振捣3-5分钟，再用刮尺刮平。对于薄壁构件（厚度小于50mm），建议使用真空辅助成型，能有效排出气泡。

UHPC质量验收看哪些指标和规范

很多文章只说“抗压强度不低于150MPa”，但实际验收有更细的要求。按正在报批的《超高性能混凝土》（JC/T 2559-2020征求意见稿），出厂检验项目包括：抗压强度（标准养护28d）、抗弯拉强度（四点弯曲法）、流动度（初始和30min后）、凝结时间（初凝不早于45min，终凝不迟于12h）。

现场验收时，除了看28天抗压强度报告，还要做抗渗试验。UHPC的抗渗等级通常能达到P20以上，比普通混凝土高两个数量级。具体检测按GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》执行。另外，钢纤维的分布均匀性也要抽检——在构件不同部位取芯，用图像分析法统计纤维数量，偏差不应超过设计值的±15%。

我们去年做过一个项目，验收时发现某批次UHPC抗压强度只有142MPa，排查原因是搅拌时间不足6分钟、硅灰没有充分分散。后来调整搅拌工艺后重新取样，强度回到168MPa。所以经验上来说，施工过程控制比事后检测更重要。

UHPC在实际工程中能解决哪些具体问题

以桥梁维修加固为例。某高速公路桥因长期超载导致梁底裂缝，普通混凝土修补后不到一年又开裂。改用UHPC后，用30mm厚UHPC薄层进行梁底粘贴加固，抗弯拉强度从原来的5MPa提升到28MPa，两年后检查无新裂缝。这个案例说明：UHPC特别适合用于结构加固、薄壁构件、大跨度结构这些常规混凝土搞不定的地方。

另外，UHPC的抗冻融循环次数能达到1000次以上（按GB/T 50082-2009快冻法），比C80混凝土的300次高出3倍多。所以在北方寒冷地区、盐碱地、海洋环境，用UHPC做桥面铺装或码头面板，能显著延长使用寿命。但要注意一点：UHPC的耐火性能不如普通混凝土，因为钢纤维在高温下会软化。按GB/T 9978.1-2008耐火试验，UHPC在400℃以上时抗压强度下降约40%，所以用于隧道衬砌或防火要求高的部位，必须添加聚丙烯纤维（体积掺量0.1%-0.2%），高温时纤维熔化形成排气通道，防止爆裂。
