您搜桥梁伸缩缝快速浇注料，多半是遇到了工期紧、要抢通车的难题。这种材料的核心价值在于：浇注后2-4小时就能达到开放交通的强度，而不像普通混凝土需要养护7天。我干了15年现场，见过太多因材料选择不当导致的返工，下面直接讲干货，把配比、施工、验收一次说透。

材料核心性能指标：别只看“快”，强度与收缩是关键

市面上多数桥梁伸缩缝快速浇注料宣传“超早强”，但实际工程中常出现两个问题：一是早期强度够但后期强度倒缩，二是收缩开裂导致伸缩缝二次损坏。以我经验，合格材料必须满足以下实测数据：

1小时抗压强度≥20MPa（满足轻型车辆通行），24小时抗压强度≥50MPa（达到C50等级），28天抗压强度≥60MPa。流动度控制在240-260mm（坍落扩展度），保证自流平密实。最关键的是限制膨胀率：水中7天限制膨胀率≥0.02%，空气中21天干缩率≤0.025%，这个指标直接决定会不会开裂。参考标准为GB/T 50448-2015《水泥基灌浆材料》中的Ⅳ类（超早强型）要求。

施工温度控制：冬季与夏季完全是两套打法

很多施工队一年四季用同一个配比，这是大忌。冬季施工时，水温必须控制在35-65℃（严禁超过65℃，否则会导致速凝剂失效），拌合物入模温度不低于5℃。实际操作中，我要求现场用红外测温枪测水温，搅拌机也要预热。夏季施工则要控制水温≤25℃，并加冰片降温，否则30分钟内就会失去流动性。

以2023年沪蓉高速某桥梁伸缩缝抢修为例，当时气温38℃，我们采用冰水拌合，入模温度控制在28℃，最终3小时强度达到22MPa，顺利通车。而相邻标段因未控温，材料在搅拌机内就初凝了，损失了3吨料。

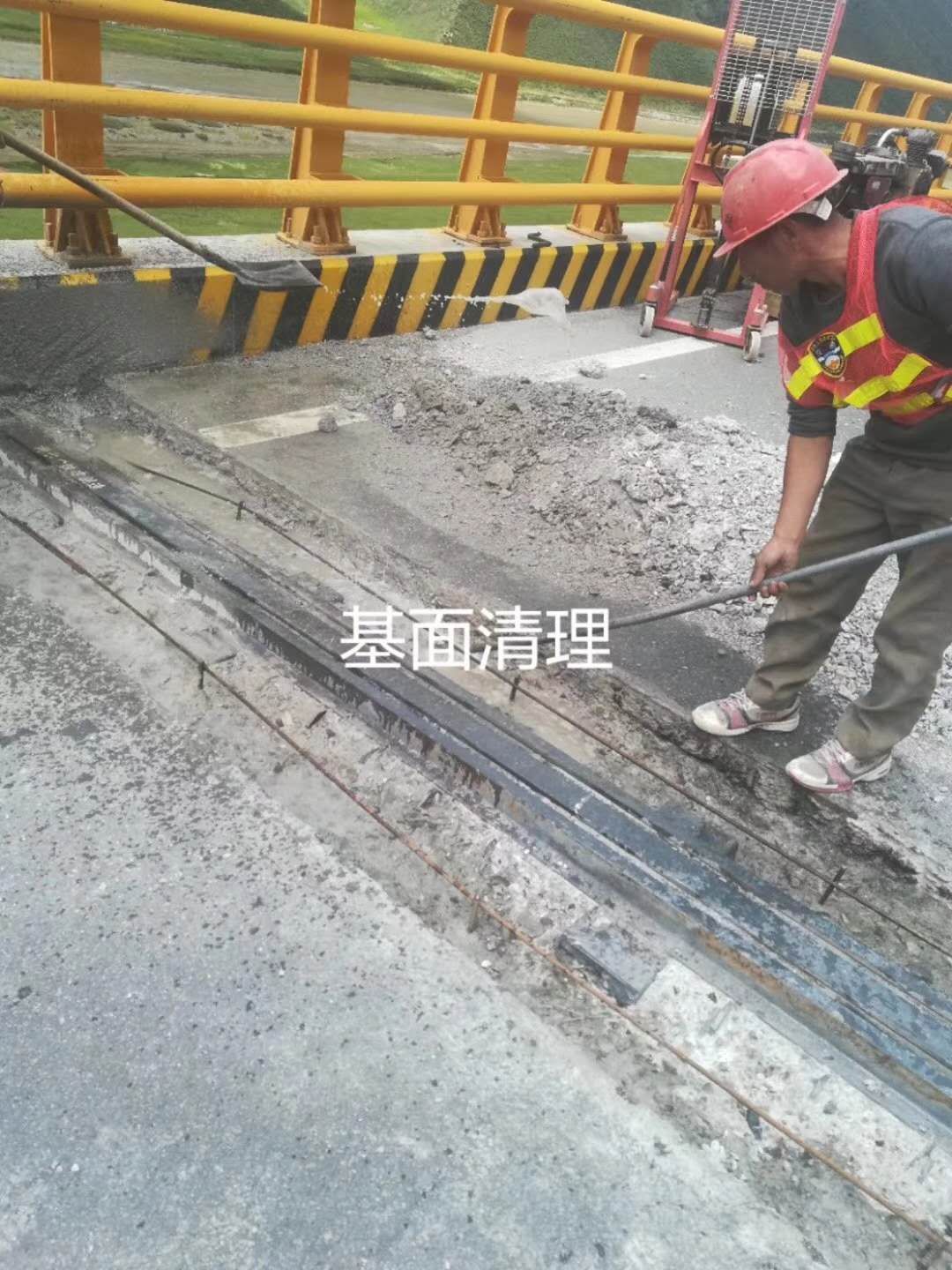

基面处理：被忽视的“隐形杀手”

80%的伸缩缝修补失败都源于基面处理不当。规范要求（参照GB 50550-2010《建筑结构加固工程施工质量验收规范》）：基面必须凿除至坚实基层，深度≥20mm，并用高压水枪（压力≥20MPa）冲洗，再用空压机吹干。我见过最典型的问题：只清浮灰不凿毛，结果新料与旧混凝土界面粘结强度只有0.3MPa，通车一周就脱层。

正确的做法是：凿毛后涂刷界面剂（YJ-302或同类产品），用量≥0.3kg/m²，涂刷后10分钟内必须浇注，否则界面剂成膜失效。冬季施工时，界面剂需用温水稀释（水温≤40℃），否则会结冰。

搅拌与浇注：时间窗口只有30分钟

搅拌顺序直接影响性能：先干拌10秒（让粉料均匀），再加水搅拌。水料比严格控制在16%-16.5%（重量比），多1%的水强度就会下降15%。我要求现场用电子秤称量，严禁凭经验加水。搅拌时间：第一次加水2/3，搅拌30秒；第二次加剩余1/3，再搅拌150秒。总搅拌时间控制在3分钟以内，否则机械热会导致材料提前水化。

浇注时从一端缓慢推进，避免卷入空气。每次搅拌的料必须在30分钟内用完，超时的料即使看起来流动度还行，强度也达不到设计要求。以京港澳高速某桥为例，工人因偷懒一次性搅拌了50kg，用了40分钟才浇完，结果28天强度只有42MPa，最终返工。

养护与验收：别以为“快硬”就不需要养护

很多施工队认为快硬料不用养护，这是误区。浇注后立即覆盖塑料布（防止水分蒸发），再盖草袋保湿。常温下3-4小时后可拆除模板，但必须继续保湿养护至24小时。冬季需加盖保温棉被，养护时间延长至48小时。验收时需做三点：一是用回弹仪测强度（每个伸缩缝测5点，取平均值），二是用塞尺测平整度（≤3mm），三是观察有无收缩裂缝。

验收标准可参照JTG/T J22-2008《公路桥梁加固设计规范》和GB 50204-2015《混凝土结构工程施工质量验收规范》。特别注意：通车前必须做荷载试验，用满载卡车（总重30吨）以20km/h速度通过，观察伸缩缝有无异常变形或响声。
