丙乳混凝土，即丙烯酸酯共聚乳液水泥混凝土，主要用于解决水工、桥梁及化工地坪的防渗与防腐难题。如果您正在为潮湿环境下的混凝土剥蚀或钢筋锈蚀寻找修复方案，丙乳混凝土是目前性价比最高的聚合物改性材料之一。

丙乳混凝土的核心优势到底在哪

很多同行把丙乳混凝土简单理解为“在混凝土里加点乳液”，这个理解不准确。我们在某水电站溢洪道修补项目中实测过，丙乳混凝土的粘结强度能达到2.8MPa以上，而普通砂浆修补的粘结强度通常只有0.5-1.0MPa。这个差距意味着在高速水流冲刷下，丙乳层不会像普通修补层那样整片脱落。

丙乳混凝土的抗氯离子渗透性能也很突出。按GB/T 50082-2009的快速氯离子迁移系数法测试，丙乳混凝土的氯离子扩散系数能控制在1.5×10⁻¹² m²/s以下，比同强度等级的普通混凝土低一个数量级。海边码头、除冰盐路面的维修，选这个材料是对的。

配合比设计不能照搬普通混凝土

丙乳混凝土的配合比与普通混凝土有本质区别。我们给某跨海大桥桥墩做防腐加固时，发现很多分包队直接按普通混凝土的砂率来配，结果坍落度损失太快，现场根本没法泵送。经验上来说，丙乳混凝土的砂率要比普通混凝土提高5%-8%，因为乳液本身有引气作用，骨料间的润滑需求更大。

另一个关键点是水灰比的控制。丙乳混凝土的总水灰比（包括乳液中的水）要严格控制在0.35-0.40之间。我们做过对比试验，当总水灰比超过0.42时，28天抗压强度会从C40降到C30以下，而且干缩率会增大30%以上。实际操作中，建议先按乳液固含量折算拌合水用量，再根据现场温度微调减水剂掺量。

施工工艺里藏着三个容易踩的坑

第一坑是基面处理。丙乳混凝土对基层的饱水状态有特殊要求。某污水处理厂池壁维修时，工人按普通混凝土的工艺洒水湿润，结果丙乳层大面积空鼓。后来我们改成：提前24小时浸水，施工前1小时用高压风吹至“面干饱和”状态——就是表面没有明水，但用手摸能感到潮气。这个状态下的粘结强度比干基面高出40%。

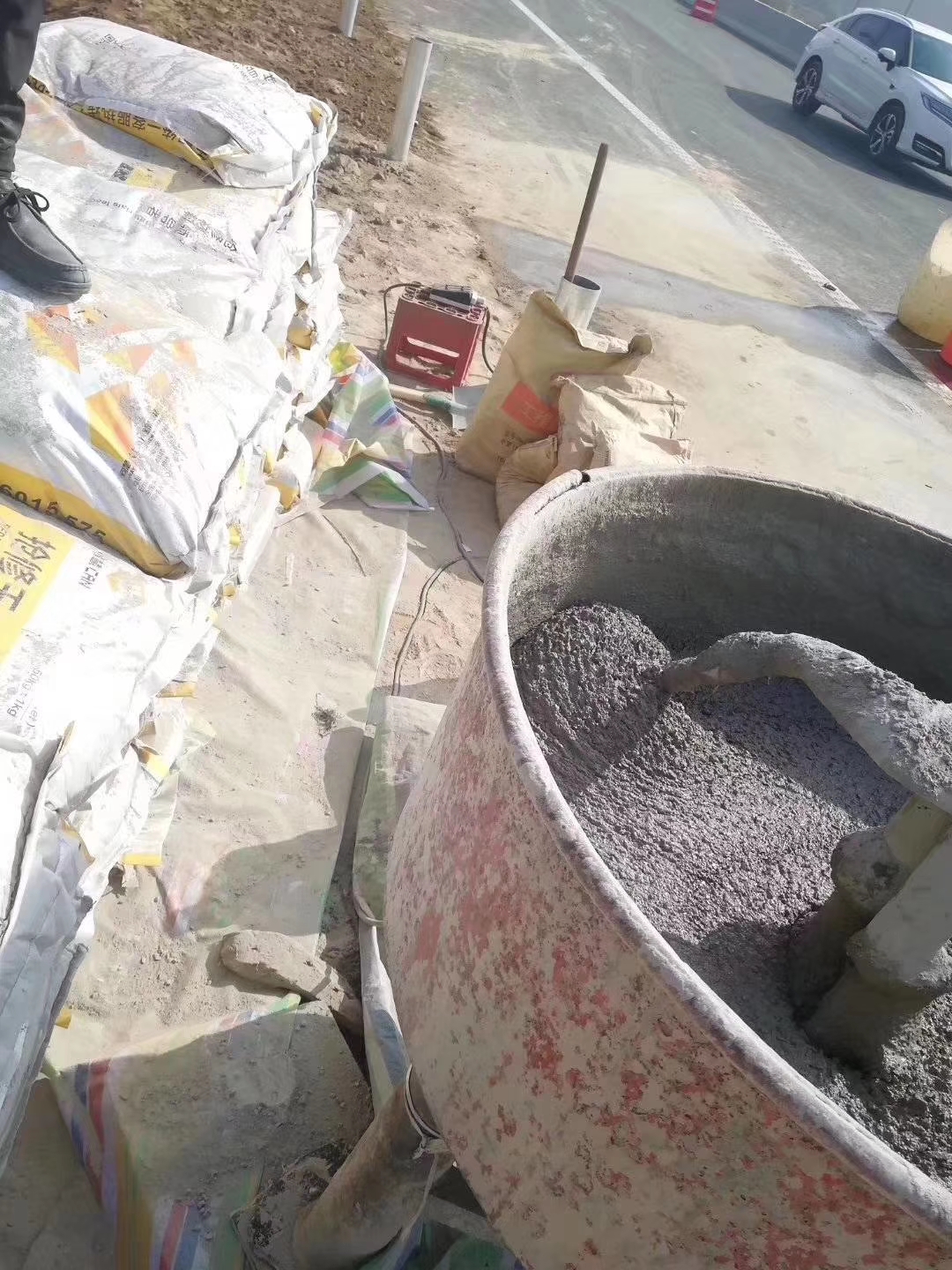

第二坑是搅拌顺序。丙乳混凝土必须先把乳液、水、减水剂混合均匀，再加入水泥和骨料。如果像拌普通混凝土那样先干拌水泥砂石再加水，乳液会破乳结团。我们在某水利枢纽的导流洞修补中，就因为搅拌站操作工按老习惯操作，报废了3立方混凝土。正确做法是：乳液+水+外加剂搅拌30秒，然后加入水泥砂石搅拌120秒以上。

第三坑是养护方式。丙乳混凝土是“湿养护+干养护”两段式。前7天必须覆盖湿麻袋养护，温度保持在15-25℃；7天后要转为自然干燥养护，让聚合物在水泥水化产物间形成连续的膜。如果一直泡在水里，聚合物膜无法充分成膜，抗渗性能会下降50%。某船闸工程就是因为养护期一直喷淋，结果28天抗渗等级从P12降到了P8。

哪些场景必须用丙乳混凝土

从15年现场经验来看，有四个场景是丙乳混凝土的强项：一是水工建筑的溢流面、消力池等抗冲磨部位；二是化工厂的酸碱腐蚀地坪；三是沿海地区桥梁的墩柱、盖梁防腐；四是地铁隧道的渗漏修补。但在高温（＞35℃）或低温（＜5℃）环境下，丙乳混凝土的施工窗口期很短，这时需要调整乳液掺量或改用其他材料。

关于耐久性，我们跟踪过一个2018年施工的码头面层项目，采用丙乳混凝土（设计强度C40，乳液掺量15%），服役6年后取芯检测，抗压强度还有C38，碳化深度仅2mm，而旁边普通混凝土的碳化深度已经达到8mm。这个数据说明，只要配合比和施工工艺到位，丙乳混凝土的长期性能是可靠的。

验收时重点盯这三个指标

按JGJ/T 98-2010《砌筑砂浆配合比设计规程》和实际工程经验，丙乳混凝土的现场验收要抓住三个关键：一是28天粘结强度，用拉拔仪测，必须大于2.0MPa；二是抗渗等级，按GB/T 50448-2015的方法测，至少要达到P10以上；三是干缩率，90天干缩值要控制在0.06%以内。如果施工单位拿不出这些检测数据，建议直接要求退场。

另外，丙乳混凝土的施工厚度要控制在20-50mm之间。太薄了（＜15mm）容易失水开裂，太厚了（＞60mm）聚合物膜无法均匀分布。我们遇到过某项目为了赶工期，一次抹了80mm厚，结果一个月后出现大量龟裂纹。正确的做法是分层施工，每层压实后间隔12小时再抹下一层。
