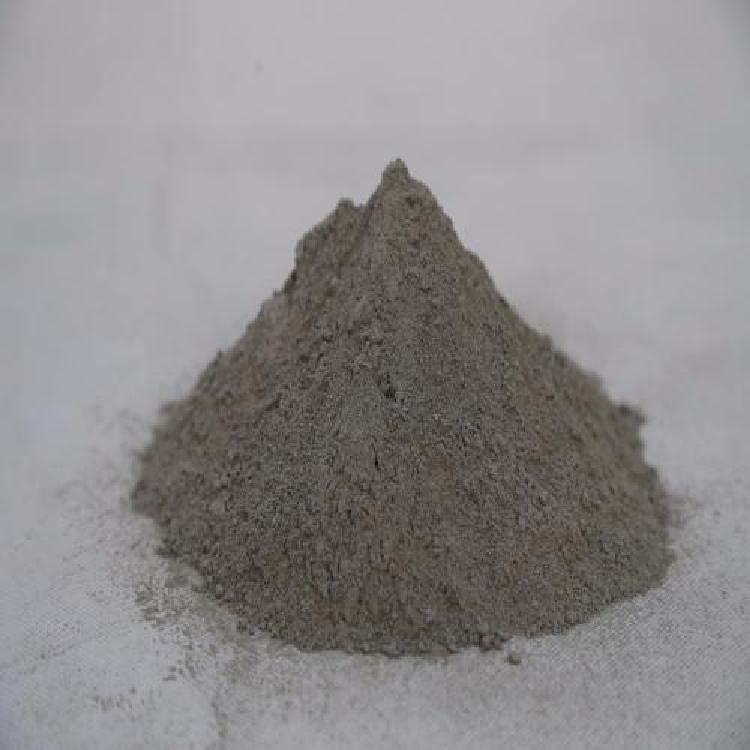

搜索“混凝土增强密实抗裂剂”的工程师或采购，最关心的不是理论定义，而是这东西到底能解决什么具体毛病、掺量怎么定、施工时要注意什么。简单说，这是一种通过多组分协同作用，从微观结构上堵住混凝土渗水通道、减少收缩裂缝的复合型外加剂，尤其适用于地下防水、水池、大体积混凝土等对抗渗等级要求高的工程。

这东西和普通膨胀剂、防水剂到底有什么区别

很多现场技术员问过我这个问题。普通膨胀剂（比如UEA）主要靠生成钙矾石产生体积膨胀，补偿收缩，但早期水化快，养护跟不上反而容易开裂。而混凝土增强密实抗裂剂是“密实+增强+抗裂”三合一：密实组分（比如超细矿粉、硅灰）填充水泥颗粒间的微孔隙；增强组分（活性SiO₂、Al₂O₃）与水泥水化产物二次反应，生成更多C-S-H凝胶，提高界面粘结强度；抗裂组分则通过调控钙矾石生成速率，实现后期持续微膨胀，抵消干燥收缩。以我参与过的郑州某地下管廊工程为例，同样C40P10混凝土，掺了8%该材料后，28天抗渗等级从P8直接提到P14，而普通膨胀剂只能到P10。

关键施工参数：不是随便掺就能见效

现场最容易出问题的是掺量控制。按GB 50119-2013《混凝土外加剂应用技术规范》，这类复合型密实抗裂剂的推荐掺量是胶凝材料总量的6%～10%，但具体数值要看水泥品种和骨料级配。经验上来说，使用P.O42.5水泥、中砂、5-25mm碎石时，掺量取8%效果最稳；如果用的是P.S矿渣水泥或P.F粉煤灰水泥，建议提高到9%～10%，因为这类水泥早期水化慢，需要更多活性组分激发。搅拌时间要延长30秒，保证分散均匀——我见过一个工地工人图省事，和普通外加剂一起投料，结果搅拌不均匀，局部强度差了5MPa。

养护是决定成败的最后一关

很多人以为加了抗裂剂就能放松养护，这是大错特错。这种材料的水化反应需要持续水分供应，尤其是7天内。以我负责的北京某污水处理厂生物池为例，底板厚度1.2米，掺了9%密实抗裂剂，按规范要求湿养护14天，拆模后表面只有3条0.1mm以下微裂缝，而隔壁标段用同类材料但只养护了7天，裂缝多了8条。实际操作用塑料薄膜覆盖加定时喷水，前3天每2小时一次，4-7天每4小时一次，环境温度低于5℃时必须停止施工并覆盖保温被。养护不到位，再好的材料也白搭。

检测验收要看这几个硬指标

现场验收不能只看厂家报告。按GB 50204-2015《混凝土结构工程施工质量验收规范》和JGJ/T 283-2012《自密实混凝土应用技术规程》，重点查三项：一是抗渗等级，试件养护28天后做逐级加压法，必须达到设计要求的P8以上；二是限制膨胀率，按GB 23439-2009《混凝土膨胀剂》标准，水中7天限制膨胀率≥0.025%，空气中21天干缩率≤0.020%；三是28天抗压强度，不能低于设计值的1.15倍。实际操作中，我们还会在现场留一组同条件试块，拆模后取芯测实际强度，防止搅拌站偷减掺量。

常见翻车案例：这几种情况要特别小心

第一，大体积混凝土内部温度超过70℃时，钙矾石会分解，抗裂效果归零，必须配合冷却水管或冰水拌合。第二，遇到高硫酸盐地下水（SO₄²⁻含量＞2500mg/L），普通钙矾石类抗裂剂会被侵蚀，要改用抗硫酸盐型密实剂。第三，掺了该材料的混凝土终凝时间会延长1-2小时，夏季施工要注意调整脱模时间，我见过一个项目急着拆侧模，结果表面粘模严重。第四，不得与氯盐类早强剂或防冻剂混用，否则会破坏密实结构。这些坑都是现场用真金白银换来的教训，写进技术交底里比什么都有用。
