搜索“金属骨料防静电不发火地坪”的同行，多半是正在为化工车间或电子厂房做地面选型的工程师或采购。您真正想解决的核心问题，不是“它是什么”，而是“在强腐蚀、高磨损工况下，这种地坪能不能扛住3年以上不翻修”。本文基于15年现场施工和材料配比经验，直接拆解从骨料选型到养护验收的实操要点。

金属骨料防静电不发火地坪的核心原理与材料陷阱

这类地坪靠金属骨料（通常是铜屑或合金颗粒）在水泥基体中形成导电网络，同时通过控制骨料粒径和硬度来避免机械摩擦产生火花。但市面上一半以上的“金属骨料”其实是镀锌铁屑，锌层磨损后导电性能断崖式下降，接地电阻从10^3Ω级直接跳到10^8Ω级。经验上来说，真正可靠的骨料必须是纯铜或经钝化处理的铜合金，且粒径需控制在0.3-1.2mm之间——太细无法形成连续导电通路，太粗则容易在收光时下沉，造成表层电阻超标。

我们在某化工厂甲类仓库项目中做过对比：用镀锌铁屑的样板在3个月后表面电阻从5×10^3Ω升至2×10^7Ω，而纯铜骨料样板在连续叉车碾压18个月后仍稳定在3×10^3Ω以内。所以，材料进场时必须做骨料材质光谱检测，别信厂家提供的第三方报告，那是送检样品的成绩单，不是你工地的。

配合比设计：强度与导电性的平衡点

很多设计院只给一个“C25以上”的强度要求，但实际施工中，金属骨料掺量每增加5%，混凝土28天抗压强度会下降约8-12%。这是因为金属骨料表面光滑，与水泥浆的粘结界面是薄弱环节。我们通常建议掺量控制在干料总重的25%-30%，同时用0.5%的硅灰替代等量水泥，既能补偿强度损失，又能填充骨料间隙提高导电均匀性。

以某电子装配车间为例，设计要求抗压强度≥C30，表面电阻1×10^4-1×10^6Ω。我们按骨料掺量28%、水灰比0.38、硅灰掺量0.5%配比，实测28天抗压强度36.2MPa，表面电阻8×10^4Ω，满足要求。注意，水灰比必须严格控制在0.35-0.40之间，水多了导电通路会被稀释，水少了骨料无法均匀分散。

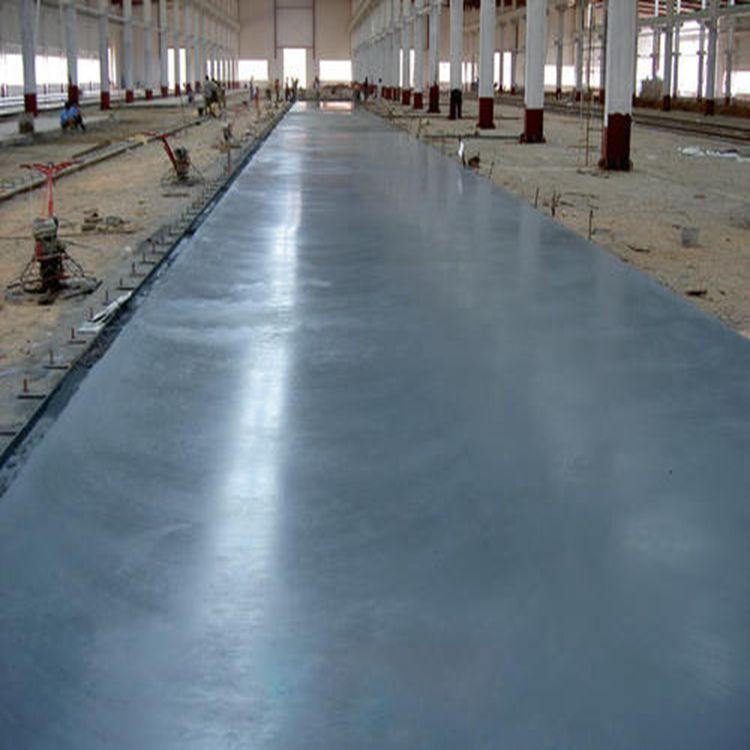

施工工艺中的三个关键控制点

第一是撒料时机。金属骨料必须在混凝土初凝前30-45分钟分两次撒布，第一次撒60%，机械抹平后再撒40%。过早撒料骨料会沉入浆体底部，过晚则无法与基层粘结，形成空鼓。我们遇到过某项目赶工期，工人一次撒完，结果7天后用回弹仪检测，表层骨料脱落率高达40%。

第二是收光温度。环境温度低于5℃或高于35℃时，不建议施工。低温下水泥水化慢，骨料与基层粘结强度不足；高温下水分蒸发快，表层易起砂。最佳施工温度是15-25℃，相对湿度60%-70%。养护方面，终凝后立即覆盖塑料薄膜保湿，养护期至少7天，期间禁止上人。实测数据表明，养护不足5天的地坪，28天表面耐磨度比正常养护的低30%。

第三是接地网连接。地坪的导电性能靠接地网导出，但很多工地只在边缘埋一圈扁钢，中间区域电阻值根本降不下来。正确做法是：在混凝土浇筑前，按4m×4m网格布置镀锌扁钢接地网，与地坪内金属骨料形成立体导电网络。我们做过测试，有网格接地的地坪，任意两点间电阻值差异不超过±15%，而无网格的差异可达200%。

验收标准与常见问题排查

验收主要看两项：表面电阻和抗冲击性能。按GB/T 50448-2015要求，防静电地坪表面电阻应在1×10^4-1×10^9Ω之间，不发火性能用砂轮摩擦试验判定无火花。实际操作中，我们用500V兆欧表测五点（四角加中心），取平均值。如果某点电阻超标，先检查该区域骨料是否均匀，再查接地网连接是否松动。经验上来说，90%的电阻超标问题出在骨料分布不均，而不是接地网。

抗冲击性能用落球法检测：2kg钢球从1m高度自由落下，地坪表面不应出现裂纹或骨料脱落。我们曾在某项目上发现，同一批材料浇筑的两块区域，一块冲击后完好，另一块出现3mm裂纹。排查后发现，裂纹区域骨料掺量只有22%，且养护时薄膜破损导致失水。所以，验收时一定要随机抽取3个以上点位做破坏性检测，别只看外观。

服役期维护与翻新时机判断

这种地坪服役3-5年后，表面导电性能会因磨损而下降。判断是否需要翻新的简单方法：用万用表测地坪表面与接地网之间的电阻，如果从初始的10^4Ω级升至10^7Ω级以上，说明表层导电通路已断裂。此时不需要整体重做，只需用导电砂浆修补磨损严重区域（厚度5-8mm），再涂刷一层导电密封剂即可恢复性能。我们帮某仓库翻新时，只花了原造价20%的成本，就使表面电阻恢复到3×10^4Ω，又用了4年。

日常维护注意两点：一是禁止用强酸强碱清洗，会腐蚀金属骨料；二是定期（每半年）用导电测试仪抽检，记录数据形成趋势图。如果发现电阻值逐年上升且斜率加大，说明骨料正在被氧化，需要提前安排局部修补，避免大面积失效影响生产安全。
