混凝土路面出现坑槽、裂缝或者起皮，别急着整块破除重做。选对道路修补料，2小时内就能恢复通车，关键是修补层和原基层的粘结强度得达到2.0MPa以上，否则一压就脱层。这篇文章从一个干了15年现场的老工程师角度，把材料选型、施工细节和常见翻车原因讲透。

道路修补料到底解决什么问题

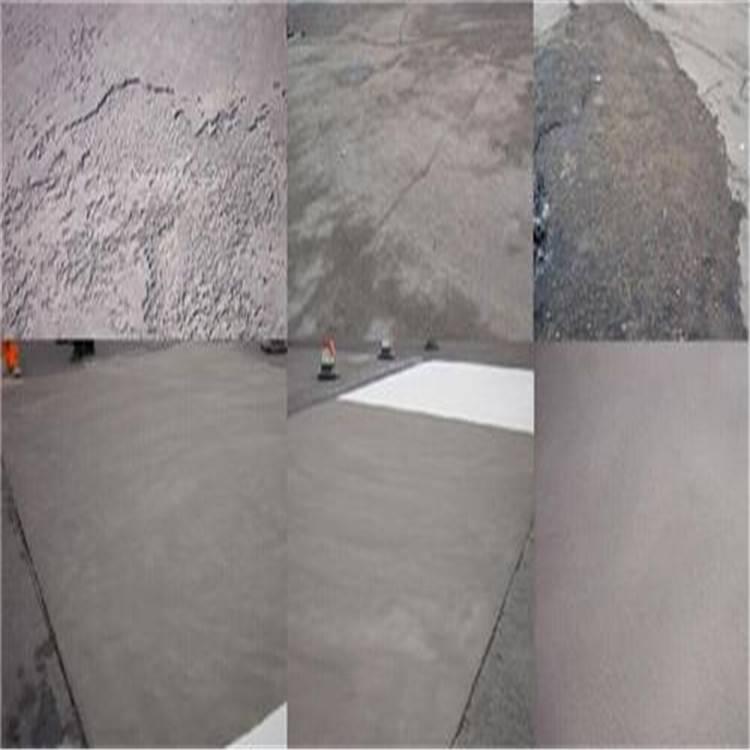

很多工长把修补料当成普通水泥砂浆用，这是最常见的误区。道路修补料的核心任务是修复已经损坏的混凝土路面，比如水泥路面的露骨、麻面、冻融剥落，或者是沥青路面的坑槽。它和普通水泥的最大区别在于：修补料必须能在薄层（5-10mm）施工时不开裂，并且2-4小时内抗压强度达到30MPa以上，满足快速开放交通的要求。

实际操作中，我们最常遇到的情况是桥梁伸缩缝两侧的混凝土破损，或者厂区重载道路的起砂。以某物流园地坪修复项目为例，原地面C30混凝土使用5年后出现大面积起皮，用普通砂浆修补后一周就再次脱落。换成专用修补料后，两年过去没再返修。这背后的原因就是修补料的收缩率控制在0.02%以内，而普通砂浆的干缩率往往超过0.1%。

经验上来说，修补料主要解决三类问题：结构性的坑槽深度超过20mm、表面性的起砂露骨深度3-10mm，以及裂缝灌浆。不同场景对材料的流动度、凝结时间和强度要求完全不同，选错了材料，工期和成本都会翻倍。

选修补料先看这3个硬指标

第一个指标是粘结强度。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》，用于路面修补的聚合物改性水泥基材料，其与老混凝土的粘结强度在标准养护28天后不应低于1.5MPa。实际工程中，我们要求出厂检测值达到2.5MPa以上，因为现场施工条件不如实验室理想，留出安全余量。低于1.5MPa的材料，在重载车辆刹车时很容易从界面脱开。

第二个指标是抗压强度的发展曲线。道路修补料要求4小时抗压强度不低于20MPa，24小时不低于40MPa，28天不低于50MPa。这个指标直接决定了你什么时候能放行交通。以某国道收费站广场修补为例，我们用的修补料4小时强度达到22MPa，2小时后重载货车就能正常通行，没有出现车辙或压碎。

第三个指标是施工环境适应性。好的修补料在5℃到35℃范围内都能正常施工，并且凝结时间可调。低温环境下，普通水泥水化反应变慢，但优质修补料通过复配早强组分和防冻组分，在-5℃时仍能正常硬化。高温环境下，则要关注材料的流动度损失速度，避免还没摊铺完就干硬了。

施工流程中90%的人会犯的错误

很多人拿到修补料就直接加水搅拌往坑里倒，这是最典型的错误。第一步必须是基层处理。老混凝土表面必须用高压水枪或铣刨机清除掉浮浆、油污和松动颗粒，露出坚实的骨料面。然后用水充分润湿基层，但表面不能有明水——这叫做“饱和面干”状态。我见过一个市政项目，工人直接往干透的坑槽里倒修补料，结果一周后整个修补块像锅盖一样翘起来，就是因为基层吸水太快导致界面失水。

第二步是搅拌。修补料的水灰比必须严格按厂家说明控制，通常加水量在13%-16%之间。现场工人为了好施工私自多加水，强度会直接下降30%以上。必须用机械搅拌，时间控制在3-5分钟，直到浆体均匀、没有干粉团块。搅拌好的浆体要在20分钟内用完，超过时间已经开始初凝的料不能加水再搅，只能废弃。

第三步是浇筑和养护。修补料浇筑时要略高于原路面，然后用刮尺刮平，再用抹子收光。关键是在收光后立即覆盖塑料薄膜或喷涂养护剂，防止水分快速蒸发导致塑性开裂。养护时间至少4小时，期间严禁行人车辆通行。以某机场跑道快修项目为例，我们采用的是带模养护+薄膜覆盖，4小时后拆模实测强度28MPa，直接开放了波音737的通行。

不同场景下的选材差异

如果是修补深度超过5cm的深坑，建议选用大流动度的自流平型修补料，其流动度应达到280mm以上，能靠自重填满坑槽而不需要振捣。这类材料通常含有粗骨料，最大粒径不超过10mm，收缩率更低。而修补深度在1-3cm的薄层时，要用聚合物改性砂浆型修补料，其粘结强度更高，柔韧性更好，能抵抗温度变化引起的收缩应力。

对于冬季施工，要选择带防冻组分的修补料。按照JG/T 336-2011《混凝土结构修复用聚合物水泥砂浆》的要求，负温施工的修补料在-10℃条件下养护7天的抗压强度不应低于15MPa。实际操作中，我们会在搅拌时用30-40℃的温水，浇筑后立即用保温被覆盖，保证水化热不散失过快。某北方高速公路冬季抢修就用了这个办法，-8℃环境下施工，24小时后强度达到35MPa，顺利通车。

还有一种特殊场景是桥梁伸缩缝的快速修补。这里对材料的弹性和耐久性要求极高，普通刚性修补料用不了半年就会开裂。必须选用聚氨酯或环氧改性的弹性修补料，断裂伸长率要达到30%以上，同时粘结强度不低于3.0MPa。这类材料价格贵，但用在关键部位能保证5年以上不用返修。

从实际案例看修补失败的教训

去年处理过一个化工厂地坪的翻修项目。原修补方案用的是普通高强水泥砂浆，结果两个月后大面积起皮脱落。到现场一看，问题出在基层酸碱度上——化工厂地面长期接触酸碱液体，基层pH值达到11以上，普通水泥基材料在这种环境下会持续发生碱骨料反应，导致体积膨胀开裂。最终解决方案是先用草酸中和基层，再用环氧树脂界面剂封闭，最后浇筑抗酸碱腐蚀的修补料，至今使用正常。

另一个教训来自某小区地下车库的修补。工人为了赶工期，在修补料还没达到终凝强度时就放行了私家车，结果车辙印直接压进了修补层。正确的做法是：修补后必须用警示带围挡，并安排专人值守。对于需要快速通行的区域，可以采用早强型修补料，配合电热毯加热养护，2小时内强度就能达到通车要求。这个办法在多个机场快修项目中验证过，效果稳定。

经验上来说，修补失败80%的原因出在基层处理不达标和养护不到位。只要把这两关把住了，再用符合国标的正规材料，道路修补的寿命完全可以达到5年以上。做工程就是这样，细节决定成败，偷一步懒，后面得花十倍的代价去弥补。
