混凝土地板空鼓的根本原因是找平层与基层粘结失效，传统修复材料因高收缩率导致反复开裂。选用低粘度环氧树脂进行压力注浆，能凭借其优异的渗透性填充微米级裂缝，从根本上解决“两层皮”问题。

空鼓检测与诊断：敲击法配合取芯验证

现场检测空鼓，最常用的方法是敲击法。用空鼓锤或小钢锤轻击地面，发出“砰砰”脆响的区域，基本可以判定为空鼓。但要注意，这种方法对深层空鼓的判定不够精确。

更可靠的检测手段是取芯法。用直径50mm的钻头在疑似空鼓区域钻取芯样，可以直接观察找平层与结构层之间的分离情况。依据GB 50204-2015《混凝土结构工程施工质量验收规范》，单个空鼓面积大于400cm²时，必须进行专项处理。

空鼓成因分析：收缩、界面与应力

混凝土收缩是空鼓的第一大原因。传统工艺在基层上浇筑8-10cm细石混凝土，水泥浆体的干缩率可达0.04%-0.06%，远高于基层混凝土，导致界面拉裂。实际操作中，界面清洁不到位也是常见问题。浮浆和灰尘如果不清除，会形成隔离层，使粘结强度下降50%以上。建议用抛丸机或高压水枪处理，确保露出坚实骨料。

钢筋网片的设置也可能引发空鼓。钢筋本身在混凝土硬化过程中产生约束应力，若未设置足够的保护层或未进行界面处理，钢筋位置容易成为空鼓的起点。伸缩缝两侧的空鼓则与切割振动和混凝土自身收缩有关，切割后四边自然翘曲，导致缝隙扩大。

低粘度环氧树脂注浆修复工艺

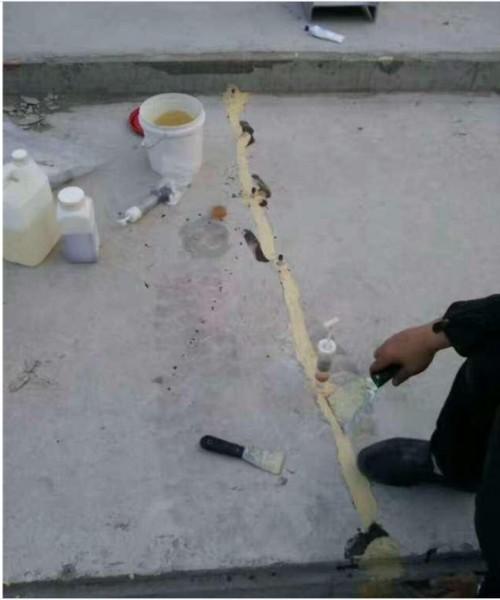

对于已经形成的空鼓，采用低粘度环氧树脂进行压力注浆是成熟方案。注浆前，先在空鼓区域按30-50cm间距钻孔，孔径8-10mm，孔深需穿透找平层。注浆压力控制在0.2-0.4MPa，从低处向高处逐孔注入，直到相邻孔出浆为止。

材料选择上，要求环氧树脂的初始粘度低于500mPa·s（25℃），这样才能渗入0.1mm以下的裂缝。固化后抗压强度应达到50MPa以上，与混凝土粘结强度不低于2.5MPa。养护温度宜保持在15-25℃，24小时内禁止上人，72小时后可进行面层施工。

材料性能与验收标准

用于空鼓修复的环氧树脂，需满足GB/T 50448-2015《水泥基灌浆材料》中对流动度的要求，初始流动度应大于300mm，30分钟后保留值不低于200mm。同时参考GB 50367-2013《混凝土结构加固设计规范》，粘结材料与混凝土的正拉粘结强度应大于2.0MPa，且破坏形式应为混凝土内聚破坏。

验收时，注浆完成后7天，用敲击法复检，空鼓面积应减少90%以上。取芯验证时，芯样应无可见裂缝，界面处树脂填充饱满。如果发现局部仍有空鼓，需补钻孔再次注浆，直至合格。

施工注意事项与常见问题处理

施工温度低于5℃时，环氧树脂固化速度会明显减慢，建议使用低温型固化剂或采取加热措施。基层含水率需低于4%，否则会影响粘结效果。注浆过程中若发现漏浆，可用快干型堵漏材料临时封堵。

实际操作中，空鼓面积过大（超过2m²）时，建议将空鼓区域整体切除，重新浇筑微膨胀混凝土，并植入抗剪钢筋。对于伸缩缝两侧的空鼓，注浆后应重新切割伸缩缝，并用弹性密封胶填充，避免应力集中。
