工地上经常有人问：墙面批刮完普通腻子后，过一两个月就起皮、掉粉，甚至开裂，到底该怎么解决？直接上聚合物腻子就行。这种材料通过在水泥基或石膏基中添加可再分散乳胶粉，把腻子层的粘结强度从0.3兆帕提升到0.8兆帕以上，同时具备柔性抗裂能力，是解决外墙或潮湿区域腻子层耐久性问题的核心方案。

聚合物腻子到底解决了传统腻子的什么硬伤

传统水泥腻子最大的毛病是刚性太强。干了以后像块瓷砖，墙体稍微因为温度变化收缩，腻子层就跟着开裂。聚合物腻子不一样，里面的胶粉在干燥后形成连续的聚合物膜，让腻子层有了弹性，能承受0.2毫米以内的微裂缝。

另一个常见问题是粘结力不够。尤其是用在混凝土墙面或旧瓷砖面上，普通腻子挂不住。按GB/T 50448-2015附录A的拉拔试验方法测，聚合物腻子的粘结强度能稳定在0.6兆帕以上，而普通腻子往往只有0.3兆帕左右，差了整整一倍。

实际操作中，我见过不少项目在卫生间墙面用普通腻子，贴完瓷砖后出现空鼓。换成聚合物腻子做找平层后，这个问题基本就杜绝了。它还能抵抗基层返潮带来的盐分侵蚀，不会像普通腻子那样泛碱起皮。

怎么根据现场条件选对聚合物腻子

别一听聚合物腻子就觉得都一样。按应用场景分，有外墙用的柔性腻子和内墙用的耐水腻子。外墙腻子必须满足JG/T 157-2009标准，要求耐水粘结强度不低于0.5兆帕，冻融循环20次后强度不降。内墙如果用在厨房、卫生间，得选R型耐水腻子，吸水率要低于2%。

施工温度是个容易被忽略的坑。聚合物腻子里的胶粉在5摄氏度以下无法成膜，干了也是粉状，一碰就掉。经验上来说，施工环境温度最好在10到35摄氏度之间，基层温度不能低于5摄氏度。去年有个北方项目赶工期，零度施工，结果一个月后全部返工。

还有一个关键参数是施工开放时间。普通腻子可能20分钟就干了，但聚合物腻子因为胶粉的缓释作用，开放时间能延长到40到60分钟。这对大面积施工来说很友好，工人有足够时间收光、打磨，不会出现接茬痕迹。

施工操作上容易翻车的三个细节

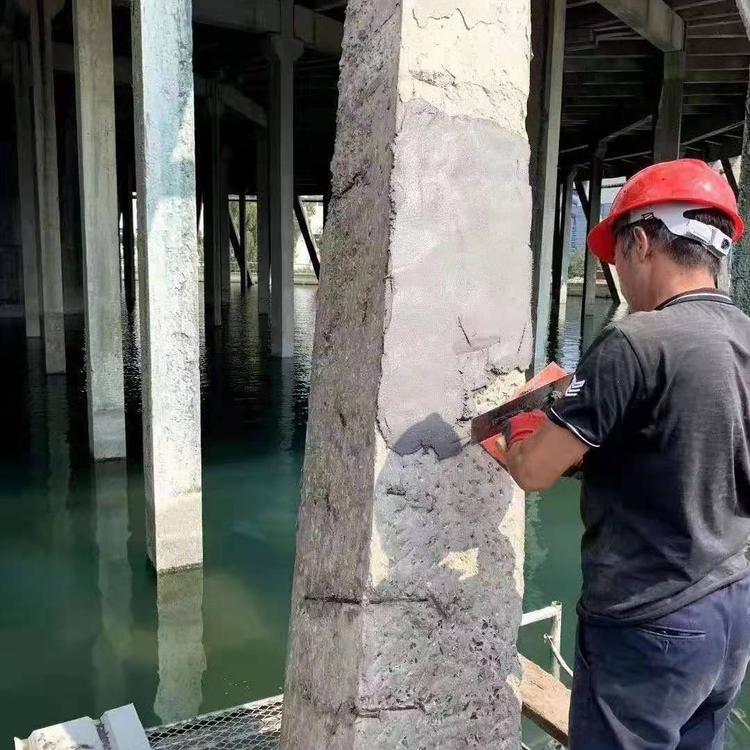

第一是基层处理。很多人觉得聚合物腻子粘结力强，就忽略界面处理。实际上，如果混凝土基层有脱模剂或浮灰，再强的胶粉也白搭。必须用钢丝刷或高压水枪清理干净，然后涂刷一道界面剂，等界面剂表干后再批刮腻子。

第二是加水比例。聚合物腻子出厂时已经配好了胶粉和填料的比例，现场加水必须严格按照包装说明。多加水虽然好批刮，但干燥后胶粉被稀释，强度直接打对折。我见过一个项目，工人凭手感加水，结果拉拔强度从0.8兆帕掉到0.3兆帕。

第三是养护时间。聚合物腻子干燥过程不是简单的失水，胶粉需要时间完成成膜。批刮完24小时内不能淋雨、不能暴晒，最好保持湿润养护。夏天施工时，如果温度超过35度，需要每隔4小时喷一次水，连续养护3天，否则表面会起皮。

以某地下车库墙面翻新项目为例

去年处理过一个地下车库的墙面起皮问题。原墙面是普通腻子，因为长期潮湿，腻子层大面积脱落，露出混凝土基层。我们的方案是先铲除所有松动层，用角磨机打磨掉浮灰，然后涂刷一道环氧界面剂，等固化后再批刮聚合物腻子。

选的是R型耐水聚合物腻子，粘结强度要求0.7兆帕以上。施工时控制每遍批刮厚度不超过1.5毫米，总共批刮两遍，总厚度控制在3毫米以内。每遍间隔时间不少于12小时，第二遍批刮完养护7天。

完工后做了拉拔试验，实测粘结强度0.75兆帕。到现在一年半过去了，墙面没有出现任何起皮、脱落现象。这个案例说明，只要选对材料并严格按规范施工，聚合物腻子能彻底解决潮湿环境下的墙面耐久性问题。

验收时重点盯住这两个指标

第一是粘结强度。按JG/T 298-2010标准，用拉拔仪在腻子层表面粘钢块，养护7天后测拉拔力。外墙腻子要求标准状态下不低于0.6兆帕，浸水后不低于0.4兆帕。内墙耐水腻子要求不低于0.5兆帕。如果实测值低于这个数，说明材料或施工有问题。

第二是柔韧性。用弯折试验来测，把腻子刮在铁皮上，干燥后弯折180度，看腻子层是否开裂。好的聚合物腻子弯折后只有细微裂纹，不会大面积脱落。这个指标直接决定腻子层能不能抵抗基层的微变形。

另外，用指甲刮一下干燥后的腻子表面。如果刮出白粉，说明胶粉含量不够或者施工温度过低，胶粉没有完全成膜。这种情况下必须铲掉重做，否则后期必然掉粉。
