混凝土裂缝和岩石地基渗漏怎么处理？高渗透低粘度环氧灌浆材料是专门针对0.2mm以上微细裂缝研发的修补材料，能渗透至混凝土深处，固化后抗压强度可达60MPa以上，真正实现结构补强与防水堵漏双重效果。

材料核心性能与参数

该材料为双组分环氧体系，A组分（环氧树脂）与B组分（固化剂）按重量比4:1混合。初始粘度控制在200-400mPa·s（25℃），可灌入0.2mm以上微细裂缝。固化后抗压强度≥60MPa（GB/T 50448-2015标准），抗拉强度≥8MPa，与混凝土粘结强度大于混凝土本体抗拉强度（≥2.5MPa）。

凝结时间可在2-24小时内调节：温度每升高10℃，固化时间缩短约30%。实际施工时，建议通过小样试验确定现场配比。材料具有亲水性，对潮湿基面（含水率≤8%）粘结强度仍可保持干态强度的85%以上。

适用场景与工程案例

主要用于水工结构（大坝、渠道）、交通工程（公路、桥梁、隧道、地铁）以及民用建筑中混凝土裂缝的补强加固。以某水电站大坝裂缝处理为例，裂缝宽度0.3-1.2mm，采用该材料灌浆后，渗透系数降低至10⁻⁸cm/s量级，满足GB 50204-2015混凝土结构验收要求。

在岩石地基防渗加固中，该材料能渗透至基岩裂隙深处，形成致密的固结体。对于海上风电基础灌浆，可配合特殊固化体系，满足JTG/T J22-2008公路桥梁加固设计规范中对水下施工的要求。

施工工艺流程详解

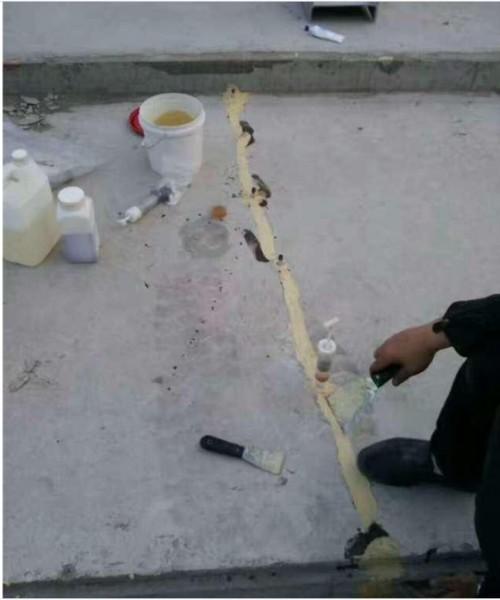

第一步：清理裂缝表面，用高压空气吹净浮尘，沿裂缝开V型槽（深10-15mm、宽15-20mm）。第二步：埋设灌浆嘴，间距按裂缝宽度确定——0.2-0.5mm裂缝间距30-40cm，0.5mm以上间距50-60cm。第三步：用环氧腻子封闭裂缝表面，腻子固化时间控制在4-6小时。

第四步：按比例混合A、B组分，使用电动搅拌机慢速搅拌3分钟至均匀。环境温度低于10℃时，可将A组分预热至30-40℃（严禁明火加热）。第五步：采用手动或电动灌浆泵，压力控制在0.2-0.4MPa，从低处向高处、从一端向另一端连续注浆。当邻孔出浆且压力稳定后保持2-3分钟，即可封闭该孔。

第六步：灌浆后24小时内禁止扰动，48小时后可拆除灌浆嘴，用环氧砂浆修补孔洞。最后沿裂缝表面涂刷1-2道环氧封闭涂料（涂刷间隔4-6小时），形成完整防护层。

质量验收标准

灌浆后需进行压水试验或取芯检测。压水试验按SL 31-2003水利水电工程钻孔压水试验规程执行，透水率≤1Lu为合格。取芯检测时，芯样抗压强度应≥40MPa，芯样与混凝土界面无可见裂缝。对于重要结构，建议委托第三方检测机构按GB 50367-2013混凝土结构加固设计规范进行验收。

现场可通过敲击法初步判断：灌浆区域声音清脆、无空鼓声为合格。若发现局部未灌满，需在缺陷处补钻孔，重新埋管灌浆。实际操作中，裂缝表面有轻微渗水不影响灌浆质量，但需控制灌浆压力不超过0.5MPa，防止结构劈裂。

施工注意事项

材料储存温度5-30℃，避免阳光直射，开封后需在24小时内用完。冬季施工时，可选用低温型固化剂（适用温度-5℃至10℃），但固化时间需延长至48小时。夏季高温时，应少量多次配制，每次配浆量控制在30分钟内用完，防止桶内爆聚。

安全方面：环氧树脂对皮肤有刺激性，施工人员需佩戴橡胶手套、护目镜和防毒面具。若皮肤接触，立即用肥皂水清洗。废料按危险废物处理，严禁倒入下水道。对于压力灌浆，需在灌浆泵上安装安全阀，防止超压伤人。
