防震混凝土裂缝修补剂是一种专为混凝土结构裂缝修复设计的高性能材料，其核心优势在于极低的粘度和优异的渗透能力，能有效注入0.1mm宽的微细裂纹，并形成高强度的防水防腐层。与普通修补材料不同，它通过与混凝土基材发生化学结晶反应，实现永久性修复与结构加固，广泛应用于水利、桥梁、隧道及工业建筑等对抗渗、耐久性要求严苛的工程中。

核心性能与技术参数

该修补剂属于水泥基渗透结晶型材料，其技术指标需符合GB 18445-2012《水泥基渗透结晶型防水材料》标准要求。实测数据显示，其粘度低于30mPa·s，可渗透至混凝土内部9.6mm深度，对0.1mm以下微裂纹实现有效封闭。抗渗压力可达0.8MPa以上，相当于37米水柱压力下无渗漏。收缩率控制在0.007%以内，远低于普通修补砂浆的0.1%，确保固化后不产生二次开裂。

在力学性能方面，28天抗压强度比可达135%，抗折强度比提升至120%以上。抗冻融循环次数超过200次，满足F200等级要求。耐化学腐蚀性能优异，可抵抗pH值3-12范围内的酸、碱、盐及石油产品侵蚀，符合GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》中的相关测试规定。

施工工艺与操作要点

施工前需对裂缝表面进行清理，剔除松散颗粒与油污，保持基面湿润但无明水。材料配比为灰水比3:1（重量比），机械搅拌1分钟至均匀膏状，静置2分钟后再搅拌30秒即可使用。操作温度建议在5℃-35℃之间，超出此范围需采取保温或降温措施。初凝时间控制在15-45分钟，终凝3-4小时，实际凝结时间受环境温度与湿度影响。

对于宽度大于0.5mm的裂缝，需沿裂缝走向开凿V型槽（深20mm、宽15mm），并用该修补剂填实抹平。对于微细裂纹，可直接采用喷涂或刷涂工艺，涂刷厚度不低于1.5mm。施工后6小时内应进行保湿养护，覆盖湿布或喷洒养护剂，养护时间不少于72小时。经验上来说，冬季施工时建议使用温水（30℃-40℃）搅拌，可有效缩短初凝时间至20分钟左右。

应用场景与典型工程案例

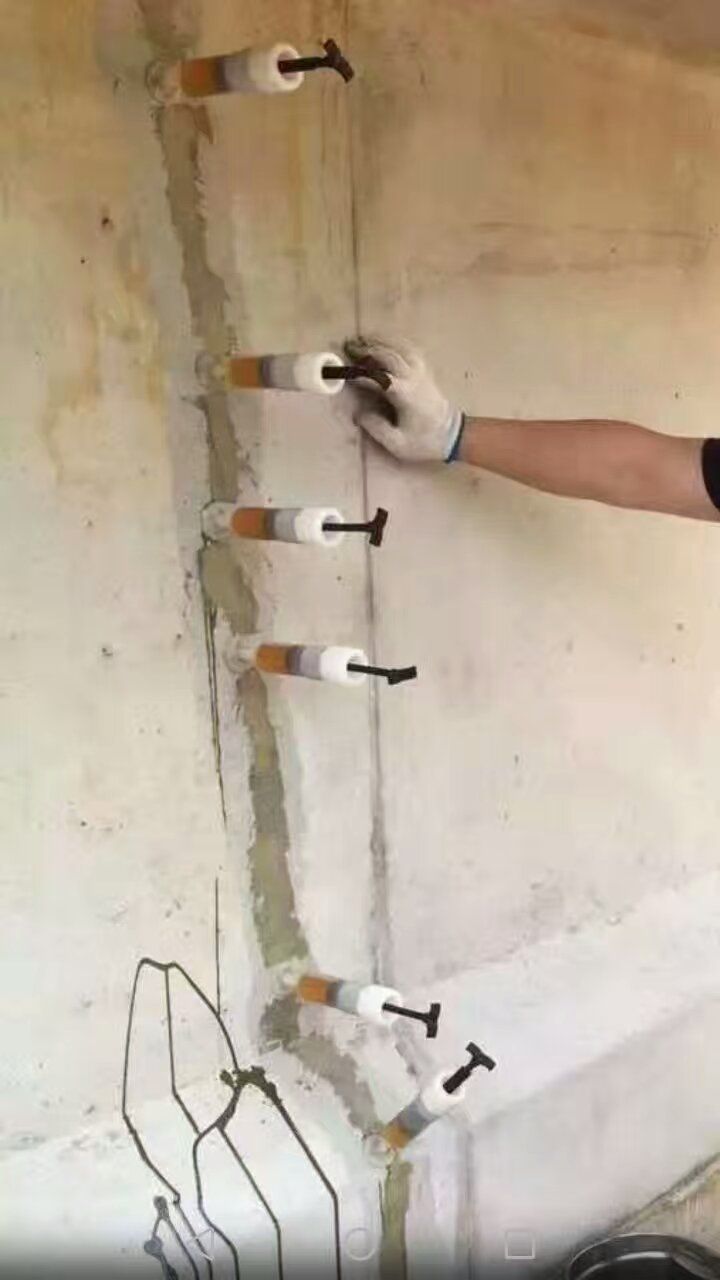

该材料特别适用于防震混凝土裂缝的修复，如地震后建筑结构的裂缝灌浆加固。以某跨海大桥桥墩裂缝修复工程为例，裂缝宽度0.2-0.8mm，深度达50mm，采用该修补剂进行压力注浆后，7天抗渗压力达到0.6MPa，28天抗压强度恢复至原混凝土的95%以上。在污水处理厂混凝土池体修复中，其耐化学腐蚀性能有效阻止了氯离子和硫酸盐的渗透，延长结构寿命3-5年。

实际操作中，该材料还可用于地下室底板、隧道衬砌、水坝迎水面等部位的防水堵漏。对于背水面施工，其渗透结晶特性可随水分迁移至混凝土内部，形成永久性防水层。当修补层因外力意外脱落时，已渗入混凝土内部的结晶物质仍能保持防水性能，这是环氧树脂类修补材料无法比拟的优势。

质量验收与常见问题处理

施工完成后，按GB 50204-2015《混凝土结构工程施工质量验收规范》要求进行验收。外观检查应无裂缝、空鼓、剥落；蓄水试验24小时无渗漏；钻芯取样检测抗渗等级不低于P8。若发现修补层与基面粘结不良，通常是由于基面过于干燥或存在油污，应重新清理并润湿后再次涂刷。若出现速凝现象（初凝时间小于10分钟），可能是环境温度过高或搅拌时间过长，需控制水温在25℃以下并缩短搅拌时间。

对于大面积裂缝修复，建议分段施工，每段长度不超过2米，避免因收缩应力导致二次开裂。材料开封后应在2小时内用完，剩余干粉需密封防潮保存。在桥梁加固工程中，若需同时满足结构补强要求，可配合碳纤维布或钢板使用，但需确保修补剂完全固化（通常24小时后）再进行后续工序。
