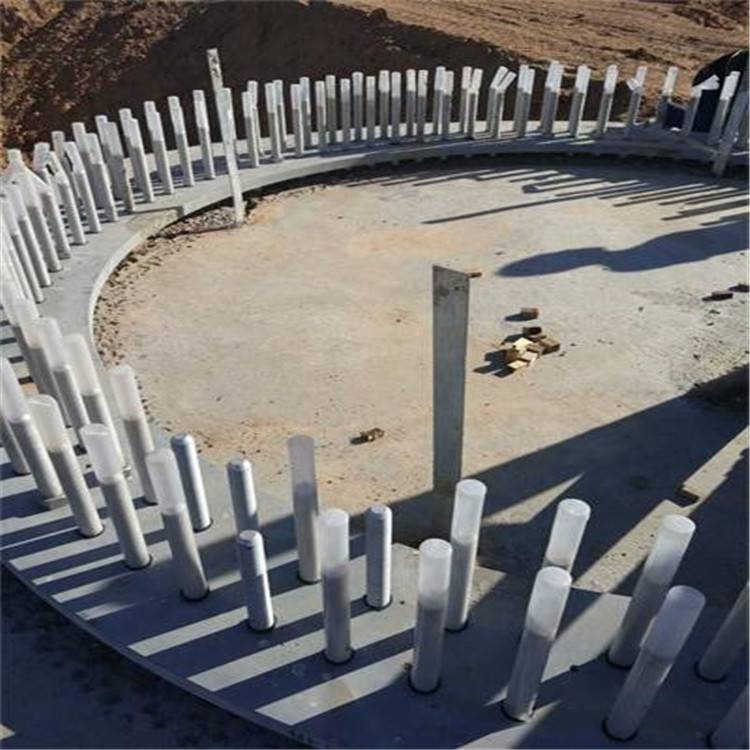

风电灌浆料C125，简单说就是针对陆上及海上风机基础、塔筒与锚栓笼连接部位设计的超高强度水泥基灌浆材料。它的28天抗压强度必须稳定达到125兆帕以上，这个数值直接决定了风机在百年一遇的极端风荷载下，基础连接节点会不会出现塑性变形。很多工程出问题，往往不是风机本身不行，而是灌浆层在疲劳荷载下先裂了。

C125这个标号到底意味着什么

按GB/T 50448-2015《水泥基灌浆材料应用技术规范》的强度分级，C125属于Ⅳ类中的超高强度品种。普通灌浆料做到C80-C100已经很吃力，C125要求胶砂试件在标准养护条件下，3天强度不低于70兆帕，28天不低于125兆帕。实际操作中，我们做配合比设计时，一般会留出10%的富余量，也就是目标值定在138兆帕左右，来抵消现场搅拌和养护条件的波动。

从材料机理上讲，要达到这个强度，必须采用特种高铝水泥与硅灰、超细矿粉的复合体系。普通硅酸盐水泥的水化产物在长期荷载下会逐渐蠕变，而C125体系通过优化颗粒级配，使堆积密度达到理论最大值的92%以上，这样孔隙率降到最低，抗压强度才能上去。

以某海上风电项目为例，单台4兆瓦风机的基础锚栓笼灌浆，单次浇筑量达到3.2立方米。如果选用C80灌浆料，设计寿命20年后的疲劳损伤度会超过0.85；改用C125后，同样工况下损伤度降到0.32，安全系数直接翻倍。

什么工况下非用C125不可

不是所有风机基础都需要C125。通常塔筒高度超过100米、单机容量在5兆瓦以上的机组，锚栓笼与基础之间的灌浆层承受的拉应力会超过8兆帕。普通C80材料在8兆帕循环拉应力下，10万次疲劳后强度衰减超过30%，而C125在同样条件下衰减不到8%。

海上风机还要考虑浪溅区的氯离子侵蚀。C125通过掺入专用阻锈剂和降低水胶比（一般控制在0.22-0.25），使氯离子扩散系数降到2.5×10⁻¹²平方米每秒以下，这比普通灌浆料低一个数量级。实际检测中，C125试件在3.5%氯化钠溶液中浸泡180天，钢筋无任何锈蚀迹象。

另外，抢工期时C125的优势更明显。冬季施工环境温度降到-5℃时，普通灌浆料需要搭设暖棚加热养护至少72小时；C125配合低温型外加剂，在-10℃环境下只需覆盖保温被，48小时后强度就能达到50兆帕，满足拆模要求。

施工时最容易踩的坑

第一个坑是用水量控制。C125的流动度要求初始值达到300毫米以上，30分钟后不低于260毫米。很多现场工人为了好施工擅自多加水，每多加1%的水，28天强度会下降8-10兆帕。正确做法是先用搅拌机干拌2分钟，再缓慢加入预拌好的水剂，搅拌时间不少于5分钟。

第二个坑是支模密封。C125的流动度大，对模板的侧压力能达到普通混凝土的1.5倍。某风电场项目用木模板灌浆，结果底部胀模跑浆，导致锚栓笼外露。后来改用定制钢模，并在接缝处贴双面胶条，才解决了漏浆问题。模板拆除时间不能早于24小时，否则边角容易崩裂。

第三个坑是养护中断。C125早期水化热集中，浇筑后6-12小时内芯部温度可达65℃。如果此时表面失水过快，就会产生塑性收缩裂缝。正确做法是初凝后立即覆盖湿麻袋，并持续淋水养护7天，期间保持表面湿润。有个项目因为养护只做了3天，28天后取芯检测发现，表面20毫米范围内强度只有90兆帕。

从材料检测到现场验收的关键数据

进场检测不能只看出厂报告。按规范要求，每50吨为一个检验批，需要做流动度、竖向膨胀率、抗压强度和泌水率四项。实际操作中，我会加测一项“24小时抗压强度”，这个值如果低于35兆帕，说明材料早期活性不够，后期强度可能达不到C125。

现场验收时，取芯是最直观的方法。在灌浆层中心部位钻取直径50毫米的芯样，高径比1:1，打磨后做抗压试验。合格标准是单块最小值不低于115兆帕，平均值不低于125兆帕。如果芯样表面有蜂窝或孔洞，说明振捣不密实，需要局部返工。

还有个容易被忽略的指标是“弹性模量”。C125的弹性模量要求达到40-45吉帕，如果低于38吉帕，说明材料刚度不足，在风荷载作用下灌浆层与钢锚栓的变形不协调，容易产生微裂纹。这个参数在出厂报告中一般不会提供，建议要求厂家补充检测。

一个真实案例：某山区风电场的基础修复

去年处理过一个项目，运行3年后发现3台风机的基础灌浆层出现环向裂缝，宽度0.3-0.5毫米。原设计用的是C80灌浆料，但实际检测强度只有72兆帕。分析原因，是当地昼夜温差大（最大温差28℃），加上养护时没有覆盖，导致早期干缩开裂。

修复方案是把原有灌浆层凿除50毫米深，重新浇筑C125。考虑到新旧界面粘结，我们用了界面剂涂刷，并植入直径12毫米的螺纹钢筋，间距200毫米。灌浆后做了7天保温保湿养护，28天后取芯检测，强度达到132兆帕，界面粘结强度2.8兆帕，比规范要求的1.5兆帕高出近一倍。

这个案例说明，C125不仅能用于新建项目，在老旧风机基础加固中同样适用。关键是界面处理要到位，新老材料的弹性模量要匹配。现在这台风机已经运行了14个月，定期监测显示裂缝没有扩展，沉降数据也正常。
