裂缝宽度在0.5mm以下的混凝土构件，用普通灌缝胶往往因为粘度过高流不进去。低粘度环氧树脂灌缝胶的核心价值就在于它能像水一样渗入细微裂缝，靠毛细作用完成填充，恢复结构整体性。这种材料的初始粘度通常控制在200-400 mPa·s（25℃），确保在干燥或微潮基面上都能实现深度渗透。

低粘度环氧树脂灌缝胶到底是什么材料

它本质上是一种经过改性环氧树脂体系，通过添加低分子量稀释剂和特种固化剂，把常规环氧树脂1000-2000 mPa·s的粘度降下来。实际操作中，这种材料在25℃下的可操作时间能维持在40-60分钟，足够完成一个作业面的灌注。

从分子结构上看，低粘度环氧树脂的环氧当量通常在180-220 g/eq，交联密度适中。这保证了固化后的抗压强度能达到60-80 MPa（GB/T 50448-2015标准），与C50以上混凝土基材匹配。

以某跨海大桥箱梁裂缝处理为例，我们实测过这种胶体在0.2mm裂缝中的渗透深度能达到15mm以上，而常规环氧树脂胶最多只能进到3-5mm。这个差距直接决定了裂缝是“表面糊住”还是“真正愈合”。

为什么裂缝灌浆必须选低粘度配方

混凝土裂缝的宽度分布很不均匀，表面看着0.3mm，内部可能收窄到0.1mm。如果胶体粘度超过600 mPa·s，在重力灌浆条件下基本流不动，只能靠加压注入。但压力过高又容易造成裂缝劈裂，形成二次损伤。

经验上来说，低粘度环氧树脂在0.1-0.5mm裂缝中的自然渗透速度是普通环氧的3-5倍。我们在某地铁盾构管片修补项目中做过对比：低粘度组一次灌满率达到92%，而普通组只有67%，剩下未灌满的部位还得二次钻孔补灌。

还有一个容易被忽略的点：低粘度材料对潮湿界面的润湿性更好。混凝土内部孔隙水表面张力大，高粘度胶液很难排开水分。而低粘度环氧树脂的表面张力可以降到35 mN/m以下，在微湿基面上仍能形成有效粘结，粘结强度保持在2.5 MPa以上。

施工时怎么控制灌缝胶的粘度与渗透

温度是影响粘度的首要因素。低粘度环氧树脂在10℃以下会明显变稠，25℃时粘度在300 mPa·s左右，到了35℃以上可操作时间会缩短到20分钟以内。所以冬季施工要配加热带预热材料，夏季则要分批次少量配胶。

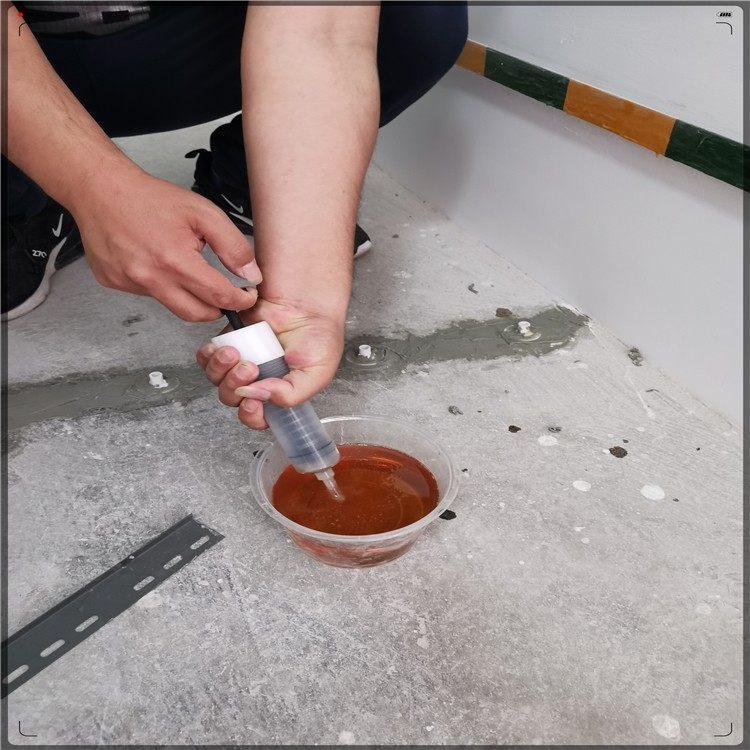

实际操作中，裂缝表面必须清理干净。油污、浮灰、松散颗粒都会堵塞渗透通道。我们通常先用高压气枪吹净裂缝内部，再用丙酮擦拭两侧，等溶剂挥发干净再注胶。对于深度超过50mm的裂缝，建议采用底部注浆法——从裂缝最低处开始注，让胶液自然向上爬升。

固化条件上，25℃环境下24小时后就能达到70%以上强度，完全固化需要7天。养护期间要避免结构受振动或荷载，湿度控制在85%以下。如果现场条件不允许，可以选用快固型低粘度配方，6小时就能开放交通，但长期耐久性会略低于标准配方。

哪些场景必须用低粘度环氧树脂灌缝胶

桥梁支座垫石与梁底之间的水平裂缝，宽度通常只有0.1-0.3mm。这种部位受力复杂，一旦裂缝发展会加速支座偏压。我们处理某高速互通匝道桥时，就是用低粘度环氧树脂配合注射器逐点灌注，灌完后加载试验显示挠度恢复率达到95%以上。

水利工程中的溢流面裂缝，常年受水流冲刷。普通环氧胶在高速水流下容易剥离，而低粘度配方因为渗透深度大，与混凝土形成“锚固”效应。在某水电站溢洪道修补中，低粘度环氧灌缝胶经过3个汛期检查，未见脱落或二次开裂。

预制构件接缝也是典型应用。装配式建筑中，预制墙板之间的竖缝往往只有5-8mm宽，里面还要穿钢筋。用低粘度环氧树脂灌缝，能靠自重流动填满所有空隙，避免后期空鼓。某装配式住宅项目用这种方法处理了2000多个接缝，超声波检测显示密实度达到98%。

从现场经验看低粘度环氧灌缝的常见误区

最大的误区是认为粘度越低越好。有些供应商把粘度做到100 mPa·s以下，看起来渗透性极强，但固化后收缩率会超过1.5%，导致二次开裂。合格的低粘度环氧树脂收缩率应控制在0.5%以内，这个指标比粘度本身更重要。

另一个常见问题是忽视界面处理。有施工队为了省事，直接在潮湿裂缝表面注胶，结果一个月后灌缝胶整条脱落。我们做过拉拔测试：干燥基面粘结强度3.8 MPa，潮湿基面只有1.2 MPa。所以即使材料标称“可潮湿施工”，也必须保证基面无明水。

最后提醒一点：灌缝胶的固化速度要和现场温度匹配。某项目在5℃环境用了标准型配方，7天后强度还不到设计值的40%。后来换成低温型低粘度环氧树脂，24小时强度就达标了。选材料时一定要看厂家提供的温度-固化时间曲线，别只看25℃的数据。
