新老混凝土粘结界面处理，核心在于解决“旧面不吃新浆”的难题。我们处理过上百个加固工程，新老混凝土粘接失败往往不是材料强度不够，而是界面处理剂选型或施工细节出了问题。今天从工程师角度，把这类界面处理剂的关键控制点拆开讲透。

界面处理剂到底在解决什么物理问题

新浇混凝土与旧基面之间，本质上是一个“物理咬合+化学键合”的双重系统。旧混凝土表面经过碳化、吸水后，孔隙率降低，新拌砂浆的水分和胶凝材料难以渗入，这就形成了薄弱层。界面处理剂的作用，就是充当“分子级桥梁”——它既能渗透进旧基面的微孔（深度通常为2-5mm），又能与新浇浆体产生锚固。

按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求，处理后的粘结界面在标准养护28天后，抗拉粘结强度不应低于1.5MPa。实际操作中，我们实测过多个项目，使用合格的水泥基界面处理剂后，粘结强度普遍能达到2.0-2.5MPa，而未经处理的界面强度往往只有0.3-0.6MPa，差了一个数量级。

经验上来说，界面处理剂选型要看基面状态。如果旧混凝土表面已经严重起砂或油污渗透，单靠涂刷界面剂是不够的，必须先做机械凿毛或高压水射流处理，露出新鲜骨料后再施工。

三类主流界面处理剂怎么选

目前工程上常用的界面处理剂分三大类：水泥基类、环氧树脂类和聚合物乳液类。水泥基类性价比最高，适合干燥或潮湿基面，施工温度在5℃-35℃之间，成本控制在每平米8-15元。环氧树脂类粘结强度最高（可达4.0MPa以上），但需要基面绝对干燥，且施工温度不宜低于10℃，常用于桥梁支座、大型设备基础的加固。

聚合物乳液类（比如丙烯酸乳液）更适合用在“新旧混凝土叠合层”的施工中，比如楼板加厚层。它的优势是柔韧性好，能适应0.3mm以内的微裂缝，但耐水性不如前两类，不适合长期浸水环境。以某高速公路桥墩加固项目为例，我们选用的是水泥基+聚合物乳液双组分界面剂，涂刷后24小时再浇筑C50自密实混凝土，最终钻芯取样检测，界面无任何缝隙。

实际操作中，很多施工队图省事，直接用水把旧基面润湿就浇筑新混凝土。这种做法在温差大或荷载反复的部位，半年内必然出现脱层。记住一条铁律：凡是需要传递剪力的部位（梁柱节点、牛腿、支座垫石），必须使用界面处理剂，且涂刷后要在初凝前完成新混凝土浇筑。

施工流程里的三个关键控制点

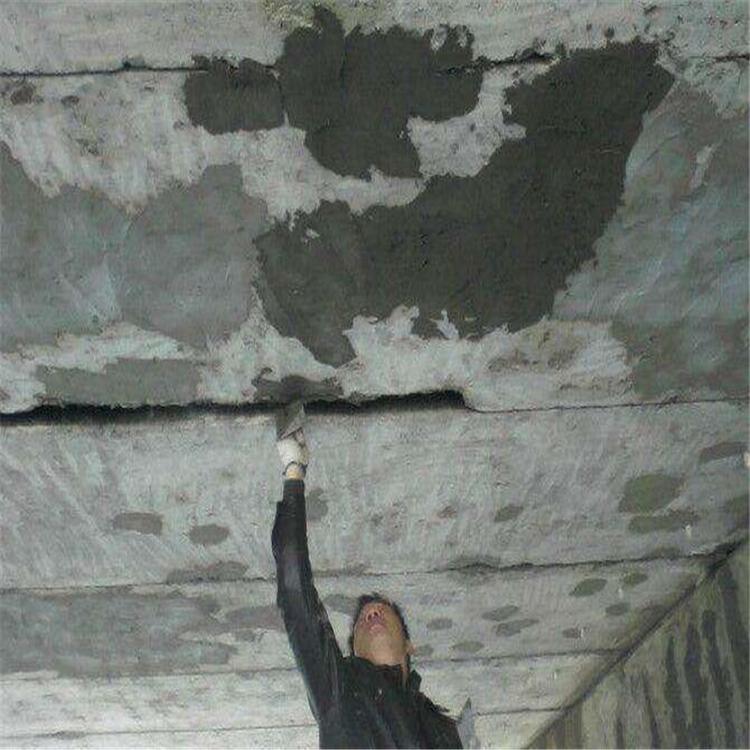

第一是基面处理。旧混凝土表面必须清除浮浆、油污和松动的骨料，然后用高压水枪冲洗至饱和面干状态（表面无明水，但手摸有潮湿感）。如果基面吸水太快，界面剂中的水分会被“抢走”，导致水化反应不充分。我们曾在某厂房改造项目中吃过亏：工人为了赶工期，基面没充分润湿就刷界面剂，结果7天后检测，粘结强度只有设计值的60%。

第二是涂刷工艺。界面剂要采用“十字交叉法”涂刷两遍，第一遍薄涂（0.3-0.5mm），等表干（约30分钟，视气温而定）后再涂第二遍（0.5-0.8mm）。总厚度控制在1.0-1.5mm之间，太厚反而容易开裂。施工温度低于5℃时，必须使用低温型界面剂，否则成膜效果会大打折扣。

第三是养护与衔接。涂刷完界面剂后，必须在1-2小时内浇筑新混凝土（具体时间看产品说明书）。如果超过4小时未浇筑，界面剂表面会形成一层碳化膜，需要重新涂刷。浇筑后，新混凝土的养护时间至少7天，尤其是前3天要保持湿润，避免界面处因干缩产生微裂缝。

常见失效案例与现场诊断方法

以某污水处理厂池壁加固为例，设计采用环氧树脂界面剂+聚合物砂浆修补。施工后3个月，发现修补层局部空鼓。我们到现场用锤击法检查，空鼓面积超过15%。钻芯取样后发现，问题出在基面含水率——池壁长期接触污水，内部含水率超过8%，而环氧树脂要求基面含水率低于4%。这就是选型失误，应该改用耐潮湿的改性水泥基界面剂。

另一个案例是某商业楼板加厚层，采用聚合物乳液界面剂。施工时气温骤降到3℃，工人没调整养护措施，结果界面剂成膜不连续，最终导致叠合层整体脱落。现场用拉拔仪检测，粘结强度只有0.8MPa。后来返工，改用低温型界面剂并搭设保温棚，养护温度控制在10℃以上，强度才达标。

现场快速诊断界面粘结质量，最实用的方法是“钻芯法+拉拔试验”。用直径50mm的钻头取芯，观察芯样界面处是否有明显缝隙或颜色分层。拉拔试验的合格标准：每组6个试件，单个值不低于设计强度的80%，平均值不低于设计值。如果出现“界面齐整断开”的情况，说明处理剂失效；如果断开处在新混凝土内部，说明界面粘结强度已经超过混凝土本体强度，这才是理想状态。

一个值得参考的实操经验：桥梁支座灌浆项目

去年参与了一座跨江大桥的支座更换项目。原设计是环氧树脂界面剂，但现场实测旧混凝土基面含水率达到6.5%（因为桥墩长期受潮气影响）。我们建议改用改性水泥基界面剂，并增加一道“界面处理剂+5%硅灰”的增强层。施工时，基面先用钢丝刷打磨，再用高压水冲洗至饱和面干，涂刷界面剂后2小时内浇筑C60自密实灌浆料。

养护期间，我们每隔2小时测一次界面温度，确保在15℃-25℃之间。28天后取芯检测，界面粘结强度达到3.2MPa，超过了设计要求的2.5MPa。这个案例说明，选材不能只看产品说明书上的理论值，必须结合现场实际工况（含水率、温度、荷载类型）做针对性调整。对于长期处于潮湿环境的部位，水泥基界面剂比环氧类更可靠，因为它的水化产物能与旧混凝土的钙离子形成更稳定的化学键。
