桥梁结构修补砂浆是专用于混凝土桥梁、梁板、墩柱等结构表面损伤修复的高性能材料。本文从15年现场施工经验出发，结合2025年最新国家标准，详细拆解修补砂浆的施工流程、关键参数与验收要求，帮助施工人员一次成活、避免返工。

基层处理：决定修补成败的第一步

基层处理不到位，再好的砂浆也白费。实际操作中，必须先将基层表面的浮灰、油污、疏松层彻底清除，直到露出坚实、干净的混凝土基面。经验上来说，如果基层有起砂或空鼓，必须凿除至坚实层，否则修补层会整体脱落。

对于表面过于光滑的旧混凝土，建议用电动工具进行凿毛处理，增加界面粗糙度，保证机械咬合力。根据GB 50550-2010《建筑结构加固工程施工质量验收规范》要求，处理后的基层应无油污、无浮灰，且含水率控制在4%～6%为宜。处理完成后，需用清水预湿基层至饱和面干状态，但不得有明水积聚。

渗水处理：堵漏与排水要分清

桥梁结构修补中常遇到基层渗水问题。如果基层出现点状、线状或区域性的快速涌水，应优先使用快凝型堵漏材料进行止水处理。以实际工程为例，当水压较大时，可采用“引排结合”的方式——先在渗水点埋设导流管，待修补砂浆层硬化并达到设计强度后，再封堵导流管。

根据JGJ 145-2013《混凝土结构后锚固技术规程》相关条款，渗水处理后的基层表面应保持干燥或处于饱和面干状态，不得有明水流动。若水压过高无法一次性封堵，严禁强行施工，否则修补层会因水压而鼓泡、剥离。

修补砂浆施工：分层压实、交叉刮涂

修补砂浆的拌合水灰比控制在1:0.30～0.35（质量比），采用机械搅拌2～3分钟至均匀无干粉。第一层施工厚度控制在10mm左右，用刮刀或抹刀用力压实，确保砂浆与基层充分接触。待第一层初凝（手指轻压不粘手）后，第二层交叉刮涂，厚度约5mm，这样能有效避免分层空鼓。

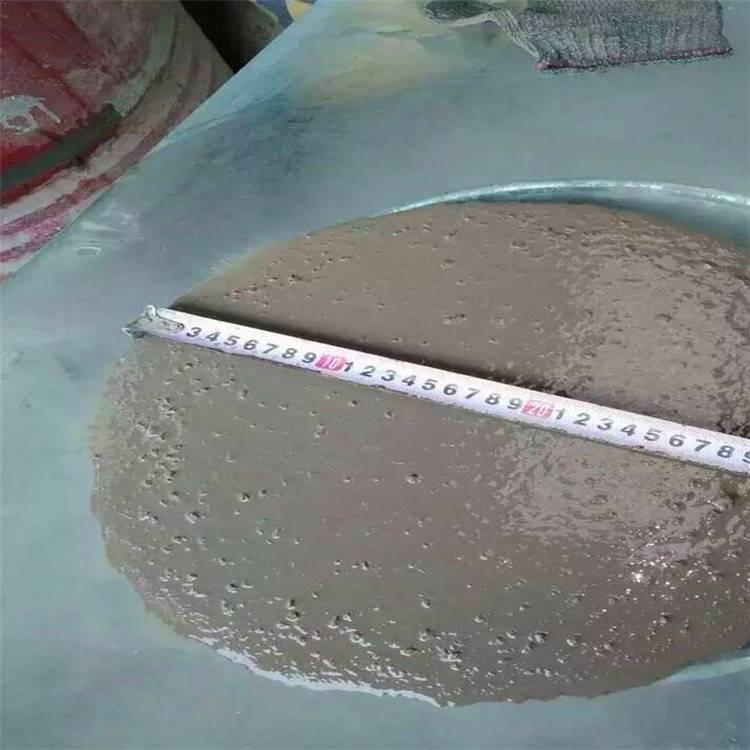

第二层终凝后，可刷一层素浆（砂浆:水=1:0.5）进行表面封闭，厚度不超过3mm。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，修补砂浆的流动度应控制在≥300mm，28d抗压强度不低于C40等级。养护方面，初凝后立即采用喷水或覆盖湿布养护，养护时间不少于7天。

不同季节施工的专项措施

冬季施工时，当环境温度低于5℃，拌合水必须加热至35℃左右，同时砂浆出机温度应保持在10℃以上。根据GB 50204-2015《混凝土结构工程施工质量验收规范》，冬季施工的砂浆层应覆盖保温材料，防止早期受冻。

夏季高温施工时，水分蒸发过快会导致砂浆表面开裂。实际操作中，修补层初凝后应立即覆盖塑料薄膜或湿麻袋，并定时喷水保湿。经验上来说，当气温超过30℃时，养护时间应延长至10天以上。此外，新浇筑的混凝土或砂浆基层必须养护7天以上才能进行修补施工。

适用范围与典型工程场景

桥梁结构修补砂浆主要适用于混凝土梁、板、柱、墩等部位的表面缺陷修复，包括蜂窝、麻面、露筋、裂缝封闭等。以公路桥梁加固工程为例，该砂浆可用于上部结构和高空部位的刮涂施工，操作简便且粘结强度高。

根据JTG/T J22-2008《公路桥梁加固设计规范》，修补砂浆与旧混凝土的界面粘结强度不应低于1.5MPa。需特别注意的是，本材料不适用于直接接触的旧有机防水层表面，因有机层与水泥基材料粘结力差，易导致整体脱落。
