在桥梁支座、精密电子或地坪伸缩缝这类需要应对动态位移与振动的场景中，普通刚性灌封胶因脆裂失效是常见痛点。柔性树脂灌封材料通过弹性体改性技术，在保持粘接强度的同时实现了断裂伸长率超过150%，能有效吸收结构变形应力，从根本上解决开裂与脱粘问题。

柔性树脂灌封胶与普通环氧灌浆料的核心区别

很多工程师习惯用环氧树脂做灌封，但环氧固化后是热固性塑料，刚性大、脆性高。以某跨海大桥支座灌浆项目为例，使用普通环氧胶在经历一个冬季低温循环后，出现了大量贯穿性裂纹，原因是材料无法跟随钢支座与混凝土基座之间的热胀冷缩差。

柔性树脂灌封胶则不同。它的分子链中引入了柔性链段，固化后形成类似橡胶与塑料的互穿网络结构。实测数据显示，其断裂伸长率可达180%-250%，而普通环氧仅为5%-15%。这意味着它能像弹簧一样“让”开位移，而不是硬抗。

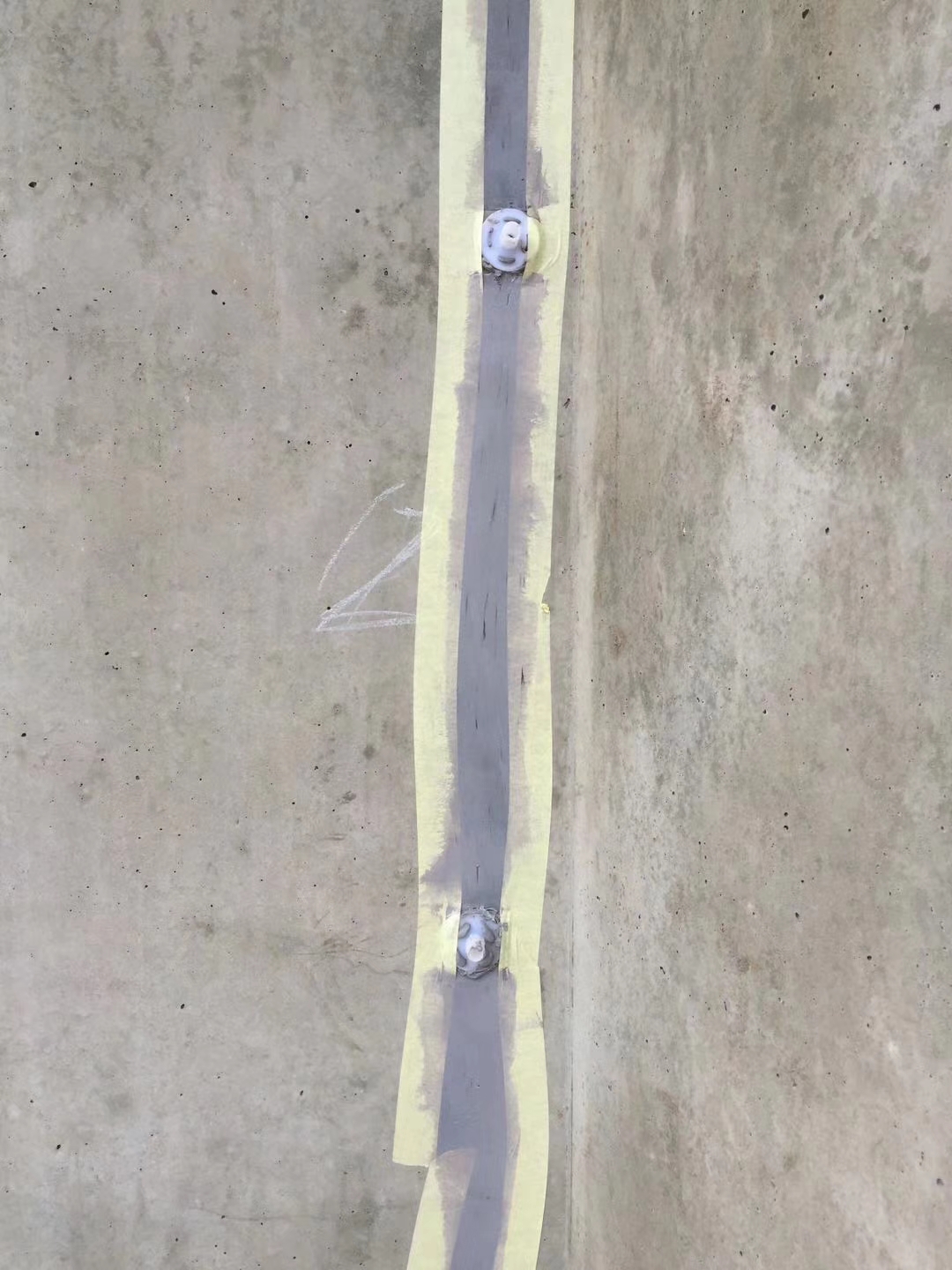

从施工角度看，柔性树脂胶的触变性经过专门设计，在立面或倒角施工时不会流淌，但又能自流平填充狭窄缝隙。这一点在精密电子元件的灌封中尤其重要，能避免气泡残留导致的局部放电风险。

哪些工程部位必须选用柔性灌封方案

实际施工中，有三个典型场景是柔性树脂灌封的“必选项”。首先是轨道交通的轨道板与底座板之间的弹性缓冲层，这里每天承受列车动荷载与温度变化，刚性材料的使用寿命往往不足两年。

其次是光伏电站的汇流箱与接线盒灌封。光伏组件暴露在户外，昼夜温差大，且常有风振。用柔性树脂灌封后，即使接线盒外壳因热胀冷缩发生微变形，内部灌封胶也能保持密封，避免湿气侵入导致绝缘失效。

地坪工程中的伸缩缝处理也是常见应用。传统做法是用沥青或硬质环氧填缝，但半年后普遍出现边缘碎裂。采用柔性树脂灌封后，缝两侧的地坪在热胀时，胶体被压缩后能弹性恢复，不会因挤压导致相邻地坪起拱。

施工中必须把控的三个关键参数

第一个参数是基材含水率。柔性树脂对潮湿敏感度低于聚氨酯，但基材含水率仍要控制在8%以下。经验上来说，用火焰喷枪烘烤待灌封区域至表面无潮气，再涂刷一道专用界面剂，能有效避免后期鼓包。

第二个参数是混合温度。A、B组份在15℃-25℃时混合效果最佳。冬季施工时，料温低于10℃会导致粘度骤增，无法充分浸润缝隙。我们曾遇到一个项目，现场工人用热水浴加热组份，结果局部温度过高导致爆聚，整桶胶报废。

第三个参数是养护时间。虽然柔性树脂24小时即可达到70%强度，但完全固化需要7天。在桥梁支座灌浆后，至少72小时内不能施加设计荷载。这一点常被赶进度的施工队忽略，结果支座在胶体未完全固化时就受力，导致后期蠕变位移超标。

与国标规范对标：如何验证材料性能

目前柔性树脂灌封胶的检验主要参照GB/T 50448-2015《水泥基灌浆材料应用技术规范》中的部分条款，但该规范主要针对刚性材料。实际操作中，我们更推荐参考JC/T 2461-2018《建筑用弹性密封胶》中的拉伸-压缩循环测试方法。

具体来说，合格的柔性树脂灌封胶应满足以下指标：在-40℃至80℃温度范围内，拉伸模量不高于0.5MPa，且经过200次拉伸-压缩循环后，无内聚破坏或粘接面剥离。这个测试模拟了桥梁支座在四季温差下的真实受力状态。

另外，对于电子灌封应用，必须关注体积电阻率和介电强度。行业通行标准要求体积电阻率≥1×10¹⁴ Ω·cm，介电强度≥18kV/mm。低于这个值，在高频电场环境下可能出现击穿风险。

一个实际案例：某高铁站房伸缩缝灌封修复

2023年，我们参与了一个高铁站房候车大厅地坪伸缩缝的修复工程。原设计用的是聚氨酯密封胶，但两年后全部老化变硬，失去弹性，导致缝两侧瓷砖起翘。现场勘查发现，缝隙宽度从原来的10mm变化到了18mm，且存在明显错台。

我们给出的方案是：先用角磨机将缝内残留的旧胶清理至15mm深，然后涂刷环氧底涂，再注入柔性树脂灌封胶。这里有个细节：由于缝隙宽度已变大，我们调整了配比，将固化剂比例降低了5%，使胶体固化后更软，以适应更大的变形量。

修复完成一年后回访，缝隙处完好无损，没有出现任何开裂或脱粘。站房维护人员反馈，即使冬季空调关闭导致室内温度降至5℃，夏季又回升至40℃，胶体表面依然平整，没有出现鼓包或凹陷。这个案例说明，选对材料并针对现场情况微调工艺，是保证长期效果的关键。
