水工建筑物和桥梁墩台长期遭受高速水流冲刷和泥沙磨蚀，传统修补材料往往因韧性不足而开裂失效。高弹性抗冲磨砂浆正是为解决这一难题而设计，它兼具聚合物的高弹性和无机材料的耐久性，能有效抵抗气蚀和冲磨破坏，大幅延长修补部位的使用寿命。

材料核心性能与最新技术标准

这款砂浆属于聚合物改性水泥基复合材料，其性能指标需同时满足《工程结构加固材料安全性鉴定技术规范》GB 50728-2011和《水泥基灌浆材料》GB/T 50448-2015的相关要求。与普通修补砂浆不同，其核心优势在于断裂伸长率超过50%，能吸收冲击能量。

根据GB 50728-2011，RG型聚合物砂浆的劈裂抗拉强度应≥7.0MPa，28天抗压强度≥55MPa。实际检测中，该材料的抗折强度可达到12MPa以上，与老混凝土的拉伸粘结强度≥2.5MPa，且破坏界面位于混凝土本体，证明粘结力足够可靠。

在流动度方面，初始流动度控制在250mm±10mm，30分钟流动度保留值≥200mm，确保现场施工有足够的操作时间。初凝时间约为45分钟，终凝时间不超过2小时，适合快速抢修工况。

解决哪些工程顽疾

主要针对三类典型病害：一是泄水建筑物过流面的冲磨坑槽，比如溢洪道底板、消力池护坦；二是桥梁墩柱在水位变动区的冻融剥蚀和钢筋锈蚀；三是工业厂房地面长期受重载车轮碾压和酸碱介质腐蚀产生的起砂、开裂。

以某水电站泄洪洞修补工程为例，原混凝土面层因高速挟沙水流冲刷，最大坑深达15cm。采用该砂浆修补后，经过两个汛期运行，表面仅出现轻微磨耗，未发现脱层或贯穿裂缝，耐久性显著优于普通环氧砂浆。

对于钢筋混凝土梁柱的抗震加固，该材料可作为钢丝绳网片-聚合物砂浆面层的基材，能有效约束核心混凝土，提高构件延性。加固后的构件抗剪承载力可提升30%以上，符合《混凝土结构加固设计规范》GB 50367的要求。

施工操作要点与温控要求

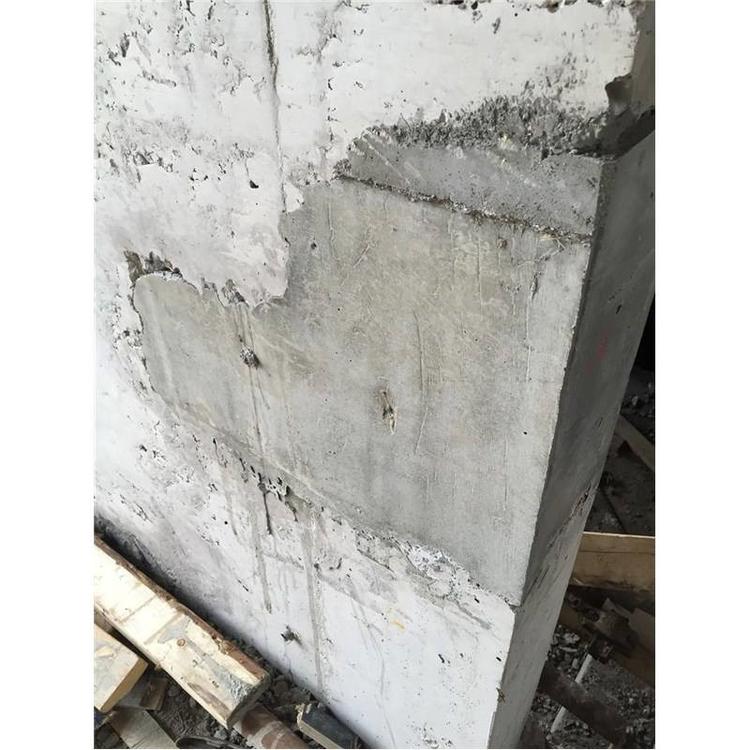

基层处理是成败关键。必须剔除疏松层，露出坚硬骨料，用高压水枪冲洗干净，并保持饱和面干状态。如果基面有明水，需用棉纱吸干或热风机吹干，否则会形成水膜隔离层，导致粘结失败。

材料配比严格按粉料:乳液=6:1（重量比）执行。搅拌时先加入90%乳液，边搅拌边加入粉料，低速搅拌2分钟后，再加入剩余10%乳液，继续搅拌1分钟至均匀无结块。严禁一次加水过多，否则会严重降低强度。

施工环境温度宜控制在5℃~35℃。低于5℃时需采用热水拌合（水温不超过40℃）并覆盖保温毯养护；高于35℃时应采取遮阳措施，并在2小时内用完拌合料。抹面完成后，终凝前需二次压光，消除表面微裂纹。

养护与质量验收标准

养护是保证材料性能发挥的最后一道关。终凝后立即覆盖湿麻袋或喷洒养护剂，保持表面湿润。养护期不少于7天，前3天严禁受外力冲击或振动。对于薄层修补（厚度＜2cm），建议采用薄膜覆盖保湿。

验收时按《建筑结构加固工程施工质量验收规范》GB 50550执行。现场应检测粘结强度，采用拉拔法，每100m²不少于一组（3个测点），平均值不得低于设计值的80%，最小值不低于设计值的70%。厚度偏差控制在±2mm以内。

常见问题处理：如果发现砂浆表面起皮，通常是基层干燥吸水过快导致，施工前应提前洒水预湿。如果出现空鼓声，说明基层清理不彻底或界面未涂刷处理剂，必须凿除重做。经验上来说，每道工序间隔不超过30分钟，能有效避免冷缝产生。
