二次灌浆层开裂、空鼓，往往是设备基础或支座安装后最头疼的问题。说白了，水泥基二次灌浆料就是用来填充设备底座与基础之间那层空隙的特种砂浆，核心任务是传递荷载并保证受力均匀。选对材料并规范施工，才能避免后期返工，这也是我们今天要聊透的话题。

水泥基二次灌浆料到底是什么材料

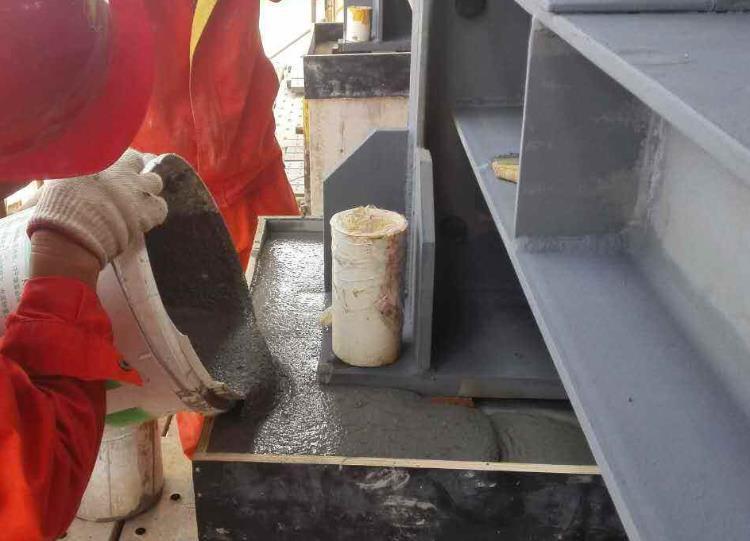

从材料构成上看，它是以水泥为胶凝材料，配合高流态外加剂和精选骨料制成的干混砂浆。与普通混凝土不同，这种材料在加水搅拌后具有极佳的流动性，能自动填充狭小空间，不需要振捣就能密实成型。

按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的分类，这类材料按流动度分为Ⅰ类（≥290mm）和Ⅱ类（≥340mm），分别对应不同的施工间隙。比如设备底座与基础间隙在30mm-60mm时，通常选用Ⅰ类；间隙更小则需Ⅱ类以保证填充到位。

实际操作中，我见过不少现场因为图省事直接用普通混凝土代替，结果三天后拆模发现大量蜂窝麻面。水泥基灌浆料之所以专门设计，就是为了解决普通混凝土在大流动度下容易离析、泌水的问题，它的保水性和均匀性经过专门优化。

为什么设备安装必须用它而不是普通混凝土

关键区别在于膨胀补偿收缩。普通混凝土硬化过程中会产生约0.04%-0.06%的干缩，而设备底座与基础之间的空隙一旦收缩，就会形成微米级的缝隙，直接导致接触不良。水泥基二次灌浆料通过添加膨胀组分，在塑性阶段和硬化早期产生0.02%-0.04%的微膨胀，正好抵消收缩。

以某桥梁支座灌浆项目为例，我们当时检测了三个不同厂家的材料，28天抗压强度都达到70MPa以上，但只有膨胀率控制在0.02%-0.03%的那批，在后续半年监测中未出现任何脱空。强度再高，如果收缩补偿不到位，螺栓预紧力会逐渐松弛，设备震动时就会产生位移。

从施工效率看，这类材料在标准温度（20℃±5℃）下，30分钟流动度保留值通常能达到初始值的80%以上，给了工人足够的操作时间。而普通混凝土在同样时间内已经初凝，根本没法保证大面积灌浆的连续性。

施工时最容易踩的三个坑

第一个坑是加水过量。有些师傅觉得料太稠，多加点水好流平，结果强度直接打七折。按照规范，每袋25kg的干料加水量应控制在4.0-4.5kg之间，超出这个范围，水胶比增大后孔隙率上升，28天强度可能从60MPa掉到40MPa以下。

第二个坑是基层没润透。干基础面会快速吸收灌浆料中的水分，导致表层失水起粉。正确做法是在灌浆前4-6小时充分洒水，使基础混凝土表面达到饱和面干状态。我见过最严重的案例是某电厂汽轮机基础，因为没润湿，灌浆后第二天表层一刮就掉砂，最后整体凿除重做。

第三个坑是单次灌浆厚度超标。规范要求单次灌注厚度不宜超过100mm，超过这个厚度时，材料自身的水化热集中释放，容易导致中心温度过高而开裂。如果实际间隙超过100mm，必须分层施工，且每层间隔时间不超过初凝时间（通常为40-60分钟）。

养护和验收的硬指标

养护是决定最终性能的最后一道关。灌浆完成后，应立即用湿草帘或塑料薄膜覆盖，保持表面湿润。在5℃-35℃的环境下，养护期至少7天；如果环境温度低于5℃，必须采取保温措施，否则水化反应停止，强度增长停滞。某次冬季施工，我们用了热水拌合（水温不超过40℃），并在表面覆盖保温棉，最终强度检测合格。

验收时主要看三点：一是外观无裂缝、无空鼓声（用木锤敲击检查）；二是28天抗压强度不低于设计值，现场可留试块同条件养护；三是膨胀率检测，用千分表测量灌浆前后高度变化，合格范围是0.02%-0.05%。如果发现局部空鼓面积超过单块面积的5%，必须钻孔注浆补强。

经验上来说，大型设备基础灌浆后最好进行7天的沉降观测，每天记录一次。如果发现不均匀沉降超过0.5mm/天，说明灌浆层与基础结合面可能存在问题，需要及时处理。

不同场景下的选材侧重点

在风力发电机组基础中，塔筒与基础环之间的灌浆层长期承受交变荷载，对疲劳性能要求极高。此时应选用抗折强度≥10MPa（28天）的型号，且骨料最大粒径不超过5mm，以保证在动态荷载下不开裂。

对于钢铁厂轧机底座这类高温环境（局部温度可达80℃），普通水泥基材料会因热膨胀系数不匹配而开裂。需要选用耐热型灌浆料，其中铝酸盐水泥含量较高，能在150℃以下保持结构稳定。我曾参与过一个连铸机改造项目，用的是耐热型材料，三年后检查依然完好。

而在地铁轨道板灌浆中，重点则是早强和流动性。因为施工窗口只有2-3小时，要求材料在4小时抗压强度达到20MPa以上，同时流动度保持时间不少于45分钟。这种场景下，材料中的促凝组分和减水剂配比需要专门调整，不能拿通用型号凑合。
