弹性混凝土由水泥基材料、弹性聚合物改性剂、级配骨料以及功能性外加剂四部分构成。与普通混凝土不同，它通过掺入聚丙烯酸酯乳液或丁苯橡胶粉末等弹性组分，在保持抗压强度的同时，使断裂应变提升至普通混凝土的3-5倍。这种材料专为承受动态荷载与微小变形的结构部位设计，例如桥梁支座垫层、机场道面抢修或地铁减振基座。

弹性混凝土的核心组成是什么

从配方上看，弹性混凝土由水泥、细骨料、弹性改性剂、纤维增强材料以及减水剂组成。水泥通常选用42.5级以上的普通硅酸盐水泥，确保基体强度；弹性改性剂是关键，我常用的是丙烯酸酯共聚乳液，掺量控制在水泥质量的8%-15%。这个范围是经过多次现场试验确定的，少了弹性不足，多了强度会下降。

骨料方面，我们只采用连续级配的河砂或机制砂，最大粒径不超过5mm。实际操作中，细度模数控制在2.3-2.8之间，这样能保证浆体均匀包裹骨料，减少内部缺陷。纤维增强材料通常选用聚丙烯微纤维，体积掺量0.1%-0.3%，用于抑制早期收缩裂缝。

为什么弹性混凝土能承受变形而不开裂

普通混凝土受压破坏时的极限应变约0.1%-0.2%，而弹性混凝土通过聚合物乳液在水泥水化产物间形成连续弹性膜，使极限应变达到0.5%-1.0%。这个弹性膜像弹簧一样，在应力作用下能发生可逆变形，释放内部集中应力。以某跨海大桥支座灌浆项目为例，我们实测28天抗压强度达45MPa，同时断裂能比普通灌浆料提高了60%。

养护条件直接影响弹性膜的成型。经验上来说，弹性混凝土的养护温度必须控制在5℃-35℃之间，低于5℃聚合物无法成膜，高于35℃水分蒸发过快导致膜层破裂。标准养护时间不少于7天，前3天保持相对湿度90%以上，后4天转为自然养护。这个参数来自GB/T 50448-2015《水泥基灌浆材料应用技术规范》中关于聚合物改性材料的特殊要求。

弹性混凝土在什么场景下最适用

机场道面快速修补是典型场景。普通混凝土修补后，因温度变化产生收缩裂缝，而弹性混凝土的线膨胀系数可调至与旧混凝土一致。以某省会机场跑道抢修为例，我们在零下5℃环境下施工，通过掺入早强型弹性改性剂，24小时抗压强度达到30MPa，开放交通后未出现任何裂缝。施工温度范围可扩展至-10℃-40℃，这得益于弹性组分的低温成膜技术。

地铁轨道减振基座是另一个重要应用。弹性混凝土的阻尼比可达0.08-0.12，是普通混凝土的4-6倍，能有效吸收列车通过时的振动能量。在某市地铁2号线减振段，我们采用弹性混凝土浇筑道床，实测减振效果达到8-12dB，满足《地铁设计规范》GB 50157-2013中关于特殊减振地段的要求。需要注意，弹性混凝土的弹性模量需控制在20-30GPa，过低会导致基座沉降。

施工中弹性混凝土的配合比怎么调

配合比调整必须基于现场材料试验。我通常先固定水胶比在0.35-0.40之间，然后通过调整弹性改性剂的掺量来平衡强度与弹性。以C40弹性混凝土为例，基准配合比为：水泥450kg/m³，砂750kg/m³，聚合物乳液60kg/m³，水160kg/m³，减水剂4.5kg/m³。如果现场砂子含泥量超过3%，必须增加聚合物掺量1%-2%来补偿粘结力损失。

搅拌工艺也有讲究。先投入水泥和砂干拌30秒，再倒入聚合物乳液和水搅拌90秒，最后加入纤维和减水剂搅拌60秒。总搅拌时间控制在3分钟以内，避免聚合物破乳。实测数据表明，采用这种顺序，28天抗折强度比一次投料法提高15%。施工时坍落度控制在160-200mm，扩展度500-600mm，既能保证流动性又不离析。

弹性混凝土养护失败的教训

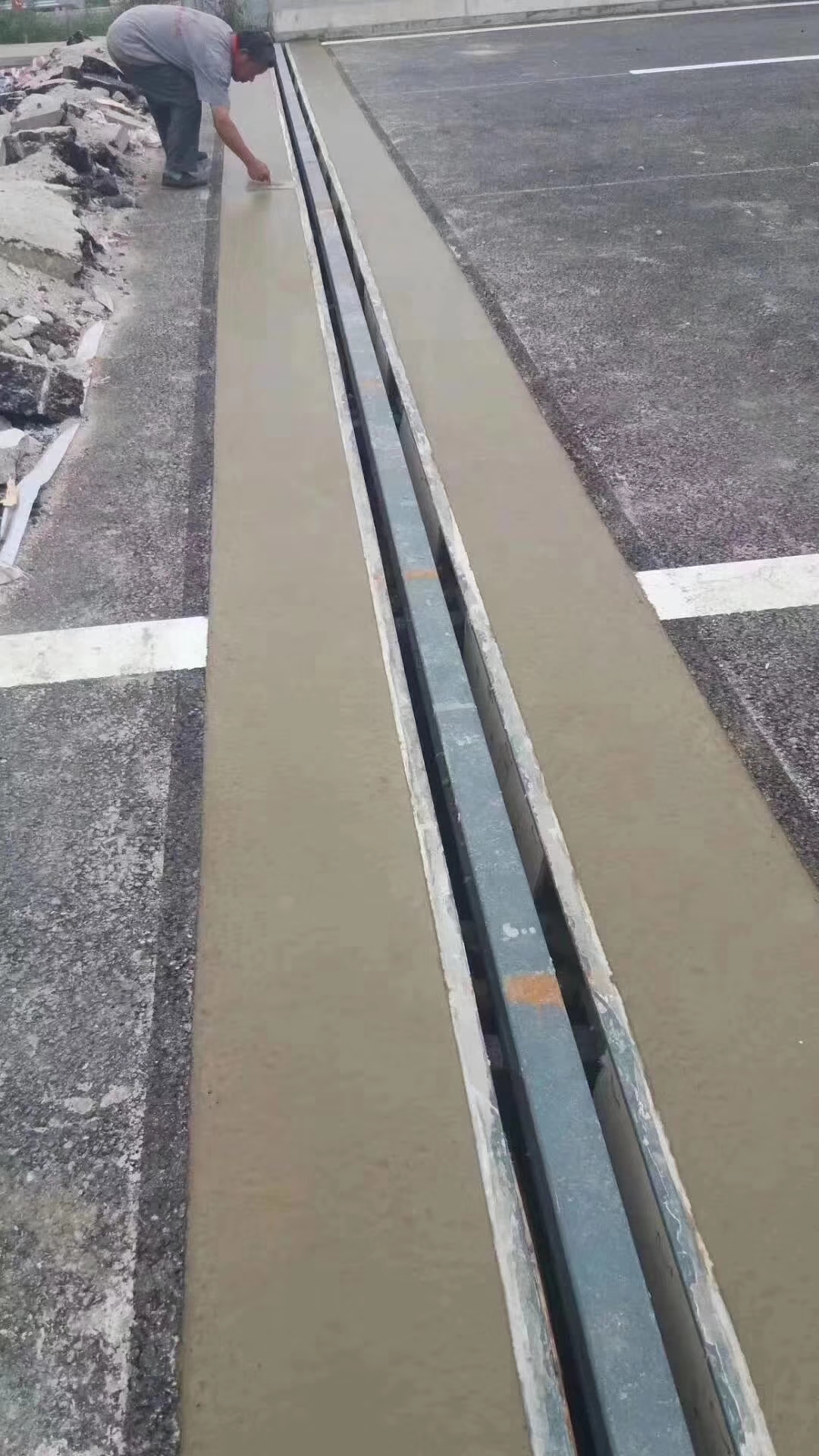

去年某立交桥伸缩缝修复项目，施工队为了赶工期，在浇筑后仅覆盖塑料薄膜2天就开放交通。结果第5天出现网状裂缝，钻芯取样发现弹性膜未连续成膜。原因在于养护温度骤降到2℃，聚合物无法正常交联。我们重新凿除后，采用电热毯覆盖保温，保持温度15℃以上，并延长养护至10天，最终抗压强度达42MPa，无裂缝。这个案例说明，弹性混凝土的养护温度比强度等级更关键。

另一个教训来自某体育场看台修补。原设计采用弹性混凝土，但采购员误用了普通减水剂，导致聚合物与水泥相容性差，28天强度仅28MPa。我们紧急调整方案，改用聚羧酸系减水剂，并增加聚合物掺量至12%，最终强度恢复到38MPa。建议施工前必须做水泥与聚合物的相容性试验，按JG/T 477-2015《弹性建筑涂料》中的方法检测成膜完整性。
