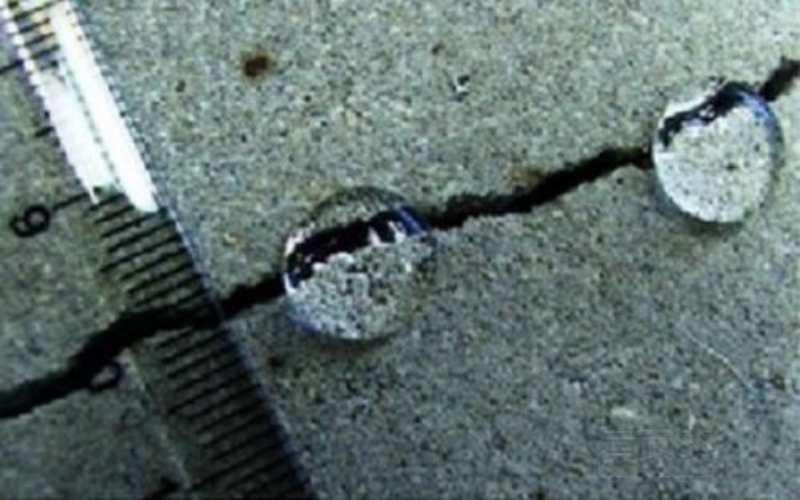

混凝土结构出现裂缝后，如何选择合适的修补材料和工艺直接决定加固效果。环氧裂缝修补胶因其高粘结强度和耐久性，已成为混凝土裂缝修复的主流方案。本文从界面处理、材料选型到施工验收，给出可落地的技术细节。

裂缝界面处理的三个关键步骤

裂缝修补前，界面处理直接影响胶粘剂的附着力。第一步是沿裂缝打磨，清除表面浮浆和油污，用喷砂机或角磨机将裂缝两侧各100mm范围内处理至露出骨料坚固新面，再用压缩空气吹净粉尘。第二步是开槽处理：若设计图纸要求V形或U形槽，需按截面形状标记、开凿并修整；若未指定，应凿成U形槽，深度控制在5-10mm，槽宽不小于10mm，且沿裂缝走向保持平滑弧形，避免局部凸起。第三步是含水率控制：根据GB 50367-2013《混凝土结构加固设计规范》第5.3.4条，环氧胶粘剂施工前基层含水率应低于8%，若裂缝腔体潮湿，需用热风机干燥至表面无明水，否则环氧胶在潮湿界面固化强度会下降30%以上。

环氧裂缝修补胶的性能指标与选型要点

选胶时需关注三个核心参数：一是抗压强度，按GB/T 50448-2015《水泥基灌浆材料》附录A检测，环氧修补胶的28天抗压强度应≥50MPa；二是流动度，用于压力注浆的胶液初始流动度应控制在120-180mm（参照GB/T 50448-2015锥形流动度试验），以保证细小裂缝的渗透性；三是凝结时间，在25℃标准环境下，操作时间应≥30分钟，初凝时间≥2小时。实际工程中，裂缝宽度小于0.3mm时选用低粘度环氧胶（粘度≤500mPa·s），裂缝宽度0.3-2mm时选用标准型环氧胶（粘度1000-3000mPa·s）。注意：高湿度环境下（相对湿度>85%）必须选用水下固化型环氧胶，否则胶层易发白、强度下降。

注浆嘴布置与密封施工的实操参数

注浆嘴间距根据裂缝宽度调整：裂缝宽度0.1-0.3mm时，间距15-20cm；宽度0.3-1mm时，间距20-30cm；宽度大于1mm时，间距30-40cm。注浆嘴必须设置在裂缝交叉处、裂缝末端和宽度突变处，每个注浆嘴同时作为排气孔或出胶口。密封胶采用环氧腻子，按产品说明书比例称量（通常A:B=2:1），用油灰刀沿裂缝刮涂，厚度1-2mm，宽度不小于30mm。经验上来说，密封后需静置10-15分钟待其初凝，再用手指按压检查是否牢固，若有气泡需立即刺破补涂。

压力注胶的操作流程与温度控制

注胶压力根据裂缝深度确定：浅裂缝（深度<5cm）采用0.2-0.4MPa低压慢注；深裂缝（深度5-20cm）采用0.4-0.8MPa，注胶速度控制在10-20ml/min。注胶顺序从裂缝一端开始，相邻注浆嘴出胶后立即封闭该嘴，依次推进。施工温度应保持在5-35℃之间，低于5℃时环氧胶固化极慢，需采用低温固化型产品；高于35℃时操作时间缩短，应分次少量配胶。注胶完成后，养护温度20℃以上时，24小时后可拆除注浆嘴；养护温度10-20℃时，养护时间延长至48小时。按GB 50550-2010《建筑结构加固工程施工质量验收规范》第6.4.3条，注胶后需进行钻芯取样检测，芯样抗压强度应达到设计值的90%以上。

质量验收与常见缺陷处理

验收分两步：第一步是外观检查，用放大镜观察裂缝表面，无气泡、无未灌注区域；第二步是强度验证，按JGJ 145-2013《混凝土结构后锚固技术规程》附录C进行拉拔试验，取3个测点，平均粘结强度应≥3.0MPa且最小值≥2.5MPa。常见问题处理：若注胶后胶液外渗，说明密封不严，需用环氧腻子补封并二次注胶；若裂缝内存在空鼓，可用超声波检测仪定位，在空鼓处补钻注浆孔重新注胶。实际操作中，裂缝修补后7天内应避免结构受振动或荷载，以保证环氧胶充分固化达到最终强度。
