混凝土强度不够是施工中常见的问题，但别急着砸掉重来。针对混凝土强度不足，通过分析成因并采用专业加固材料，完全可以在不破坏原有结构的前提下恢复甚至提升强度。下面我从15年现场经验出发，结合2025年最新国标要求，把补救方法和技术细节讲透。

先查清楚强度不够的根子在哪里

混凝土强度上不去，原因得一个一个排查。最常见的是水灰比过大——水加多了，表面泌水严重，强度自然往下掉。按GB 50204-2015《混凝土结构工程施工质量验收规范》要求，水灰比应控制在0.4-0.6之间，现场拌合时得用秤量水，不能凭感觉。

骨料级配不合理也是个坑。砂子太细或含泥量高，会阻碍水泥水化，导致表面起砂。实际操作中，砂的含泥量应控制在3%以下，粗骨料粒径要连续级配。另外，过度振捣会让浆体上浮、骨料下沉，表面强度直接打折。养护不到位更常见——夏天暴晒、冬天受冻，混凝土在低温下凝结时间延长，强度发展受阻。按GB 50666-2011《混凝土结构工程施工规范》，养护温度不宜低于5℃，时间不少于7天。

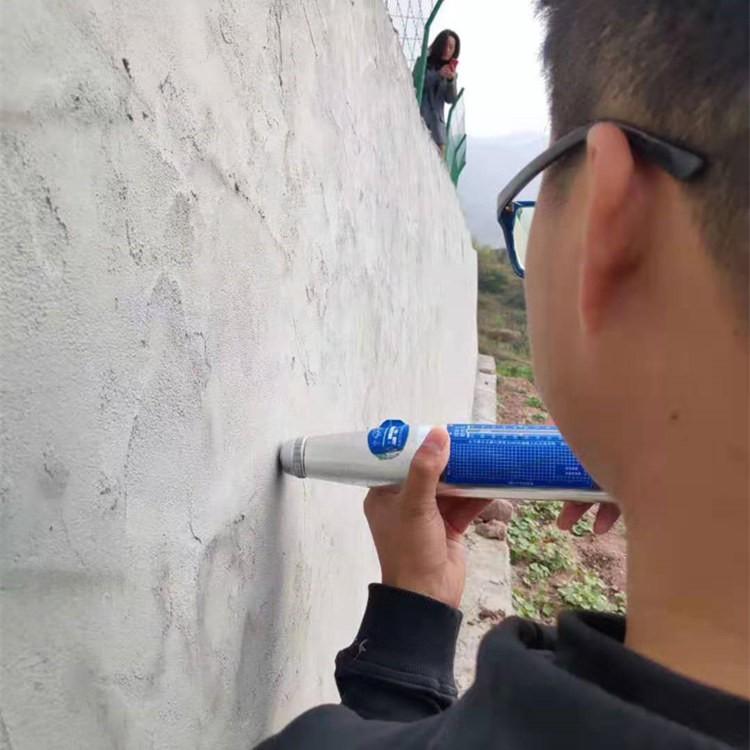

经验上来说，回弹法检测强度偏低时，先看碳化深度。碳化深度超过6mm，回弹值会虚高，实际强度可能更低。这时候得用钻芯法复核，按JGJ/T 23-2011《回弹法检测混凝土抗压强度技术规程》操作。

表面强度低就用混凝土增强剂渗透加固

如果只是表面强度不够，内部结构没问题，用混凝土表面增强剂是最经济的办法。这种材料是水基渗透型，能渗入混凝土表面以下2-5mm，与游离氢氧化钙反应生成硅酸钙凝胶，堵塞毛细孔。按GB/T 50448-2015《水泥基灌浆材料》标准，增强剂处理后，表面强度可提升20%-40%，最高能到45%。

以某地下车库地面修复工程为例，原混凝土回弹强度只有22MPa，用增强剂涂刷两遍，养护7天后回弹值升到32MPa。注意施工温度要在5℃-35℃之间，涂刷前把表面浮浆打磨干净，每公斤材料涂刷面积控制在4-6平方米。3天后就能看到效果，一周后强度稳定。

大面积强度不足时得用结构加固法

当混凝土整体强度达不到设计值，比如C30的梁柱实测只有C20，就得按GB 50367-2013《混凝土结构加固设计规范》来操作。常用的方法包括粘贴碳纤维布、外包型钢或增大截面法。以增大截面法为例，新浇混凝土强度等级要比原结构高一级，且不低于C25，厚度不小于60mm。

施工要点：原混凝土表面要凿毛、清理干净，涂刷界面剂，植筋间距按JGJ 145-2013《混凝土结构后锚固技术规程》执行。养护时间不少于14天，期间保持湿润。检测验收按GB 50550-2010《建筑结构加固工程施工质量验收规范》进行，现场取芯试压，强度要达到设计值的100%。

桥梁码头这类特殊部位怎么处理

桥梁、码头等暴露在外的结构，强度不足还涉及耐久性问题。按JTG/T J22-2008《公路桥梁加固设计规范》，碳化深度超过保护层厚度时，要先做防碳化处理。常用的有硅烷浸渍或环氧树脂涂层，渗透深度要求达到10mm以上。

以某码头面层修复为例，原混凝土因海水侵蚀强度降到25MPa。先清除松散层，用高压水枪冲洗，再涂刷两遍渗透型增强剂，最后做5mm厚聚合物砂浆保护层。28天后钻芯取样，强度达到38MPa，满足设计要求。注意聚合物砂浆的流动度控制在170-190mm，凝结时间初凝不小于45分钟、终凝不大于6小时。

养护和检测的硬指标不能省

不管用哪种方法，养护是最后一道关。按GB 50204要求，养护温度低于5℃时得加防冻剂，高于35℃时要覆盖湿布。检测验收分两步：先做回弹或钻芯测强度，再检查外观有无裂缝、空鼓。强度评定按GB/T 50107-2010《混凝土强度检验评定标准》，每组试件的代表值取平均值，最小值不低于设计值的95%。

实际操作中，我建议在修复后第7天、14天、28天各测一次强度，记录数据。如果28天强度仍不达标，得重新评估加固方案。记住，混凝土强度不够不是世界末日，按规范一步步来，问题都能解决。
