彩色陶瓷颗粒路面胶是解决彩色防滑路面施工中颗粒脱落、粘结不牢问题的关键材料。本文从材料性能、施工参数到验收标准，系统讲解这种改性环氧树脂胶粘剂的技术要点，帮助工程人员一次施工到位。

改性环氧树脂的粘结强度与渗透锚固机理

彩色陶瓷颗粒防滑路面胶以改性环氧树脂为基体，其拉伸粘结强度按GB/T 50448-2015检测，标准条件下可达3.5MPa以上，远高于普通路面胶的2.0MPa。这种材料的三维交联密度高，内聚强度大，能抵抗车辆碾压和剪切力。

实际操作中，胶液能渗入混凝土或沥青路面表层0.5-1mm的微孔中，形成类似“树根”的机械锚固。以某城市快速路彩色防滑段为例，施工后经3年重载交通检验，未出现整片脱落。对混凝土基层，粘结强度应≥2.5MPa（拉拔试验）；对沥青基层，要求≥1.5MPa，否则需进行界面处理。

耐化学腐蚀性能与路基保护

改性彩色陶瓷颗粒胶粘剂在5%硫酸、10%氢氧化钠、3%氯化钠溶液中浸泡72小时，质量变化率≤1%，强度保留率≥90%。这一性能对停车场、加油站等有油污和化学品接触的路面尤为关键。

胶层同时能封闭路基表面，阻止水分和氯离子渗入，延缓混凝土碳化和沥青老化。按GB 50367-2013附录D的耐化学腐蚀性试验方法，该材料在模拟酸雨环境中1000小时无起泡、无剥落。经验上来说，在北方除冰盐环境下，使用该胶的路面寿命比普通彩色路面延长2-3年。

耐候性设计与四季性能验证

针对紫外线、温差和冻融循环，配方中加入了受阻胺类光稳定剂和抗氧剂。按GB/T 50082-2009进行300次冻融循环试验（-20℃至20℃），粘结强度下降≤15%。在南方湿热地区，经5年自然暴露，色差ΔE≤3，无粉化和脆裂。

实际施工中，建议在5℃-35℃环境温度下作业。低于5℃时，需选用低温固化体系，否则固化不完全，强度会打折扣。高温季节（＞35℃）则需缩短可操作时间，避免胶液过早凝胶。

固化速度与交通开放时间

标准型彩色陶瓷颗粒路面胶在25℃下，初凝时间控制在30-40分钟，终凝时间≤4小时。按JTG/T J22-2008附录B的拉拔试验，6小时后拉拔强度可达设计值的80%，允许轻型车辆通行；24小时后强度达100%，可开放正常交通。

与普通环氧胶（需24小时封闭养护）相比，能减少封路时间60%以上。但需注意：低温（10℃以下）或高湿（相对湿度＞85%）条件下，固化时间会延长至8-12小时，应适当延长封闭时间。养护期间严禁淋雨和践踏。

施工关键参数与常见问题处理

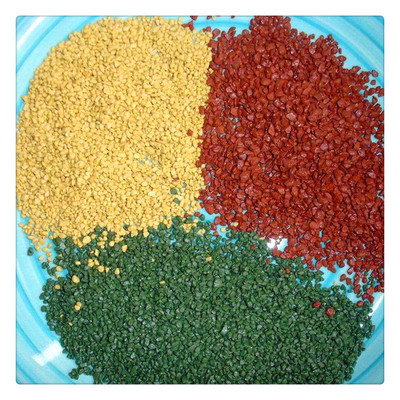

胶液与固化剂的配比按重量比4:1（或按厂家说明），混合后需在可操作时间内用完。涂布量控制在0.8-1.2kg/m²，撒砂量3-5kg/m²，粒径选用1-3mm的彩色陶瓷颗粒。涂胶后立即撒砂，待固化后扫除浮砂。

常见问题：若出现颗粒脱落，多因胶液涂布不均或固化前受潮；若胶层发粘，说明配比不准或固化剂失效。按GB 50550-2010第5.3节要求，每500m²应做一组拉拔试件，强度不达标需局部返工。施工前务必做小面积样板，确认效果后再大面积推进。
