水下环氧灌浆系统是解决海洋环境、桥墩水下区域及大坝蜂窝缺陷加固的核心方案，由纤维增强聚合物套管、水下环氧灌浆材料、水下密封胶及专用灌浆设备组成，适用于长期浸水或高腐蚀性环境中的混凝土结构修复。

水下环氧灌浆系统的核心组成与作用

这套系统主要由三部分构成：纤维增强聚合物套管提供结构补强骨架，水下环氧灌浆材料填充并粘结基体，水下密封胶确保系统整体防水防腐。套管可根据桥墩、桥台或大坝的异形截面定制，材料选用高强度玻璃纤维或碳纤维，配合抗紫外线和聚合物添加剂，确保在飞溅区和水下区的长期稳定性。

实际操作中，灌浆材料通过专用设备注入套管与混凝土之间的空隙，形成整体受力体。以某跨海大桥桥墩加固为例，该系统成功解决了潮汐区混凝土剥落和钢筋锈蚀问题，施工后结构承载力提升30%以上。

产品用途与典型工程场景

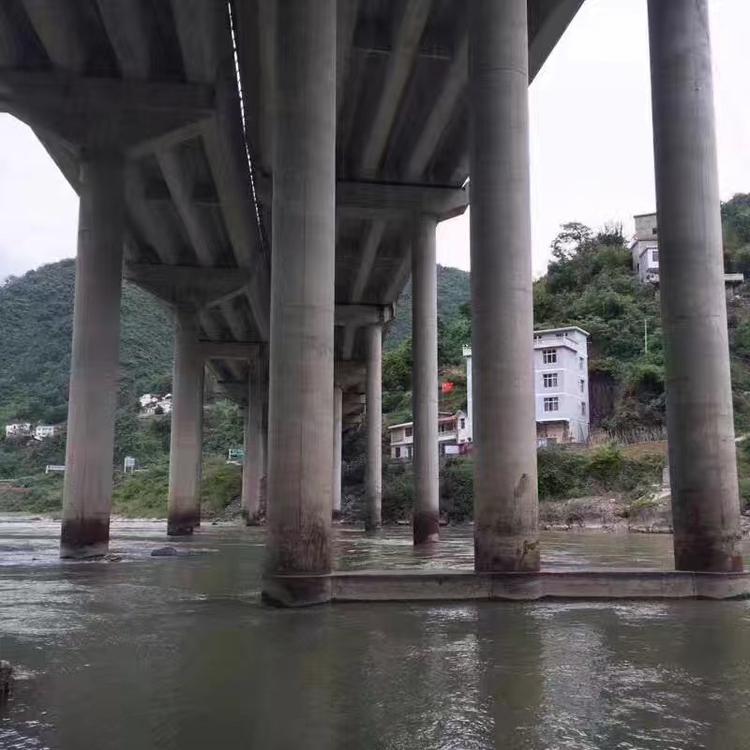

水下环氧灌浆材料主要用于修复桥台、桥墩水下区域的空心蜂窝和空洞缺陷，也适用于大坝水下部位的蜂窝、裂缝修补。在海洋环境中，该系统可有效防护飞溅区（潮差带）的混凝土结构，该区域因干湿交替和氯离子侵蚀，是腐蚀最严重的部位。

经验上来说，对于水位变动区的墩柱，传统无机灌浆材料常因收缩和抗渗性不足而失效，而水下环氧灌浆材料因其低收缩和高粘结力，能保证修补后的密实性和耐久性。具体场景包括：码头桩基加固、水闸底板修复、海底隧道衬砌缺陷处理等。

执行标准与规范依据

设计阶段应参照JTG/T J22-2008《公路桥梁加固设计规范》和TB10002.1《铁路桥涵设计规范》，确保结构计算符合行业要求。材料性能检测需满足GB50728-2011《工程结构加固材料安全性鉴定技术规范》和GB50367-2013《混凝土结构加固设计规范》中的相关条款。

耐久性设计依据GB/T 50476-2008《混凝土结构耐久性设计规范》，施工质量验收按GB 50550-2010《建筑结构加固工程施工质量验收规范》执行。同时，该体系需符合ETA欧洲技术认证和ASTM美国材料与试验协会标准，以保证国际工程适用性。注意，GB/T 50448-2015《水泥基灌浆材料》不直接适用于环氧类材料，但可作为流动度和凝结时间测试的参考方法。

纤维增强聚合物套管的性能参数与定制

套管主要由树脂、高强度玻璃纤维或碳纤维、抗紫外线添加剂等制成，可根据构件形状和现场尺寸定制。其主要性能指标包括：抗拉强度不低于600 MPa（玻璃纤维）或2000 MPa（碳纤维），弹性模量≥40 GPa，层间剪切强度≥15 MPa。套管壁厚通常为3-8 mm，根据水深和压力等级调整。

施工时，套管与混凝土基面间距应控制在20-50 mm，以保证灌浆材料能充分填充。现场拼接处需采用搭接工艺，搭接长度不小于100 mm，并使用配套密封胶处理，防止灌浆时漏浆。

水下环氧灌浆材料的技术特点与关键参数

该材料是一种水下固化复合增强体系，由三组分构成：A组分为低粘度、无溶剂改性环氧树脂，在真空、高速剪切条件下混合多种化学添加剂；B组分为亲水性固化剂，不含乙二胺等有毒物质，确保施工人员安全；C组分为粉末，含特种水泥、细石英砂和纳米级添加剂，用于调节稠度和强度。

关键性能参数如下：初始流动度≥300 mm（参照GB/T 50448-2015方法），可操作时间在20℃下为30-60分钟，初凝时间≤6小时，终凝时间≤24小时。7天抗压强度≥50 MPa，28天抗压强度≥70 MPa；与混凝土的粘结强度（湿态）≥2.5 MPa，干态≥3.5 MPa。水下固化后体积收缩率≤0.02%，抗渗压力≥1.5 MPa。

相比无机灌浆材料，其施工时间缩短40%以上，且能在5℃以上水温中正常固化。注意：施工温度低于5℃时需采取加热措施，或选用低温型固化剂。

施工工艺要点与质量控制

施工前需清理基面，去除松散混凝土、油污和海生物，露出坚实基层。水下部分可采用高压水枪或潜水员手工清理。套管安装应保证垂直度和同心度，底部用密封胶封堵，顶部预留灌浆口和排气口。

灌浆时采用专用泵送设备，从底部注入，压力控制在0.2-0.5 MPa，速度以排气口连续出浆为准。灌浆完成后，保持静置养护不少于24小时，期间避免振动和水流冲击。养护温度宜控制在10-30℃，湿度大于80%时需加强排水。

质量验收包括：外观检查（无气泡、空洞），取芯检测（芯样抗压强度≥设计值的90%），以及粘结拉拔试验（粘结强度≥2.0 MPa）。若发现局部不密实，可采用低压补灌处理。

常见问题与处理建议

灌浆过程中若出现漏浆，多为套管接缝或底部密封不严，应暂停施工，重新封堵后继续。若灌浆后表面出现气泡，可能因排气不畅或材料粘度过高，可适当提高灌浆压力或降低材料粘度（调整B组分比例，但需控制在厂家推荐范围内）。

对于水下流速较大的区域，建议在灌浆区设置临时围堰或采用缓流措施，确保材料在固化前不被冲散。经验上来说，潮汐区施工应选择平潮时段，减少水流干扰。
