地面薄层修补料的价格，说白了取决于你项目对强度、施工厚度和开放交通时间的要求。常规的3-5毫米薄层修补，材料成本通常在每平方米十几元到几十元不等，但最终单价必须结合你现场基层的粘结强度、施工温度以及是否需要抗裂纤维来综合核算。

薄层修补料到底贵在哪？核心成本构成拆解

很多人一上来就问价格，我通常会反问一句：你修补的区域是室内停车场还是室外市政路面？这两个场景用的材料体系完全不同。室内停车场主要看耐磨性和不起砂，而室外路面必须考虑冻融循环和紫外老化。

从材料成本构成看，普通水泥基修补料和聚合物改性修补料的差价主要来自胶粉和纤维。以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为参考，用于5毫米以下薄层修补的材料，其抗压强度2小时需达到20兆帕以上，这决定了必须使用特种水泥和活性矿物掺合料。

实际操作中，一个容易被忽略的成本项是界面处理。如果基层起砂严重，需要先涂刷一道渗透型界面剂，这部分的费用大约占材料总成本的15%到20%。经验上来说，很多项目失败就是因为省了这步，导致修补层两个月后空鼓脱落。

不同场景下，价格为什么能差出两三倍？

以某物流园仓库地坪修复为例，当时业主拿到的报价从每平方米25元到80元都有。我们到现场一看，问题出在修补厚度上。仓库叉车通道的磨损深度达到8毫米，但报价低的方案只按3毫米设计，这显然不现实。

薄层修补料的施工厚度直接决定了材料用量和价格。按照实际工程经验，3毫米以内的超薄修补，每平方米材料用量约4到5公斤；如果厚度达到5到8毫米，用量就要翻倍。此外，还需要考虑施工温度：低于5摄氏度时，必须使用低温型修补料，这类材料的配方成本比常规产品高约30%。

再说一个容易踩坑的点：有些项目要求修补后2小时开放交通，这就必须用快凝型材料。快凝型修补料的胶凝材料掺量高，价格自然上浮。以某桥梁支座灌浆项目为例，要求修补层1小时抗压强度达到30兆帕，这种特配材料的单价是普通修补料的2.5倍。

怎么判断报价是否合理？三个关键验收指标

拿到报价单，别只看单价，先看三个硬指标。第一是粘结强度，按照JC/T 2381-2016《修补砂浆》的要求，薄层修补料与混凝土基层的粘结强度应不低于1.5兆帕。如果报价单里没写这个数据，基本可以判断材料不合格。

第二是收缩率。薄层修补最怕开裂，材料28天收缩率必须控制在0.05%以内。我见过一个地下车库项目，用了收缩率0.12%的材料，三个月后整个修补面像龟壳一样裂开。这种返工成本，远高于当初多花的那点材料费。

第三是耐磨度。对于有车辆通行的地面，修补层的耐磨度应达到国标GB/T 16925-1997中规定的磨坑长度不大于32毫米。实际操作中，可以在报价单上要求供应商提供第三方检测报告，这是最直接的验证方式。

现场施工中，怎么把材料成本压到最低？

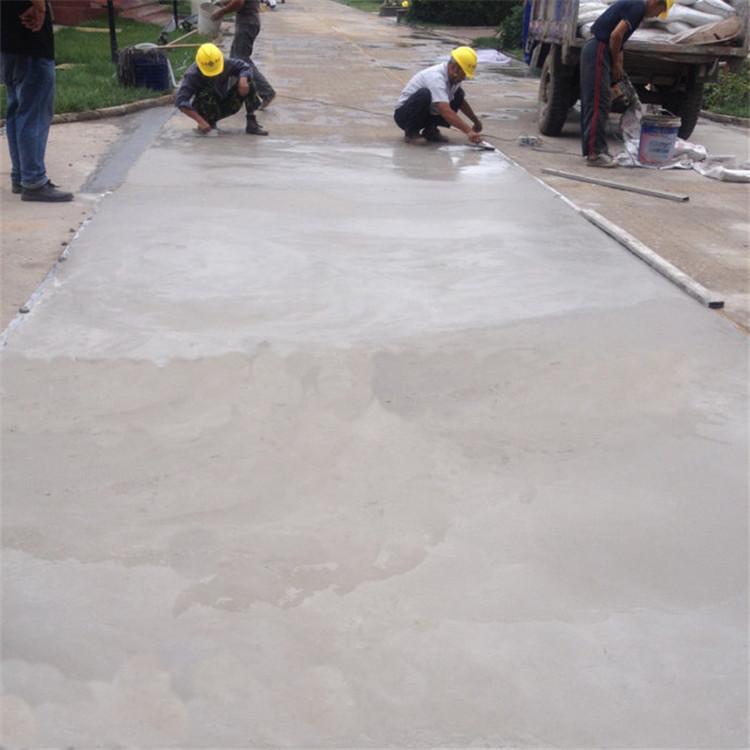

材料费是死的，但施工损耗是活的。以我十五年的现场经验，薄层修补料的损耗率通常在8%到12%之间，控制得好可以降到5%以下。关键在于搅拌和摊铺工艺。

搅拌时水灰比必须严格按厂家说明控制。很多施工队为了好摊铺，私自多加水，结果强度直接掉一个等级。比如原本设计强度C40，多加了5%的水，实际强度可能只有C30，这时候只能加厚修补层来弥补，材料成本反而上去了。

另一个省钱的技巧是分区域施工。比如一个5000平方米的停车场，可以按伸缩缝划分成若干区域，每次只搅拌一个区域需要的料量。避免一次性搅拌太多，来不及摊铺就初凝了，造成浪费。以某商场地坪修补为例，采用分区施工后，材料损耗从11%降到了6%。

从实际案例看，价格背后的隐性成本

去年处理过一个工业园区的地面修补投诉。业主选了最便宜的修补料，每平方米才18元，但施工后一个月就开始起皮。我们现场检测发现，材料本身强度没问题，但基层含水率超标，达到8%，而修补料的施工要求是含水率低于4%。

这个案例说明，价格低不代表总成本低。如果基层条件不满足要求，再便宜的材料也是白搭。处理这种问题，需要先做基层干燥处理，用热风机或自然通风，这部分工期成本往往比材料费还高。

还有一个常被忽视的点：修补料的储存条件。水泥基材料对湿度敏感，如果仓库潮湿，材料结块后强度会下降30%以上。正规供应商会提供防潮包装和保质期说明，采购时一定要确认这批材料的生产日期和储存环境。经验上来说，出厂超过三个月的修补料，使用前最好做一次试块强度检测。
