桥梁支座灌浆、设备基础二次灌浆、结构加固补强——这些场景的核心材料都是加固灌浆料。它解决的是高强承载、无收缩、快速施工三个关键问题，选错了型号或者施工不当，后期开裂、空鼓甚至结构失效的风险会直接翻倍。

加固灌浆料到底是什么材料，和普通灌浆料有啥区别

从材料构成上看，加固灌浆料属于水泥基复合材料，核心组分是特种水泥、精选级配骨料和多种改性外加剂。与普通灌浆料最大的不同在于，它必须同时满足高流动性（自流平）和微膨胀（无收缩）两个看似矛盾的性能要求。普通灌浆料往往只追求强度，而加固场景下，新旧混凝土界面的粘结力才是决定成败的关键。

以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为基准，加固灌浆料的流动度初始值应≥290mm，30分钟保留值≥260mm。实际工程中，我们更关注的是竖向膨胀率，规范要求24h竖向膨胀率在0.02%~0.50%之间，这个参数直接决定了灌浆层与基材之间会不会产生缝隙。经验上来说，如果膨胀率低于0.02%，后期收缩开裂的概率会超过30%。

什么情况下必须用加固灌浆料，别选错了型号

以某高铁桥梁盆式支座灌浆项目为例，设计要求灌浆层厚度仅20mm，但必须承受支座传来的5000kN竖向荷载。普通灌浆料在薄层施工时容易离析，且早期强度发展慢，根本满足不了7天达到C60的设计要求。这时候就必须选用I类加固灌浆料，其最大骨料粒径控制在4.75mm以内，流动度≥340mm，24h抗压强度就能达到30MPa以上。

实际操作中，判断该用哪种型号主要看三个指标：施工厚度、设计强度等级和工期要求。厚度小于30mm的薄层加固，必须用细骨料型；厚度在30~100mm之间的设备基础灌浆，可以用标准型；超过100mm的大体积灌浆，就要考虑放热和收缩问题，选用低水化热型。以某化工厂压缩机基础二次灌浆为例，厚度达到150mm，我们选用了低水化热加固灌浆料，配合缓凝型外加剂，最终28天强度达到85MPa，且未出现温度裂缝。

施工温度、养护时间这些参数怎么定，照着规范做才不出事

施工温度是现场最容易忽略的变量。规范要求灌浆时基材温度应在5℃~35℃之间，但实际中夏季高温和冬季低温才是考验。以某电厂设备基础灌浆为例，7月份施工时环境温度38℃，基材表面温度超过45℃，我们采取了冷水预冷基材、加冰拌合水、选用缓凝型外加剂三个措施，将浆体入模温度控制在30℃以内，最终避免了速凝导致的强度损失。

养护时间直接决定最终强度能否达标。加固灌浆料属于早强型材料，但并不意味着可以缩短养护周期。规范要求终凝后立即覆盖湿布或喷涂养护剂，养护时间不少于7天。以某桥梁支座灌浆为例，养护期间环境温度15℃~20℃，我们采用覆盖土工布并定时洒水的方式，7天抗压强度达到55MPa，28天达到70MPa，比设计值高出10%。如果养护不到位，28天强度可能只有设计值的70%。

现场搅拌和灌浆操作，三个常见坑你得避开

第一个坑是加水过量。很多施工队为了追求流动性，私自加水超过推荐用水量。以标准型加固灌浆料为例，推荐水料比是13%~14%，每多加水1%，28天强度会下降5~8MPa。某钢结构柱脚灌浆项目中，工人觉得浆体太稠，多加了2%的水，结果7天强度只有设计值的60%，最后只能凿除重做。

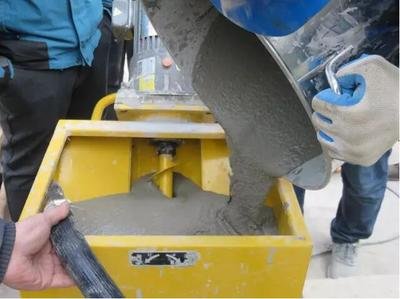

第二个坑是搅拌时间不足。规范要求机械搅拌时间不少于3分钟，但实际中很多现场用小型搅拌机只搅1分半钟。搅拌不均匀会导致浆体内气泡无法排出，硬化后表面出现蜂窝麻面。以某设备基础灌浆为例，我们要求搅拌时间严格控制在3~4分钟，搅拌完成后静置2分钟消泡，再二次搅拌30秒后灌浆，最终试块表面光滑，无可见气孔。

第三个坑是灌浆速度太快。特别是高位灌浆时，如果一次灌浆高度超过1.5m，浆体容易裹入空气形成气穴。规范要求从一侧连续灌浆，灌浆速度控制在每分钟0.5m~1m。以某桥梁支座灌浆为例，我们采用漏斗+软管从支座一侧缓慢注入，同时用木锤轻敲模板外侧辅助排气，最终灌浆层密实度达到99%以上。

从某立交桥加固项目看，怎么用加固灌浆料解决裂缝问题

2023年某城市立交桥检测发现，部分盖梁存在宽度0.2mm~0.5mm的裂缝，深度在20mm~50mm之间。设计院给出的方案是采用压力注浆加固，选用细骨料型加固灌浆料。施工时先沿裂缝开V型槽，槽深10mm，槽宽15mm，然后埋设注浆嘴，间距30cm。灌浆压力控制在0.2MPa~0.4MPa，从低处向高处依次注浆，直到相邻注浆嘴出浆为止。

这个项目的关键参数是灌浆料的抗压强度和粘结强度。我们选用的加固灌浆料28天抗压强度达到60MPa，与旧混凝土的粘结强度超过2.5MPa，远高于规范要求的1.5MPa。施工完成后28天取芯检测，芯样完整无界面分离，裂缝处灌浆料填充密实，最终荷载试验满足设计要求。经验上来说，裂缝宽度在0.1mm~0.3mm之间的，优先选用细骨料型灌浆料；宽度超过0.5mm的，可以考虑掺入钢纤维增强型。
