UHPC（超高性能混凝土）无收缩混凝土的核心优势在于，它在硬化过程中体积稳定，不产生收缩裂缝，同时具备超高强度与自密实特性。这种材料特别适用于钢筋密集、形状复杂的结构加固与修复工程，能有效解决新旧混凝土界面粘结难题。

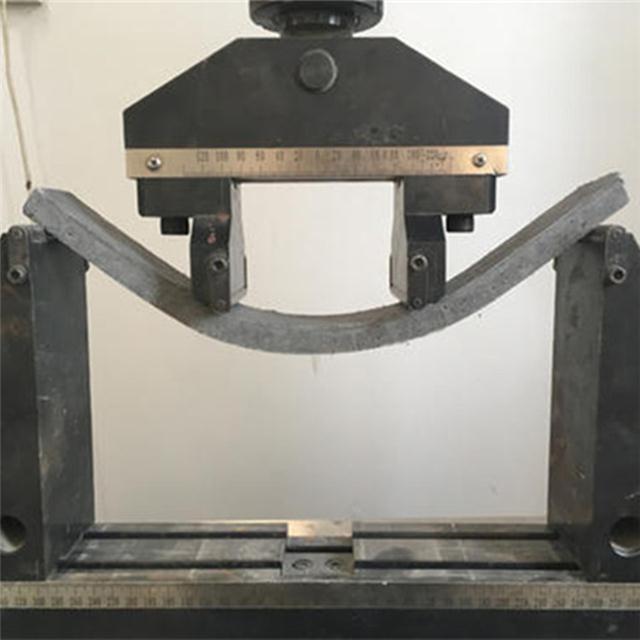

材料性能与技术参数

根据GB/T 50448-2015《水泥基灌浆材料》的技术要求，无收缩UHPC的28天抗压强度可达到80MPa以上，远超普通C30-C50混凝土。流动度初始值应控制在260-280mm，30分钟后仍能保持240mm以上，确保现场施工的可操作性。初凝时间一般为4-6小时，终凝时间6-8小时，适合多数加固工程的浇筑节奏。

这种材料的膨胀率控制在0.01%-0.03%之间，既补偿了早期收缩，又不会因过度膨胀导致结构破坏。实际工程中，我们常利用这一特性来填充钢柱脚与基础之间的空隙，确保传力均匀。

施工工艺与操作要点

无收缩UHPC的施工关键在于控制水胶比，通常控制在0.18-0.22之间。加水量过大不仅会降低强度，还会导致收缩率上升。搅拌时间建议不少于3分钟，确保聚合物与水泥充分分散。

浇筑时，模板必须密封严实，防止浆液流失。以某跨海大桥桥墩加固为例，我们采用泵送自流平方式，从一侧连续浇筑，利用材料自重排气，避免分层。施工环境温度宜在5℃-35℃之间，低于5℃时应采取保温措施，高于35℃时需缓凝处理。

养护是保证无收缩效果的关键环节。浇筑完成后应立即覆盖塑料薄膜，保持湿润养护不少于7天。对于大体积构件，建议采用蓄水养护或覆盖湿麻袋，防止早期失水。

新旧混凝土界面处理标准

按照GB 50367-2013《混凝土结构加固设计规范》的要求，旧混凝土界面必须进行凿毛处理，凿毛深度不小于5mm，间距不大于50mm。界面清理干净后，应涂刷界面剂，推荐使用环氧基或丙烯酸类界面粘结材料。

实际操作中，我们会在旧混凝土表面保持湿润但无明水的状态，然后涂刷界面剂，趁湿浇筑新混凝土。这样做的粘结强度可达到2.0MPa以上，远高于规范要求的1.0MPa。如果界面处理不当，新老混凝土之间容易出现空鼓，导致加固失效。

质量验收与常见问题处理

验收依据GB 50204-2015《混凝土结构工程施工质量验收规范》和GB 50550-2010《建筑结构加固工程施工质量验收规范》。现场需留置试块，检测28天抗压强度、流动度和膨胀率。流动度用坍落扩展度筒测试，膨胀率用千分表测量。

常见问题包括：表面起皮——通常因养护不到位或早期失水导致，应加强保湿；强度不足——多因加水过多或搅拌不均匀，需严格控制水胶比；界面脱空——说明凿毛或界面剂施工不合格，应返工处理。以某办公楼加固工程为例，我们曾遇到冬季施工强度增长慢的问题，通过调整早强组分和保温养护，最终达标。

包装储存与保质期要求

无收缩UHPC采用防潮复合牛皮纸袋包装，每袋净重50kg。储存环境必须干燥通风，温度控制在5℃-40℃，相对湿度不超过70%。经验上来说，在标准储存条件下，产品保质期为6个月。超过保质期的材料需重新检验流动度和强度，合格后方可使用。开袋后应一次用完，未用完的必须密封防潮。
