机场跑道因航班起降频繁，道面破损需在夜间停航窗口内完成修补，次日即恢复运行。这类场景对修补材料的凝结时间、早期强度和粘结力有极苛刻要求。机场跑道快速修补砂浆正是为此类应急抢修场景开发的专用材料，能在2-4小时内达到开放交通所需的强度，避免长时间封闭跑道影响航班调度。

材料核心性能与关键技术参数

修补砂浆的凝结时间需严格匹配施工窗口。参照GB/T 50448-2015《水泥基灌浆材料》标准，机场跑道快速修补砂浆的初凝时间控制在20-40分钟，终凝时间不超过90分钟。2小时抗压强度需达到20MPa以上，24小时抗压强度不低于40MPa，28天抗压强度可达60-70MPa，满足道面承载要求。

流动度是保证施工密实性的关键。初始流动度控制在270-300mm，30分钟流动度保留值不低于240mm，确保在高温或大风天气下仍有足够的操作时间。粘结强度方面，与旧混凝土的拉拔粘结强度28天不低于2.0MPa，保证修补层与基层不脱空、不起壳。

耐久性指标包括抗冻融循环（F300以上）、抗氯离子渗透（电通量低于1000C）、收缩率（28天干缩率≤0.02%），这些参数直接关系到修补区域在机场道面高频荷载和恶劣气候下的长期稳定性。

适用场景与常见病害处理

机场跑道快速修补材料主要应对三类病害：一是道面板角剥落、裂缝扩展导致的表层破损，修补深度一般在5-50mm；二是由于基础沉降或重载冲击造成的板块断裂，需局部凿除后重新浇筑；三是道面表层因除冰盐侵蚀、冻融循环产生的麻面、起砂，薄层修补即可恢复平整度。

实际操作中，修补区域需切割成规则形状，边缘垂直切缝深度不小于20mm。对于深度超过30mm的修补，建议分层施工，每层厚度控制在20-30mm，避免因单层过厚导致水化热集中开裂。修补后表面需拉毛处理，保证与后续道面刻槽或防滑涂层有良好结合。

施工工艺与操作要点

基面处理是修补成败的第一步。用高压水枪或铣刨机清除破损混凝土，露出坚实基层，表面必须无油污、无浮浆、无松动颗粒。潮湿基面可施工，但不得有明水。经验上来说，基面处于“饱和面干”状态时粘结效果最好。

搅拌时按水灰比1:4-5（水:粉料）精确加水，用低速电钻（转速500-800rpm）搅拌3-5分钟，静置2-3分钟消泡后再搅拌30秒。搅拌好的砂浆应在45分钟内用完，环境温度超过35℃时需搭设遮阳棚，材料本身温度不宜超过30℃。

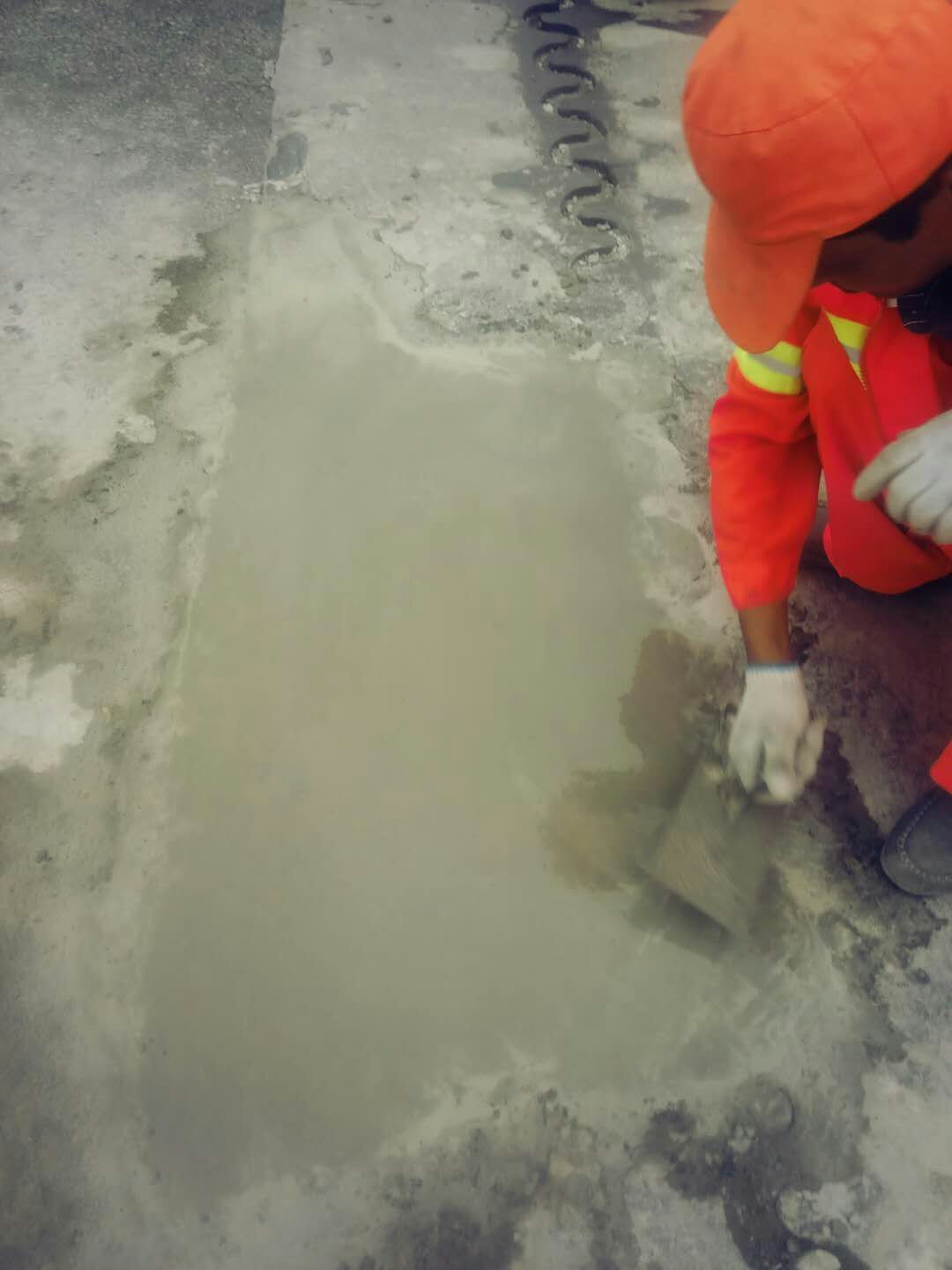

修补完成后需立即覆盖湿麻袋或喷洒养护剂，养护时间不少于7天。以某机场夜间抢修工程为例，凌晨1点完成修补，3点开始养护，5点撤除覆盖物并检测强度，6点开放跑道，整个过程严格按上述参数执行。

质量验收与常见问题处理

验收依据GB 50550-2010《建筑结构加固工程施工质量验收规范》和JTG/T J22-2008《公路桥梁加固设计规范》相关条款。现场检测项目包括：28天抗压强度（取芯法）、粘结强度（拉拔试验）、平整度（3m直尺检测，偏差≤3mm）、外观（无裂缝、无蜂窝麻面）。

常见问题中，修补层与基层脱空多因基面未充分润湿或界面处理不到位，可用界面剂涂刷后再施工。表面起砂通常是因为养护不足或水灰比偏大，应严格控制加水量并延长湿养护时间。若出现细微收缩裂缝，可在材料中掺入0.2%体积的聚丙烯纤维，有效抑制早期塑性收缩。

包装存储与安全注意事项

标准包装为20kg/桶，采用防潮密封袋，储存于干燥阴凉处，温度5-35℃，湿度不超过70%。保质期6个月，过期材料需重新检测凝结时间和强度，合格后方可使用。材料本身无毒，但施工时建议佩戴手套和护目镜，避免粉尘吸入。废料按一般固体废物处理，严禁倒入下水道。
