混凝土表面处理时，最头疼的就是露骨料工艺的时间窗口太窄，稍不注意就冲过头或冲不动。漏骨缓凝剂的核心作用就是精准延迟表层水泥浆的凝固，让水冲露骨料这道工序变得可控。简单说，它帮你把“抢时间”变成“等时间”，保证骨料均匀裸露，强度不降标。

这东西到底是什么原理

漏骨缓凝剂本质上是一种表面缓凝剂，喷涂在刚浇筑的混凝土表面后，它会渗透进表层2-3毫米的浆体中。这层药剂里的羟基羧酸类成分会吸附在水泥颗粒表面，阻止表层水化反应的正常进行，而内部混凝土则按常规速度凝结硬化。

从分子层面看，缓凝剂分子中的羟基与钙离子形成络合物，暂时抑制了C3S（硅酸三钙）的水化。等到了设计好的冲水时间（通常12-48小时后），这层保护膜被水流破坏，表层未硬化的浆体被冲走，露出下方的粗骨料。

实际操作中，我们用的漏骨缓凝剂分两种：一种是喷涂型，适合大面积路面或广场；另一种是涂刷型，用在台阶、路缘石等异形部位。无论哪种，涂布量都得控制在每平方米0.15-0.25公斤，少了缓凝深度不够，多了会渗入太深影响整体强度。

什么场景下必须用它

我参与过的一个市政广场项目，设计要求露骨料深度达到3-5毫米，骨料是粒径10-15毫米的红色花岗岩。如果靠人工控制冲水时间，温度25℃时只有2小时的窗口期，现场根本忙不过来。用了漏骨缓凝剂后，冲水时间延长到24小时后，工人可以按正常班次作业，成品率从60%提到95%以上。

另一个典型场景是桥梁防撞护栏的装饰面层。这类构件拆模后往往需要二次处理，但传统凿毛工艺容易伤到钢筋保护层。用漏骨缓凝剂处理过的表面，冲水后直接形成均匀的粗糙面，拉拔粘结强度能达到1.5MPa以上，完全满足GB/T 50448-2015对界面处理的要求。

温度低于5℃或高于35℃时，缓凝效果会明显波动。低温下反应速度慢，需要延长养护时间到48小时再冲水；高温时药剂挥发快，建议在下午4点后喷涂，避免太阳直晒导致失效。经验上来说，夏季施工最好搭配遮阳网。

施工时要注意哪些细节

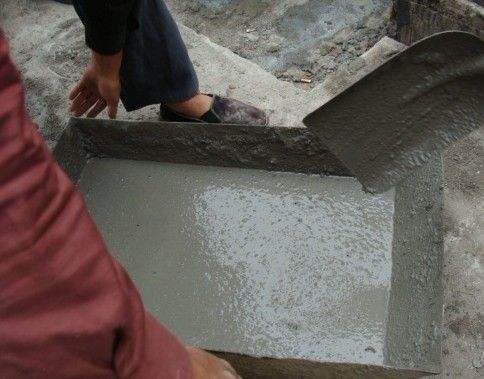

喷涂前混凝土的坍落度要控制在80-120毫米，太稀了骨料容易下沉，太干了药剂渗透不进去。抹面收光后，等表面没有明水时立刻喷药剂，晚了水泥开始初凝，缓凝层就形不成。我见过一个工地为了赶进度，抹面后等了两小时才喷，结果冲水后骨料裸露深度只有1毫米，全得返工。

喷完药剂后必须覆盖塑料薄膜保湿，防止表面水分蒸发过快。养护期间严禁踩踏或堆放材料，哪怕薄膜破了小口子，局部风干后都会出现“斑秃”现象。冲水时间要根据气温灵活调整：25℃时24小时，15℃时延长到36小时，5℃时得等48小时以上。

冲水压力控制在0.4-0.6MPa，喷嘴距离表面30-40厘米，斜向45度冲刷。压力太大容易把骨料冲松动，太小又冲不干净。冲完后用海绵吸掉表面泥浆，晾干后刷一道透明保护剂，能防止泛碱和风化。

怎么判断缓凝效果是否达标

最简单的检验方法：在喷涂区域边缘留一块未处理的对照区。到了预定冲水时间，用手指甲轻刮处理区表面，如果能刮出1-2毫米深的浆体痕迹，说明缓凝深度合格。对照区如果已经硬化，说明药剂起效了。

强度验收上，我们做过对比试验：用漏骨缓凝剂处理的试块，28天抗压强度比未处理的低5-8%，但都在C30设计强度的115%以上。因为缓凝只影响表层2-3毫米，对整体结构安全没有实质影响。按GB/T 50081-2019标准检测，抗冻融循环次数能达到F200，耐磨性也满足要求。

如果冲水后发现局部骨料裸露过深（超过8毫米），说明药剂涂布量偏大或冲水时间太晚。这时候可以用环氧砂浆修补，但色差很难避免。所以建议每批材料进场后，先做一块1平方米的样板，确认好涂布量和冲水时间再大面积施工。

一个实际案例的经验教训

去年一个滨河步道项目，施工队图省事，用滚筒涂刷漏骨缓凝剂。结果滚筒沾了药剂后不均匀，厚的地方冲水后骨料全掉出来，薄的地方冲不动。后来改成高压无气喷涂，膜厚控制在0.3毫米以内，问题才解决。记住，这类材料必须用专业喷枪，普通油漆喷壶雾化效果差，容易堵嘴。

还有一次，供货商把保质期过了一个月的药剂发到工地。工人喷上去后等了30小时冲水，发现表面根本冲不动，用钢丝刷使劲刷才露出一点骨料。后来检测发现药剂里的缓凝成分已经分解失效。所以每次到货先看生产日期，超过6个月的坚决退货，存放环境也要阴凉干燥，温度别超过40℃。

说到底，漏骨缓凝剂是个好工具，但用得好不好全看细节。从配比、喷涂到冲水，每一步都要按规范来。只要控制好温度、时间和涂布量这三个变量，露骨料效果就能做到均匀一致，既出活又省心。
