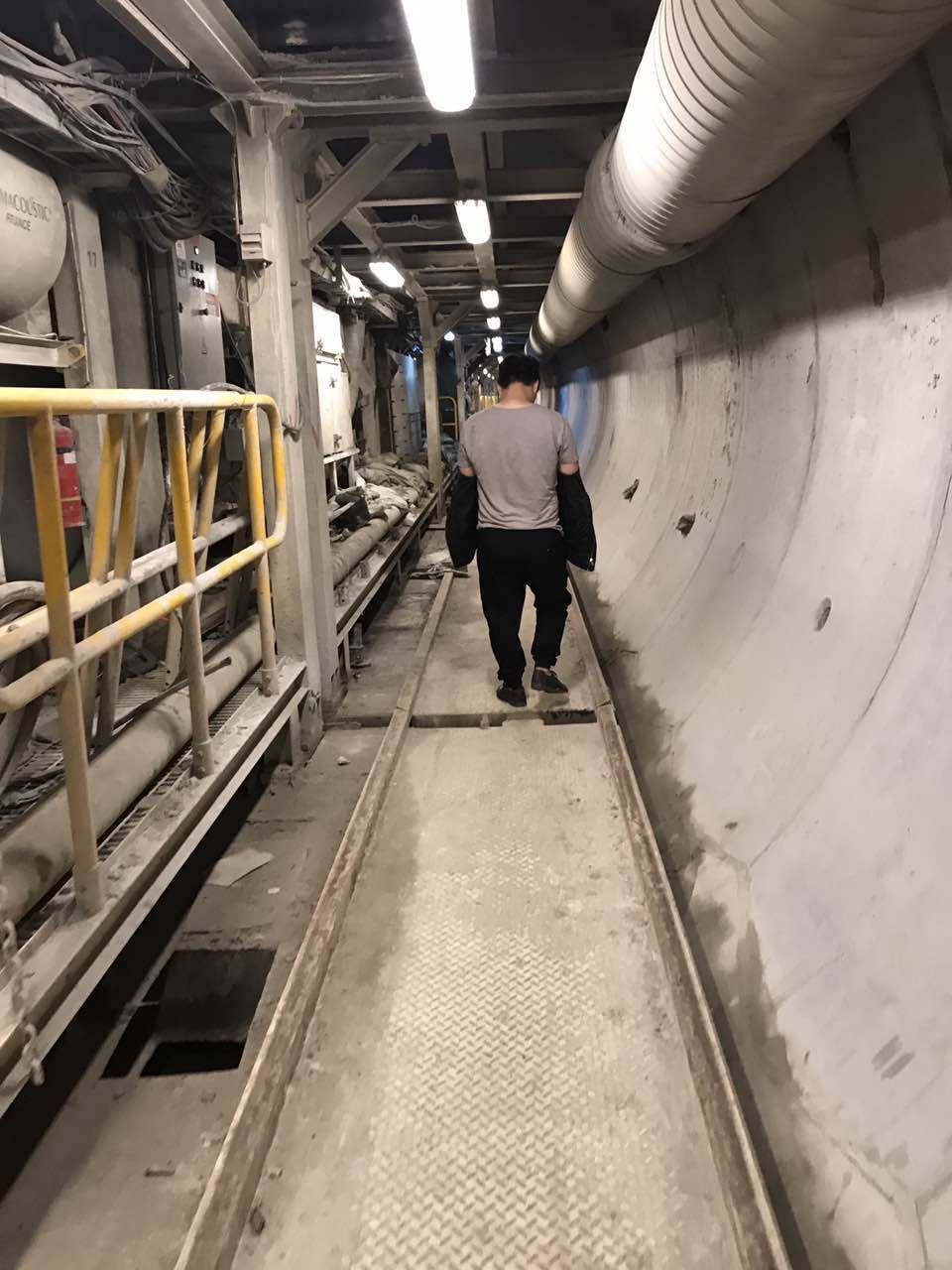

地铁管片在盾构施工和运营期常因应力集中、碳化收缩等原因出现裂缝。选对地铁管片修补材料，核心要看三点：粘结强度是否≥2.0MPa、能否带水作业、以及收缩率是否低于0.02%。本文结合GB 50367-2013和实际工法，把材料选型、配比和操作要点讲清楚。

材料组成与性能原理

修补材料采用高性能聚合物乳液复配特种无机胶凝材料与级配填料，固化后形成“互穿网络”结构。这种结构既保留了聚合物的柔韧变形能力（断裂伸长率≥80%），又具备无机材料的低收缩特性（28d干缩值≤0.015%）。

实测数据：与C50混凝土基面的正拉粘结强度可达2.8MPa，抗渗等级≥P12，氯离子渗透系数≤5.0×10⁻¹²m²/s。这些指标满足GB 50550-2010对混凝土结构加固用界面材料的要求。

材料本身不含有害物质，VOC含量符合《室内装饰装修材料 胶粘剂中有害物质限量》GB 18583-2008标准，可用于地铁内部结构修补。

适用场景与解决的具体问题

主要针对地铁管片裂缝、蜂窝麻面及破损掉角。实际操作中，裂缝宽度0.2mm～3mm均可直接刮涂修复；超过3mm的深裂缝，需先用同材料配成灌浆料进行压力注浆。

以某地铁区间为例，管片拼装缝处出现渗水，传统环氧砂浆粘结差、易脱落。改用聚合物改性修补料后，带水作业粘结强度仍达1.6MPa，且不产生二次收缩裂缝。

也可用于盾构隧道联络通道、洞门环梁等部位的防水封闭，以及车站侧墙、顶板细微裂缝的封闭处理。

施工配比与操作要点

胶液与粉料按质量比1:2.5混合，先加胶液后加粉料，用低速搅拌机（转速≤400r/min）搅拌3～5分钟至无颗粒。环境温度5℃～35℃，超过35℃需采取降温措施，低于5℃应停止施工。

裂缝处理：先用钢丝刷清理表面浮尘，沿裂缝凿出V型槽（深宽比约1:1），用吹风机清除粉尘。一般裂缝直接刮涂2～3遍，每遍厚度不超过1mm，间隔时间≥2小时。

宽深裂缝处理：先嵌入无纺布（宽度为裂缝宽度的3倍），再分次刮涂。单次修补量约0.2～0.3kg/线米。修补后24小时内禁止淋水，自然养护7天即可达到设计强度。

质量验收标准

参照GB 50204-2015《混凝土结构工程施工质量验收规范》和JGJ/T 23-2011《回弹法检测混凝土抗压强度技术规程》。修补后表面应平整、无空鼓，与基面结合牢固，用锤击法检查空鼓面积不超过总修补面积的5%。

强度检验：现场制作同条件试块，28d抗压强度≥40MPa，粘结强度≥1.5MPa。抗渗检验：在修补区域钻取芯样，进行抗渗试验，渗水高度≤20mm。

外观质量：修补区域颜色与基体基本一致，无明显色差和修补痕迹。裂缝封闭后，用放大镜观察无二次开裂。

包装与储存注意事项

胶液采用20kg塑料桶密封包装，粉料为40kg防潮袋装。储存条件：胶液需在0℃以上环境存放，避免阳光直射和冷冻；粉料置于干燥通风处，底部垫高防潮。

保质期：胶液6个月，粉料12个月。超过保质期的材料，需重新检测粘结强度和抗压强度，合格后方可使用。开桶后的胶液应在24小时内用完，粉料开封后需扎紧袋口。
