水泥伸缩缝修补最怕补完又裂、干了就掉。实际上，选用水泥伸缩缝快速修补料并配合正确的基层处理，2小时就能开放交通，抗压强度能达到C40以上。这篇文章就讲清楚怎么选、怎么用、怎么避免返工。

这种修补料到底解决了什么问题

传统水泥砂浆修补伸缩缝，最大的问题是收缩开裂。新补的料还没干透，边缘就出现发丝裂纹，水一渗进去，一个冬天冻融就全废了。

快速修补料通过添加特种膨胀组分和超细矿物掺合料，把干缩率控制在0.02%以内（GB/T 50448-2015要求≤0.05%）。这就意味着，修补后24小时内不收缩、不脱壳，跟旧混凝土能咬合在一起。

实际项目中，比如物流仓库的叉车通道伸缩缝，用普通砂浆修补后一周就起皮。换成快速修补料后，2小时强度达到20MPa以上，叉车直接碾压，半年复查没有松动。

施工前基层处理比材料本身还重要

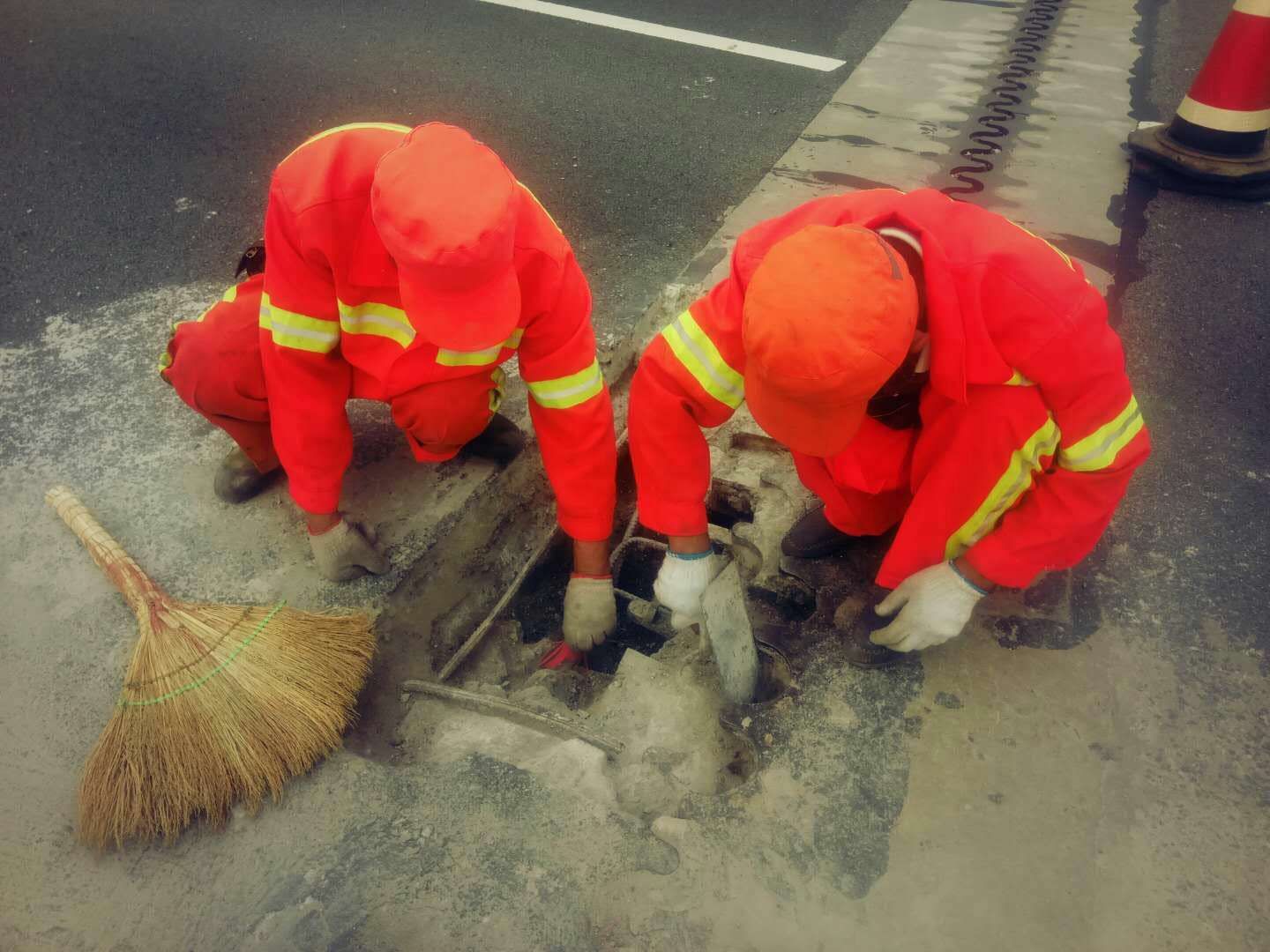

很多人觉得修补料性能好，直接倒进去就行。经验上来说，十次失败有八次是基层没处理好。缝壁必须用高压水枪冲洗干净，露出坚实的混凝土骨料，不能有浮灰、油污或松散颗粒。

操作中，缝深小于3厘米的，要先用切割机切出1厘米深的槽口，保证修补料有足够的粘结厚度。缝壁涂刷界面剂时，要等基面处于饱和面干状态——就是表面湿润但没有明水。这个状态用肉眼判断：手摸有潮气，但纸巾按上去不会湿透。

以某桥梁支座灌浆项目为例，现场温度28℃，工人图省事没做界面处理，直接浇筑修补料。3天后敲击检查，有30%的面积出现空鼓声。返工后严格按照规程操作，粘结强度从1.2MPa提升到2.8MPa。

搅拌和浇筑的硬指标不能打折扣

水灰比是决定强度的关键。快速修补料的水灰比一般控制在0.14到0.16之间，也就是100公斤干料加14到16公斤水。水加多了，强度会断崖式下降，2小时强度可能从25MPa掉到10MPa以下。

搅拌要用强制式搅拌机，时间不少于3分钟。人工搅拌很难保证均匀，容易产生干粉团，这些团块后期会形成薄弱点。浇筑时要一次完成，分层浇筑反而会在层间形成冷缝。

养护时间很多人忽略。快速修补料虽然早期强度高，但表面失水太快会起砂。浇筑后立即覆盖塑料薄膜，2小时内禁止行人踩踏。夏季施工温度超过35℃时，还要配合喷雾降温，避免水分蒸发过快。

不同工况下的选型要点

室内停车场和室外道路的伸缩缝，对材料要求完全不同。室内主要关注耐磨性和粘结强度，选用标号C40以上的修补料就行。室外还要考虑冻融循环，必须选含引气剂的产品，抗冻等级至少达到F150。

温差大的地区，比如西北地区昼夜温差超过20℃，修补料的线膨胀系数要与旧混凝土匹配。实际案例中，某机场跑道伸缩缝修补，选用普通料后一个冬天就开裂。换成低收缩率、高弹性的专用料后，两年未出现裂缝。

对于有重载要求的工业地坪，比如钢铁厂的连铸机周边，修补料28天抗压强度要超过60MPa，且耐磨度（按GB/T 16925-1997测试）不得大于0.5g/cm²。这些参数在采购时一定要看检测报告，不能只看宣传数据。

常见返工案例和避坑经验

最常见的问题是修补后表面起皮。这通常是因为浇筑后没有及时收面，或者收面时撒了干水泥。正确做法是：浇筑后30分钟内用抹刀压实抹平，不要二次撒干料。如果表面已经起皮，必须凿除重做，厚度不小于2厘米。

另一个坑是冬季施工。修补料在5℃以下强度发展极慢，甚至可能冻坏。冬季施工必须用温水（不超过40℃）搅拌，浇筑后覆盖保温被，保持环境温度在10℃以上至少24小时。以某北方物流园项目为例，11月施工时温度降到-5℃，工人没采取保温措施，修补料28天强度只达到设计值的60%。

还有，修补后出现气泡。这通常是因为搅拌时卷入空气，或者基层太干吸水太快。解决方法是：搅拌后静置1分钟消泡，浇筑时用振捣棒沿缝壁轻振。实际操作中，用橡皮锤敲击模板外侧，也能有效排出气泡。
