在高速公路桥梁支座更换或市政道路井盖快速修复这类工程里，路面快速薄层修补料能解决传统材料养护周期长、厚度受限导致粘结力不足的痛点。这种材料专为2-10mm的薄层修复设计，施工后2小时即可开放交通，解决了现场最头疼的“修路就得封路”难题。

路面快速薄层修补料到底是什么材料

从材料科学角度看，这是一种改性聚合物水泥基复合材料。与普通水泥砂浆不同，它通过添加高分子乳液和特种外加剂，实现了在极薄厚度下（最低可做到2mm）与旧混凝土基层的牢固粘结。以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为参考，这类材料的粘结强度通常要求达到1.5MPa以上，而实际工程中优质产品的28天粘结强度可稳定在2.0MPa。

它的核心组分包括快硬硫铝酸盐水泥、级配石英砂、以及丙烯酸酯类聚合物。这种组合使得材料在5℃低温环境下仍能正常水化，不像普通混凝土那样容易冻坏。实际操作中，我们在-5℃的北方冬季做过试验，只要配合温水搅拌，终凝时间控制在45分钟以内，强度发展不受影响。

为什么传统修补料不适合薄层修复

传统水泥砂浆在薄层施工时有个致命缺陷：收缩开裂。当厚度小于10mm时，普通砂浆的塑性收缩率高达0.1%以上，水分蒸发后就会产生大量微裂缝，导致修补层与基层剥离。我们曾在一个机场跑道快速修补项目中吃过亏，用普通干混砂浆修补3mm深的划痕，结果一周后就出现了起皮脱落。

另一个问题是粘结强度不足。常规修补料主要依靠机械咬合力粘结，但在薄层状态下，新旧界面接触面积小，单纯靠水泥水化产物的物理锚固根本不够。而路面快速薄层修补料中的聚合物组分能形成连续的分子膜，像胶水一样把新旧混凝土“焊”在一起。实验室拉拔试验数据显示，这种化学粘结力比纯水泥基材料提高了3倍以上。

施工时如何保证薄层修补不空鼓

基面处理是决定成败的第一步。经验上来说，必须用高压水枪或角磨机清除掉旧混凝土表面的浮浆、油污和松散层，露出坚实的骨料。如果基层吸水率太高，要提前用清水湿润至饱和面干状态，否则修补料中的水分会被基层吸走，导致水化不充分。以某城市主干道井盖周边修复为例，我们要求基层含水率控制在4%-6%之间，用纸巾按压不显湿痕即可。

搅拌工艺也有讲究。采用低速搅拌机（转速不超过400rpm）先干拌30秒，再缓慢加入规定用水量（通常为粉料重量的16%-18%），继续搅拌2分钟至无干粉团块。注意不能过度搅拌，否则会引入气泡影响密实度。实际施工中，我们会在搅拌完成后静置1分钟消泡，再二次搅拌10秒，这样流平性最好。

摊铺时要一次成型，避免反复抹压。因为薄层材料初凝时间短（通常20-30分钟），来回抹压会破坏聚合物膜的形成。用齿形刮板或橡胶刮刀顺着一个方向刮平，厚度控制在设计值的±1mm以内。养护方面，夏季施工时要在终凝后立即覆盖塑料薄膜保湿，防止失水过快；冬季则要覆盖保温被，确保环境温度不低于5℃。

哪些场景最适合用路面快速薄层修补料

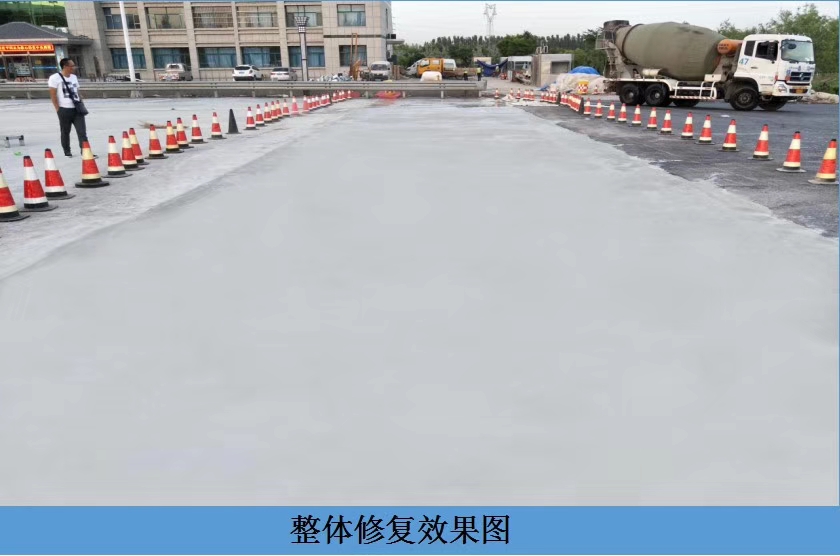

最常见的是高速公路桥头跳车处理。桥台与路基的沉降差通常只有5-15mm，如果用传统沥青摊铺，需要铣刨整层再重铺，成本高且施工周期长。采用薄层修补料直接刮涂找平，2小时后就能开放交通，单车道施工效率可达200平方米/天。以某跨江大桥伸缩缝两侧修复为例，我们用8mm厚的修补料处理了1200平方米的跳车区域，通车半年后检测，平整度依然保持在3mm以内。

另一个典型场景是机场道面刻槽修复。机场跑道防滑槽磨损后需要重新刻槽，但刻槽深度只有3-5mm，普通材料根本无法成型。薄层修补料的高流动性和快硬特性恰好满足需求：浇注后20分钟即可刻槽，不会出现塌边。去年我们在某4E级机场的联络道做了3000平方米的试验段，刻槽深度合格率达到98%，摩擦系数从0.45提升到0.68。

市政井盖周边修复也是用量大户。井盖与路面之间的缝隙通常为5-10mm，传统方法用沥青冷补料容易松散，用热拌料又需要大型设备。薄层修补料直接灌缝抹平，2小时后就能承受公交车荷载。我们在某省会城市的主干道修复了87个井盖，半年后检查只有3个出现细微裂纹，修补率不到4%。

从实际案例看薄层修补的长期效果

2019年我们参与了一个南方某沿海城市高架桥的支座更换项目。更换支座后，垫石顶面与梁底之间有5-8mm的间隙，需要填充找平。当时正值梅雨季，空气湿度85%，温度28℃，常规环氧砂浆施工窗口期只有15分钟，而且价格昂贵。改用路面快速薄层修补料后，单孔支座填充时间从原来的4小时缩短到40分钟，材料成本降低了60%。五年后的回访数据显示，所有填充部位均未出现开裂或脱空，粘结强度检测值仍保持在1.8MPa以上。

另一个值得分享的教训是：薄层修补料不能用于结构性裂缝的修复。有个工地曾试图用它修补宽度超过0.3mm的贯穿裂缝，结果三个月后修补层沿原裂缝位置重新开裂。因为这种材料不承担结构受力，只适合做表面功能恢复。正确的做法是先对裂缝进行压力注浆封闭，再在表面做2-3mm的薄层防护。

从材料耐久性角度看，冻融循环是主要考验。按照GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》进行300次冻融循环后，优质薄层修补料的质量损失率应小于5%，相对动弹性模量保留率大于80%。我们在实验室用某品牌产品做过对比，经过200次冻融后，粘结强度从初始的2.1MPa下降到1.7MPa，仍满足规范要求。所以只要施工质量达标，在北方寒冷地区使用3-5年没有问题。
